Кран трубопроводы — HITACHI SR-P1200

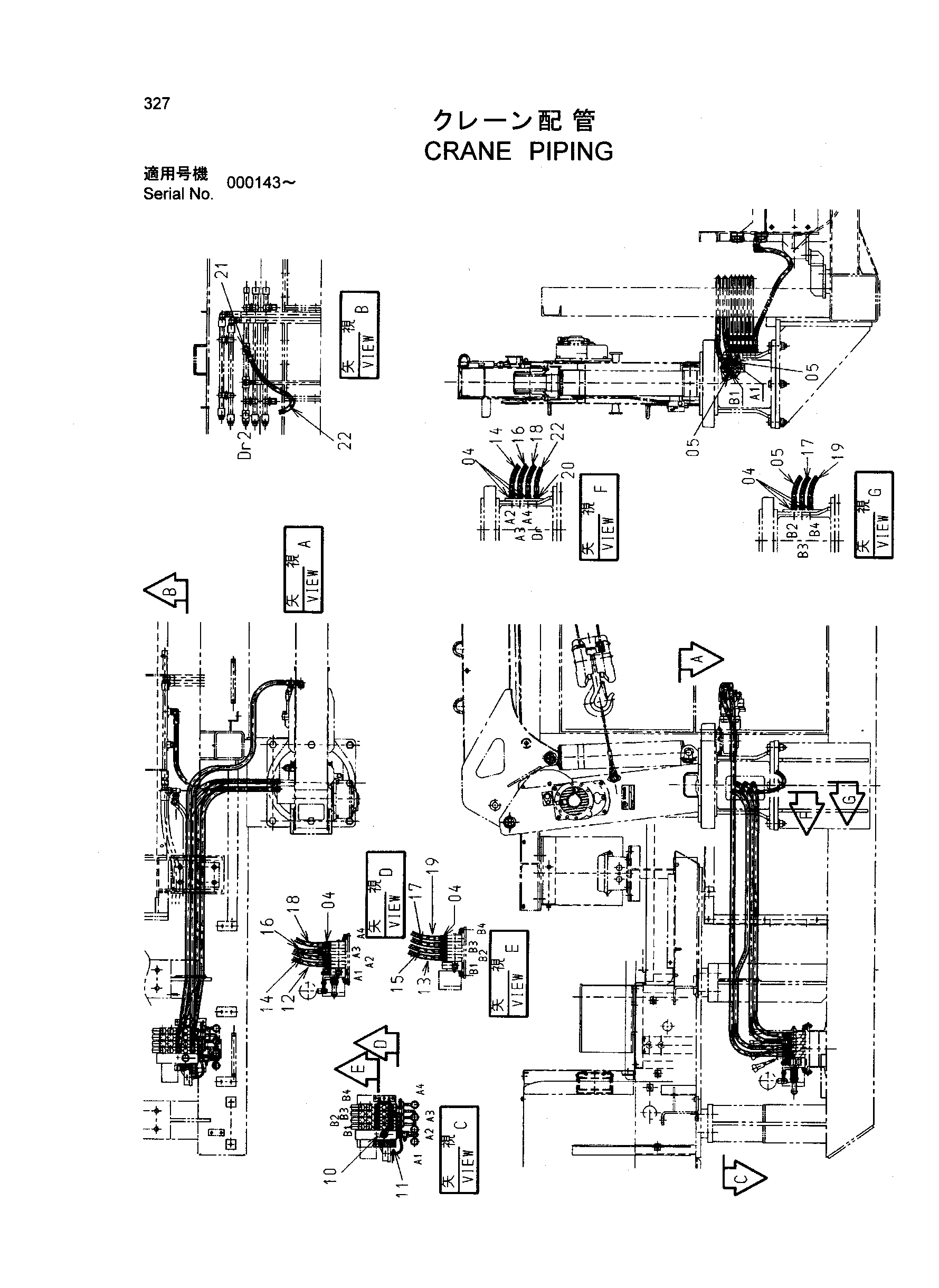

Заводская схема «Кран трубопроводы» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852133 | Адаптер | 14 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852244 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4288001 | Адаптер | 1 |
| 12 | 4438366 | Шланг | 1 |
| 13 | 4433678 | Шланг | 1 |
| 14 | 4467184 | Шланг | 1 |
| 15 | 4467189 | Шланг | 1 |
| 16 | 4467186 | Шланг | 1 |
| 17 | 4467192 | Шланг | 1 |
| 18 | 4467187 | Шланг | 1 |
| 19 | 4467193 | Шланг | 1 |
| 20 | A852123 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852343 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4429443 | Шланг | 1 |
| 32 | 4327293 | Защитный кожух | 1 |
| 33 | 4327293 | Защитный кожух | 1 |
| 34 | 4327293 | Защитный кожух | 1 |
| 35 | 4327293 | Защитный кожух | 1 |
| 36 | 4327293 | Защитный кожух | 1 |
| 37 | 4327293 | Защитный кожух | 1 |
| 38 | 4327293 | Защитный кожух | 1 |
| 39 | 4327293 | Защитный кожух | 1 |
| 42 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
