Электрооборудование (рама) — HITACHI SR-P1200

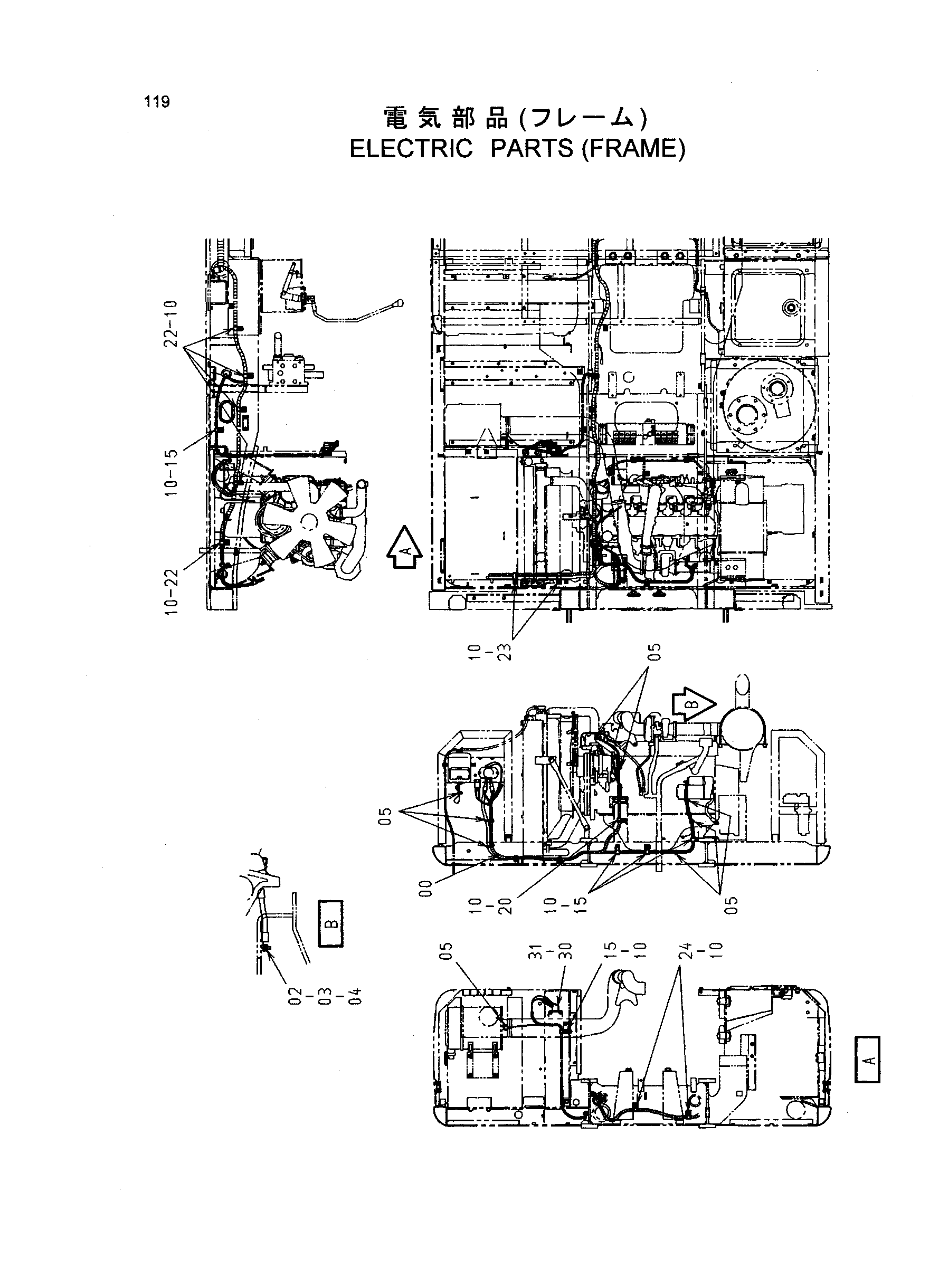

Заводская схема «Электрооборудование (рама)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003841 | Жгут проводов | 1 |
| 00 | 0004421 | Жгут проводов | 1 |
| 02 | J950010 | Гайка | 1 |
| 03 | A590910 | Пружинная шайба | 1 |
| 04 | A590110 | Плоская шайба | 1 |
| 05 | 4055311 | Ленточный зажим | 9 |
| 10 | J011020 | Болт с шайбой | 15 |
| 15 | 4190273 | Зажим | 5 |
| 20 | 4190274 | Зажим | 1 |
| 22 | 4190263 | Зажим | 5 |
| 23 | 4190266 | Зажим | 2 |
| 24 | 4190261 | Зажим | 2 |
| 30 | 4279835 | Реле защитный | 1 |
| 31 | J010816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
