Экран (базовый) — HITACHI SR-P1200

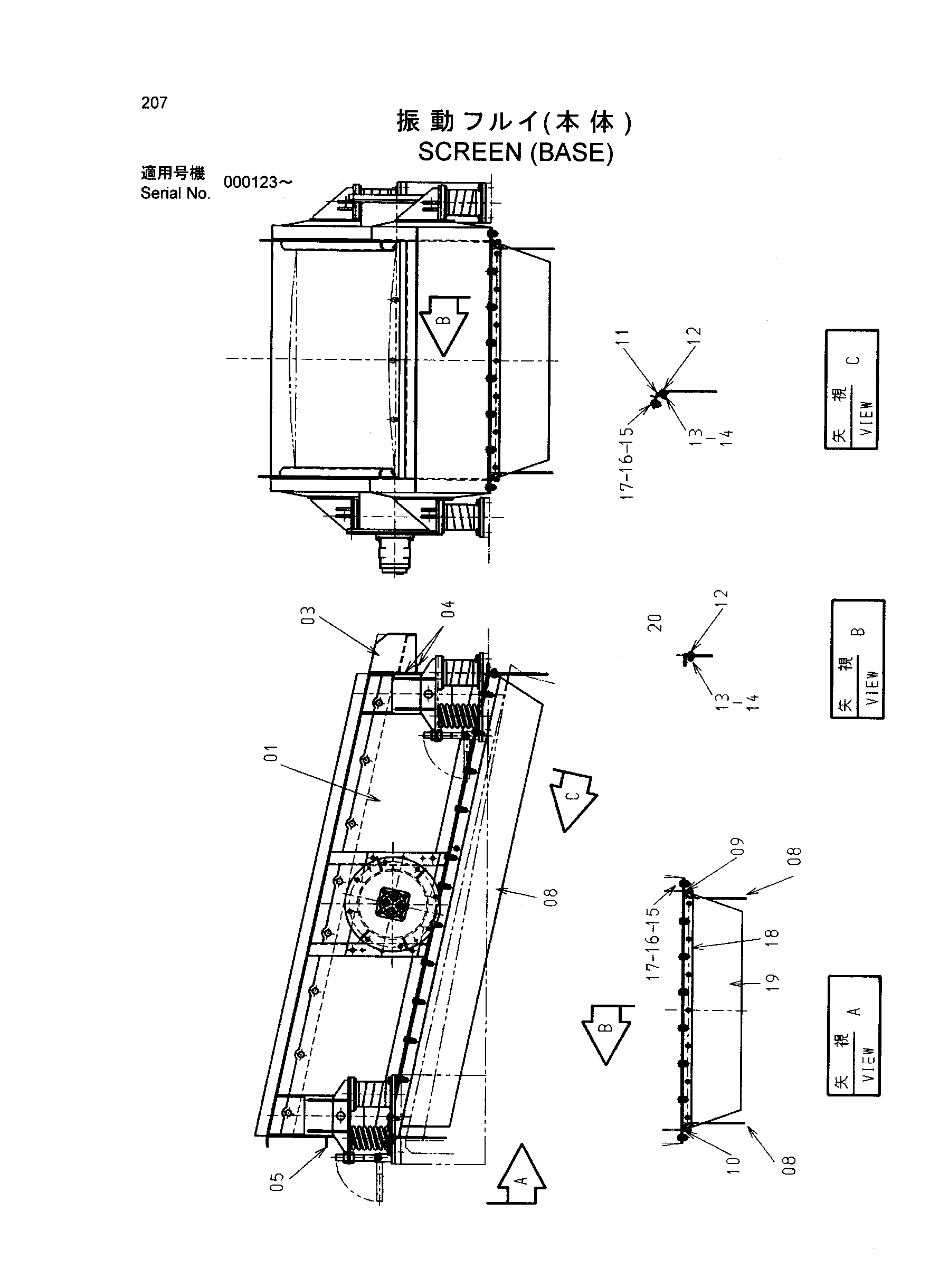

Заводская схема «Экран (базовый)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4481847 | Рама основной | 2 |
| 02 | 4481848 | Трубка | 8 |
| 03 | 4481851 | Кхуте | 1 |
| 04 | 4481853 | Крышка | 1 |
| 05 | 4481855 | Крышка | 1 |
| 08 | 4461527 | Резиновая прокладка | 2 |
| 09 | 4461549 | Кронштейн | 1 |
| 10 | 4461550 | Кронштейн | 1 |
| 11 | 4461551 | Пластина | 2 |
| 12 | J901235 | Болт | 38 |
| 13 | A590912 | Пружинная шайба | 38 |
| 14 | J950012 | Гайка | 38 |
| 15 | J901635 | Болт | 40 |
| 16 | A590916 | Пружинная шайба | 40 |
| 17 | J950016 | Гайка | 40 |
| 18 | 4459477 | Пластина | 2 |
| 19 | 4459475 | Резиновая прокладка | 2 |
| 20 | 4459476 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
