Бункер (трансмиссия): 2 — HITACHI SR-P1200

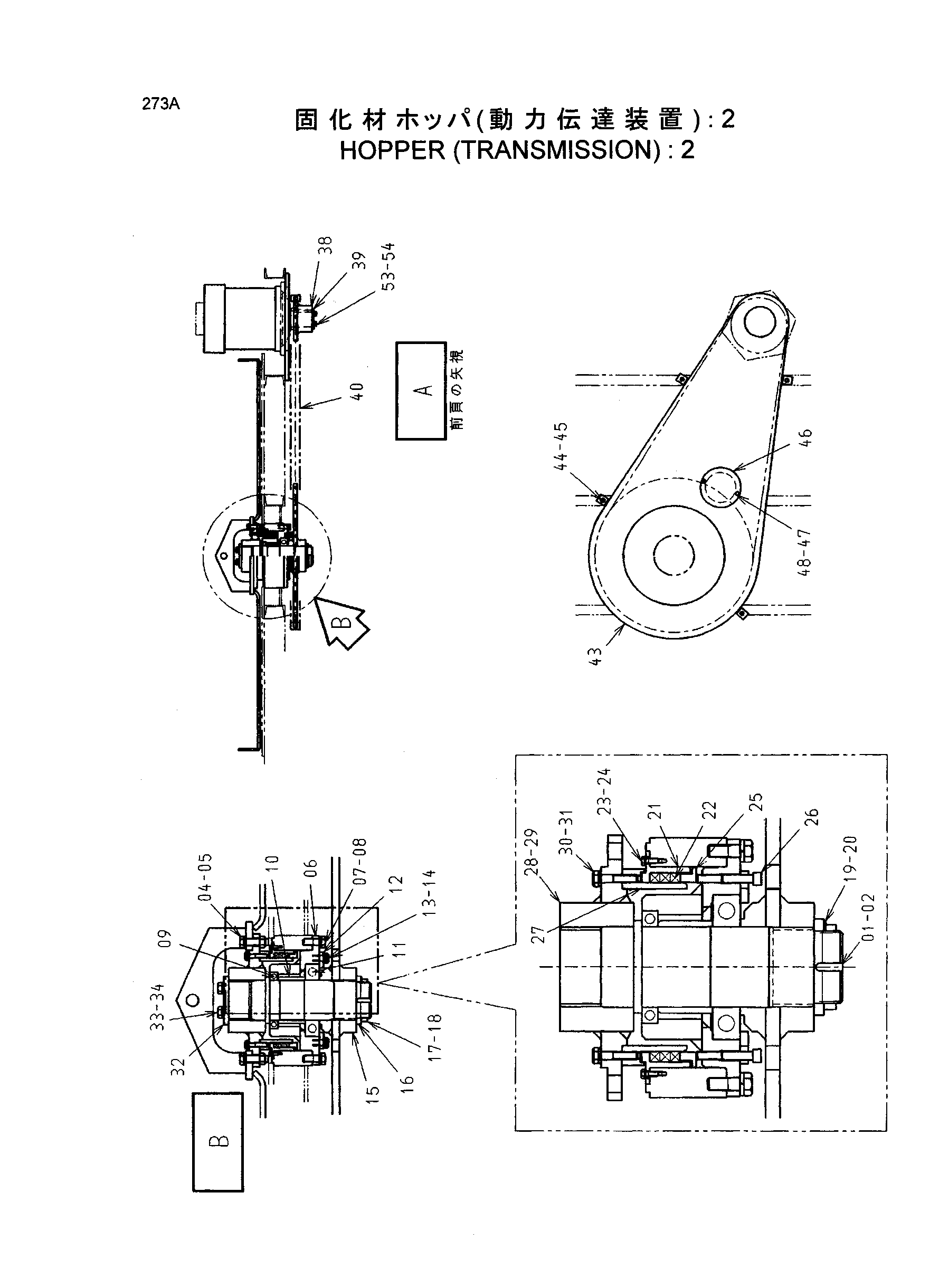

Заводская схема «Бункер (трансмиссия): 2» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4482661 | Вал | 1 |
| 02 | 4482639 | Вал | 1 |
| 04 | J901655 | Болт | 8 |
| 05 | A590916 | Пружинная шайба | 8 |
| 06 | 4482640 | Подшипник | 1 |
| 07 | J901645 | Болт | 8 |
| 08 | A590916 | Пружинная шайба | 8 |
| 09 | 4482626 | Подшипник | 1 |
| 10 | 4482641 | Проставка | 1 |
| 11 | 4311473 | Шариковый подшипник | 1 |
| 12 | 4482663 | Пластина | 1 |
| 13 | J901230 | Болт | 8 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | 4482643 | Звёздочка | 1 |
| 15 | 4482664 | Звёздочка | 1 |
| 16 | 4482644 | Проставка | 1 |
| 16 | 4482665 | Проставка | 1 |
| 17 | 454943 | Шайба гайка | 1 |
| 18 | 454942 | Гайка подшипник. | 1 |
| 19 | 454960 | Шайба подшипник. | 1 |
| 20 | 454959 | Шайба подшипник. | 1 |
| 21 | 4482645 | Держатель | 1 |
| 22 | 4448609 | Манжета | 1 |
| 23 | J900616 | Болт | 4 |
| 24 | A590906 | Пружинная шайба | 4 |
| 25 | 4482646 | Крышка | 1 |
| 26 | M341271 | Болт с внутренним шестигранником | 4 |
| 27 | 4482647 | Держатель | 1 |
| 28 | 4482649 | Вал | 1 |
| 29 | 4478743 | Вал | 1 |
| 30 | J901045 | Болт | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | 4482650 | Ограничитель | 1 |
| 33 | J901640 | Болт | 2 |
| 34 | A590916 | Пружинная шайба | 2 |
| 38 | 4482651 | Звёздочка | 1 |
| 39 | 4482652 | Ограничитель | 1 |
| 40 | 4482653 | Цепь | 1 |
| 43 | 4482654 | Крышка | 1 |
| 44 | J901220 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 4 |
| 46 | 4482665 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
