Санд питатель трубопроводы — HITACHI SR-P1200

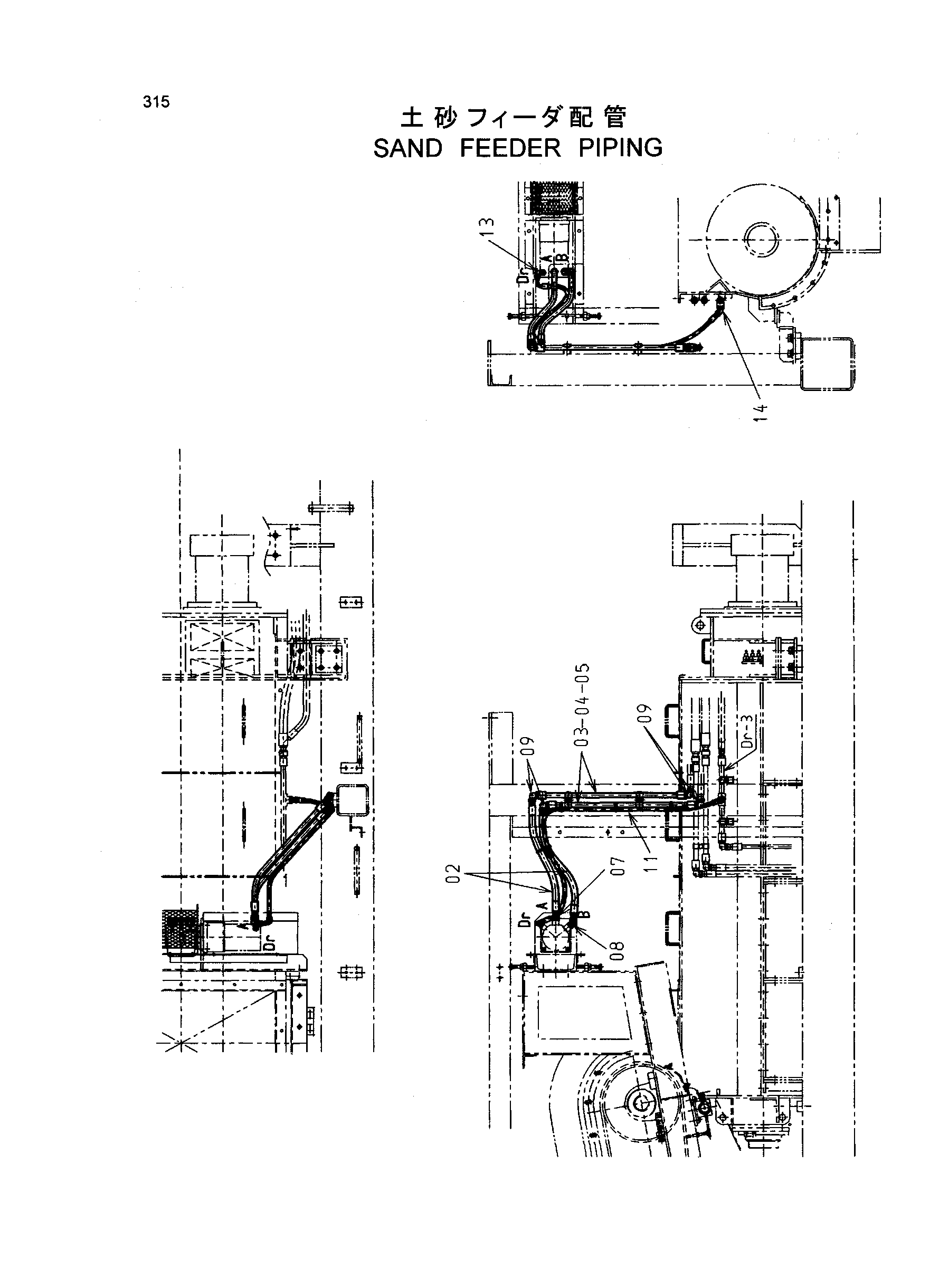

Заводская схема «Санд питатель трубопроводы» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4440082 | Шланг | 2 |
| 02 | 4438370 | Шланг | 2 |
| 03 | 9754614 | Трубка | 2 |
| 04 | 4053593 | Хомут шланга | 2 |
| 05 | J011045 | Болт с шайбой | 2 |
| 07 | A852144 | Адаптер | 1 |
| O7A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852244 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Адаптер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4239799 | Шланг | 1 |
| 11 | 4239521 | Пружина | 1 |
| 13 | A852322 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852243 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
