Рычаг хода — HITACHI SR-P1200

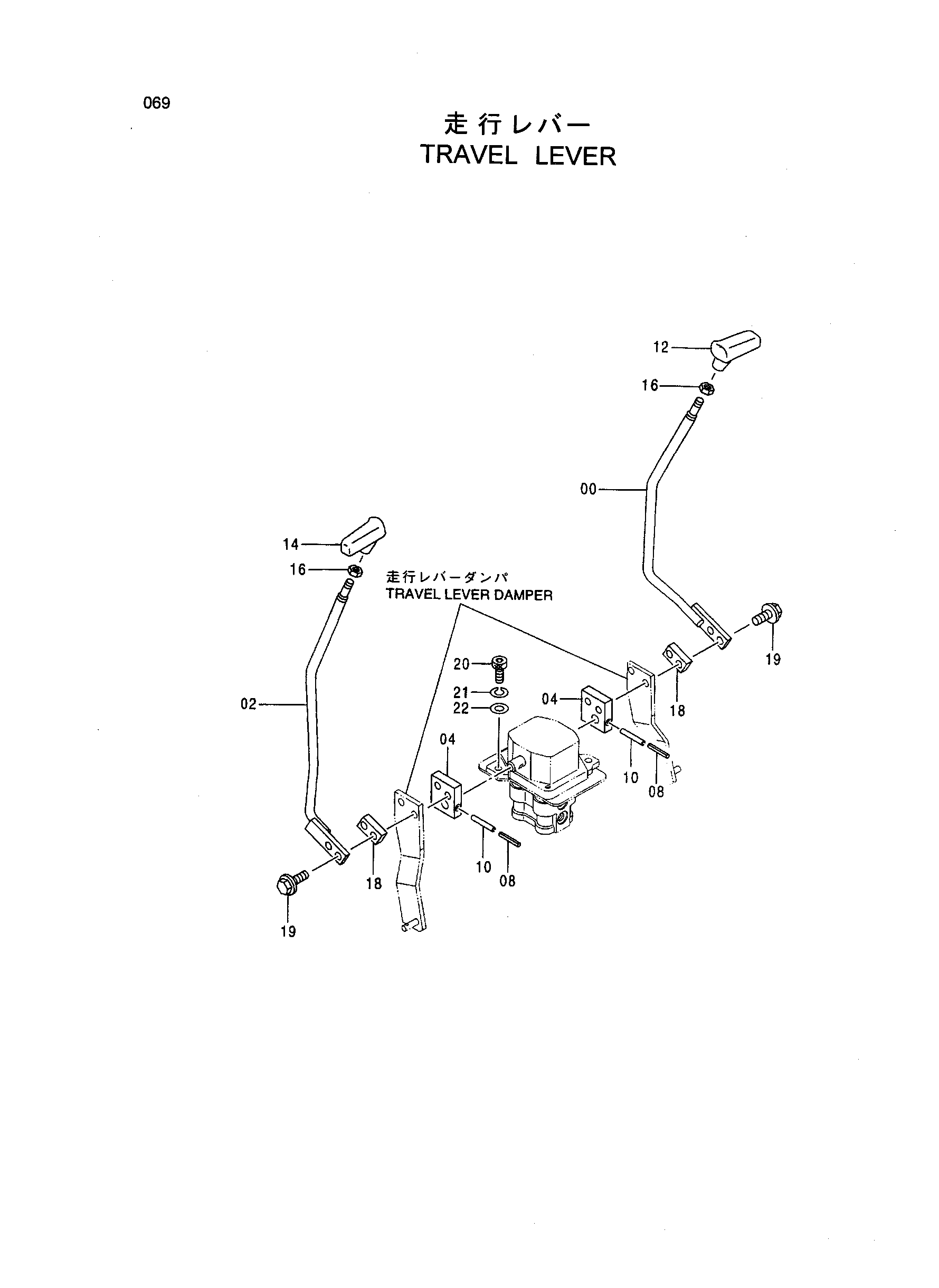

Заводская схема «Рычаг хода» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075450 | Рычаг | 1 |
| 02 | 8075449 | Рычаг | 1 |
| 04 | 3072628 | Кронштейн | 2 |
| 08 | 4205317 | Пружинный штифт | 2 |
| 10 | 4205318 | Пружинный штифт | 2 |
| 12 | 2043585 | Рукоятка | 1 |
| 14 | 2043584 | Рукоятка | 1 |
| 16 | 4424185 | Гайка | 2 |
| 18 | 4381282 | Проставка | 2 |
| 19 | J021055 | Болт с шайбой | 4 |
| 20 | J781035 | Болт с внутренним шестигранником | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
