Крышка (1) — HITACHI SR-P1200

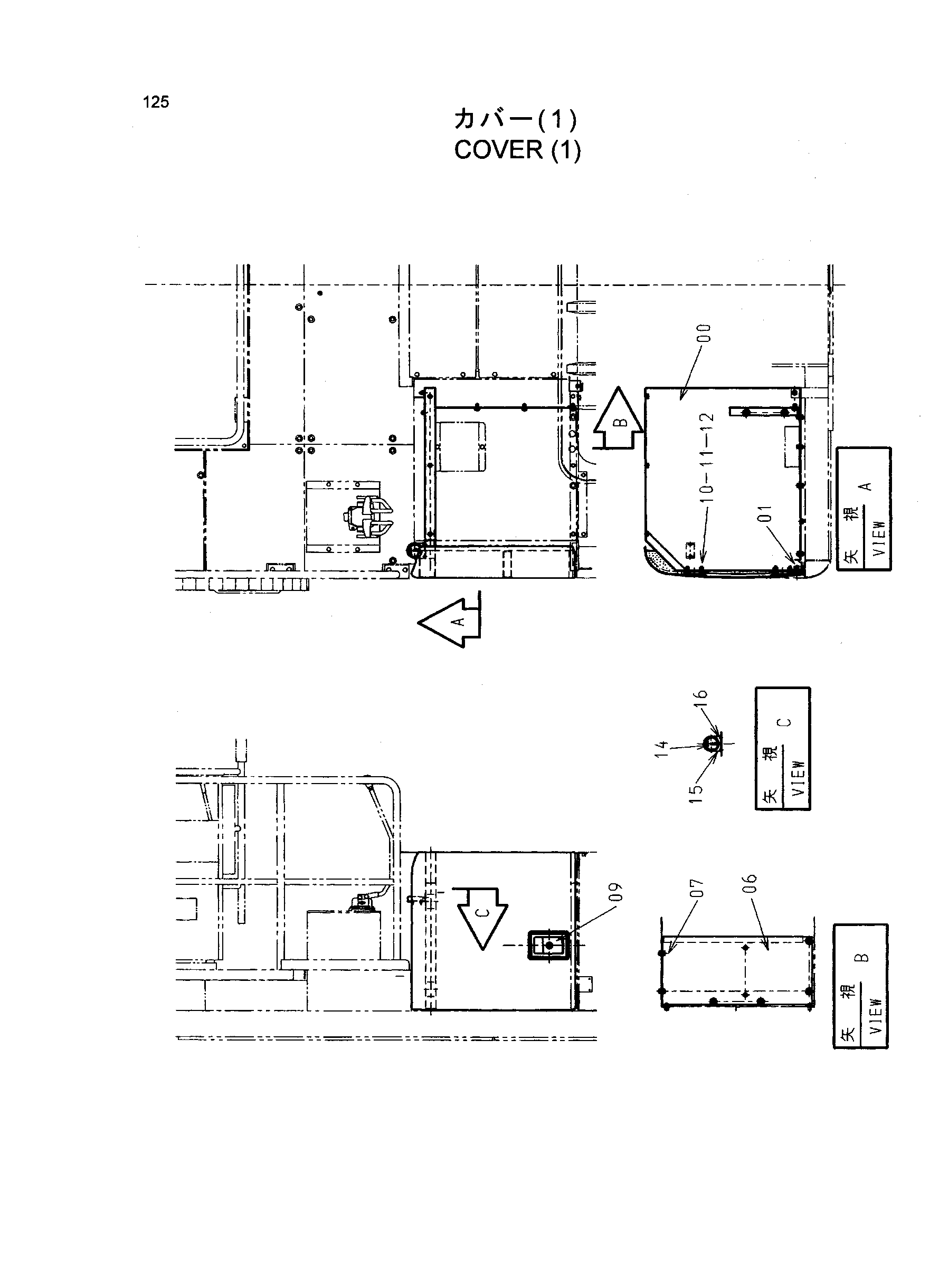

Заводская схема «Крышка (1)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029365 | Крышка | 1 |
| 00 | 7042277 | Крышка | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 06 | 3070725 | Крышка | 1 |
| 07 | J031025 | Болт с шайбой | 6 |
| 09 | 5004445 | Дверь | 1 |
| 09A | 4361763 замена: 4361637 | Замок | 1 |
| 09A | 4361637 | Дверь блокировка | 1 |
| 09B | 4380797 | Резиновая прокладка | 1 |
| 09C | 4380798 | Резиновая прокладка | 1 |
| 09D | 4380801 | Резиновая прокладка | 1 |
| 09E | 4380804 | Резиновая прокладка | 1 |
| 09F | 4380803 | Резиновая прокладка | 1 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | J950010 | Гайка | 4 |
| 14 | 4091871 | Уровень | 1 |
| 15 | 3070974 | Кронштейн | 1 |
| 16 | J460520 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
