Экран трубопроводы — HITACHI SR-P1200

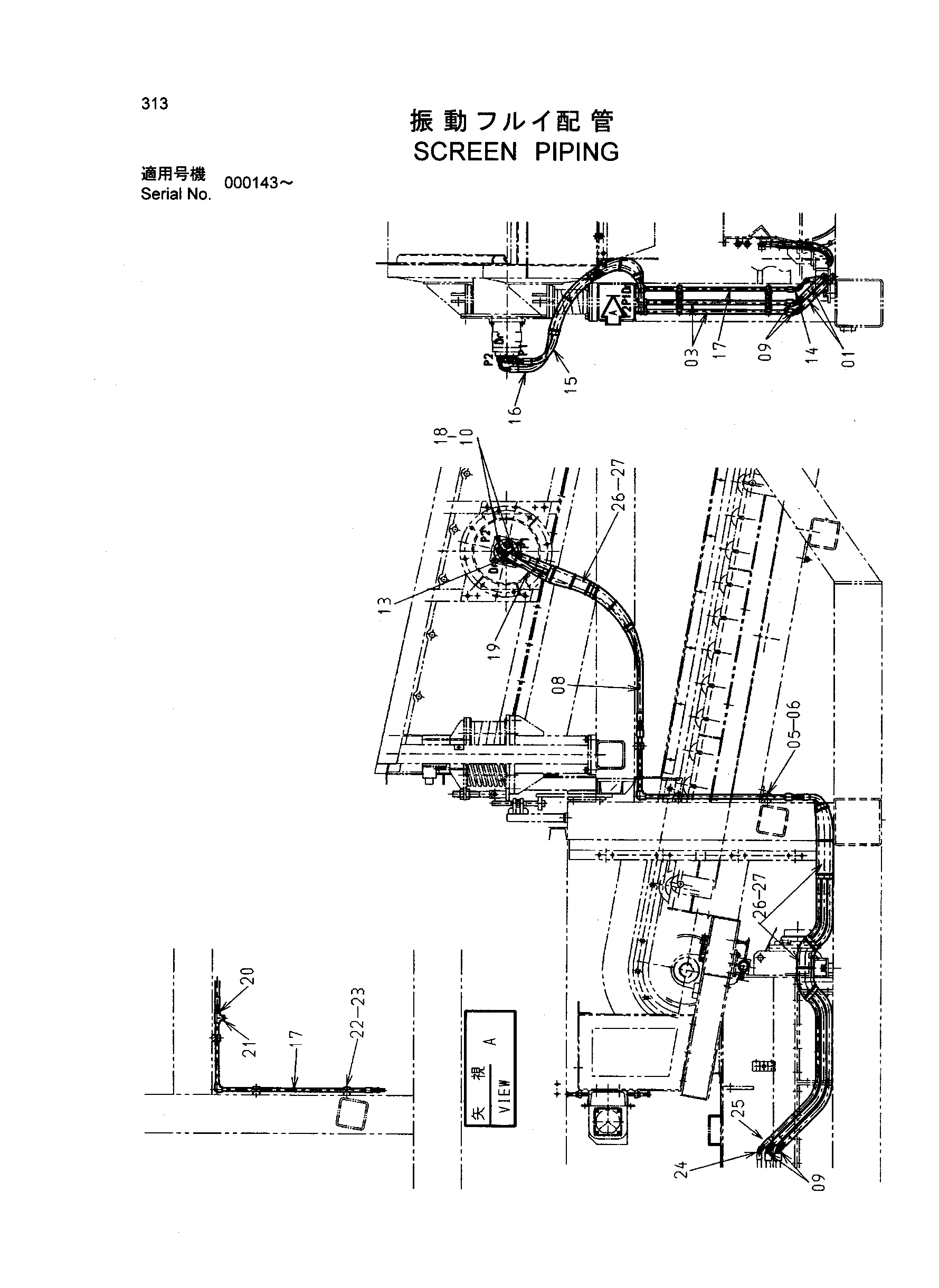

Заводская схема «Экран трубопроводы» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4438377 | Шланг | 2 |
| 03 | 9754612 | Трубка | 2 |
| 05 | 4053593 | Хомут трубки | 3 |
| 06 | J011045 | Болт с шайбой | 3 |
| 08 | A852144 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852244 | Адаптер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 2 |
| 10 | A852344 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852244 | Адаптер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4473874 | Шланг | 1 |
| 16 | 4459047 | Шланг | 1 |
| 17 | 8088169 | Трубка | 1 |
| 18 | 4461154 | Переходник | 2 |
| 19 | 4316007 | Шланг | 1 |
| 20 | A852133 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A885003 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4138227 | Хомут трубки | 3 |
| 23 | J011040 | Болт с шайбой | 3 |
| 24 | A852243 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4430276 | Шланг | 1 |
| 26 | 4217147 | Резиновая втулка | 4 |
| 27 | 4055312 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
