Оутпут конвейер — HITACHI SR-P1200

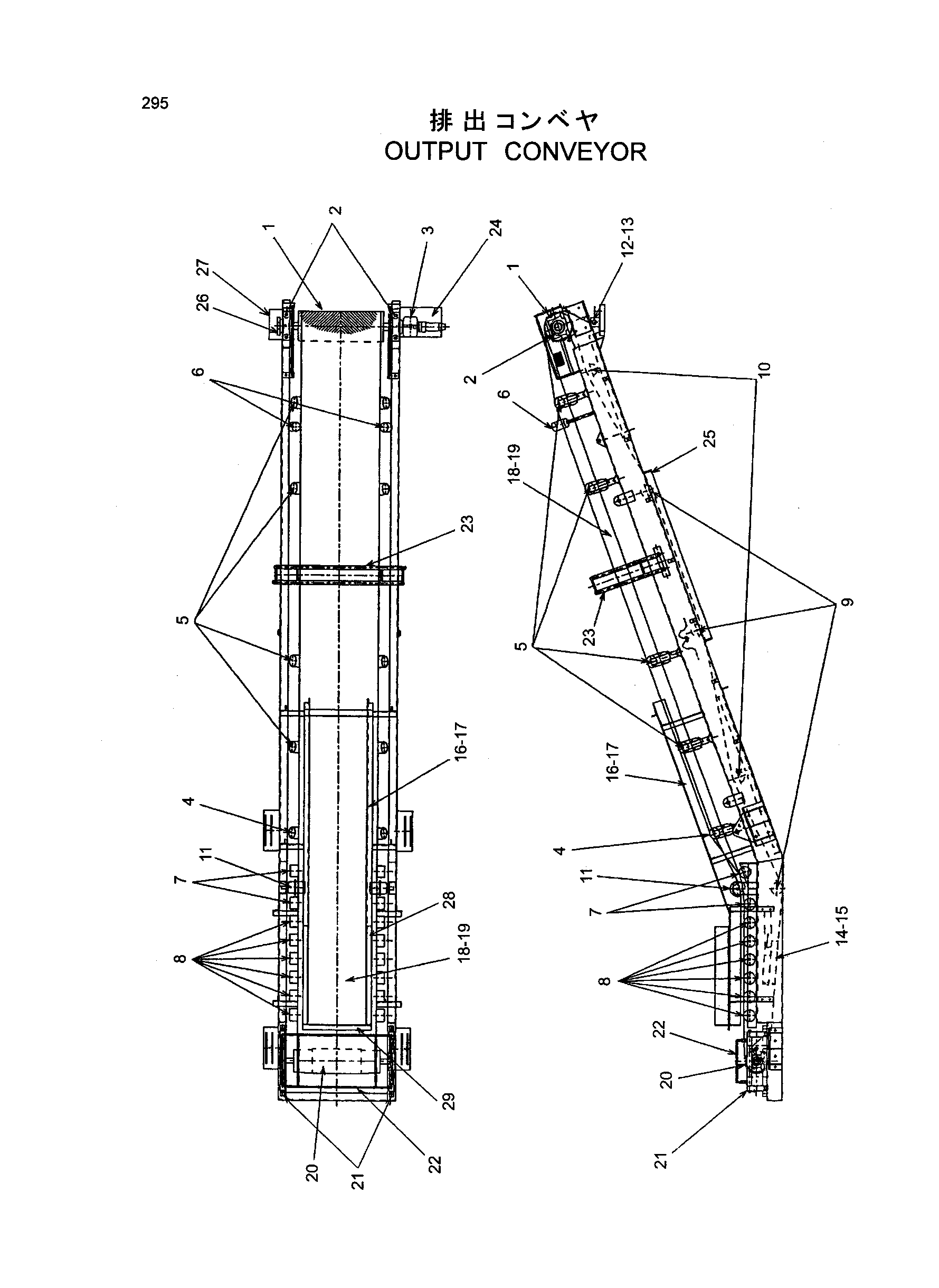

Заводская схема «Оутпут конвейер» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4482329 | Шкив | 1 |
| 02 | 4482411 | Подшипник | 2 |
| 02 | 4478763 | Подшипник | 2 |
| 03 | 4482330 | Муфта | 1 |
| 04 | 4428130 | Ролик | 1 |
| 05 | 4482406 | Ролик | 4 |
| 06 | 4482409 | Ролик | 2 |
| 07 | 4482331 | Водило | 2 |
| 08 | 4482332 | Водило | 6 |
| 09 | 4393305 | Ролик | 3 |
| 10 | 4393306 | Ролик | 2 |
| 11 | 4482333 | Ролик | 2 |
| 12 | 4482334 | Фильтр | 1 |
| 13 | 4482422 | TIP | 4 |
| 14 | 4482335 | Фильтр | 1 |
| 14 | 4483670 | Фильтр | 1 |
| 15 | 4482336 | Резиновая прокладка | 1 |
| 16 | 4482337 | Скирт | 1 |
| 16 | 4483672 | Скирт | 1 |
| 17 | 4482338 | Резиновая прокладка | 2 |
| 18 | 4482339 | Ремень | 1 |
| 19 | 4448603 | Прокедуре | 1 |
| 20 | 4482340 | Шкив | 1 |
| 21 | 4482341 | Блок | 2 |
| 22 | 4482389 | Реле | 1 |
| 23 | 4482343 | Направляющая | 1 |
| 24 | 4482344 | Крышка | 1 |
| 24 | 4483673 | Крышка | 1 |
| 25 | 4482345 | Крышка | 1 |
| 26 | 4602174 | Звёздочка | 1 |
| 27 | 4483675 | Крышка | 1 |
| 28 | 4602177 | Резиновая прокладка | 2 |
| 29 | 4602178 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
