Топливные трубопроводы — HITACHI SR-P1200

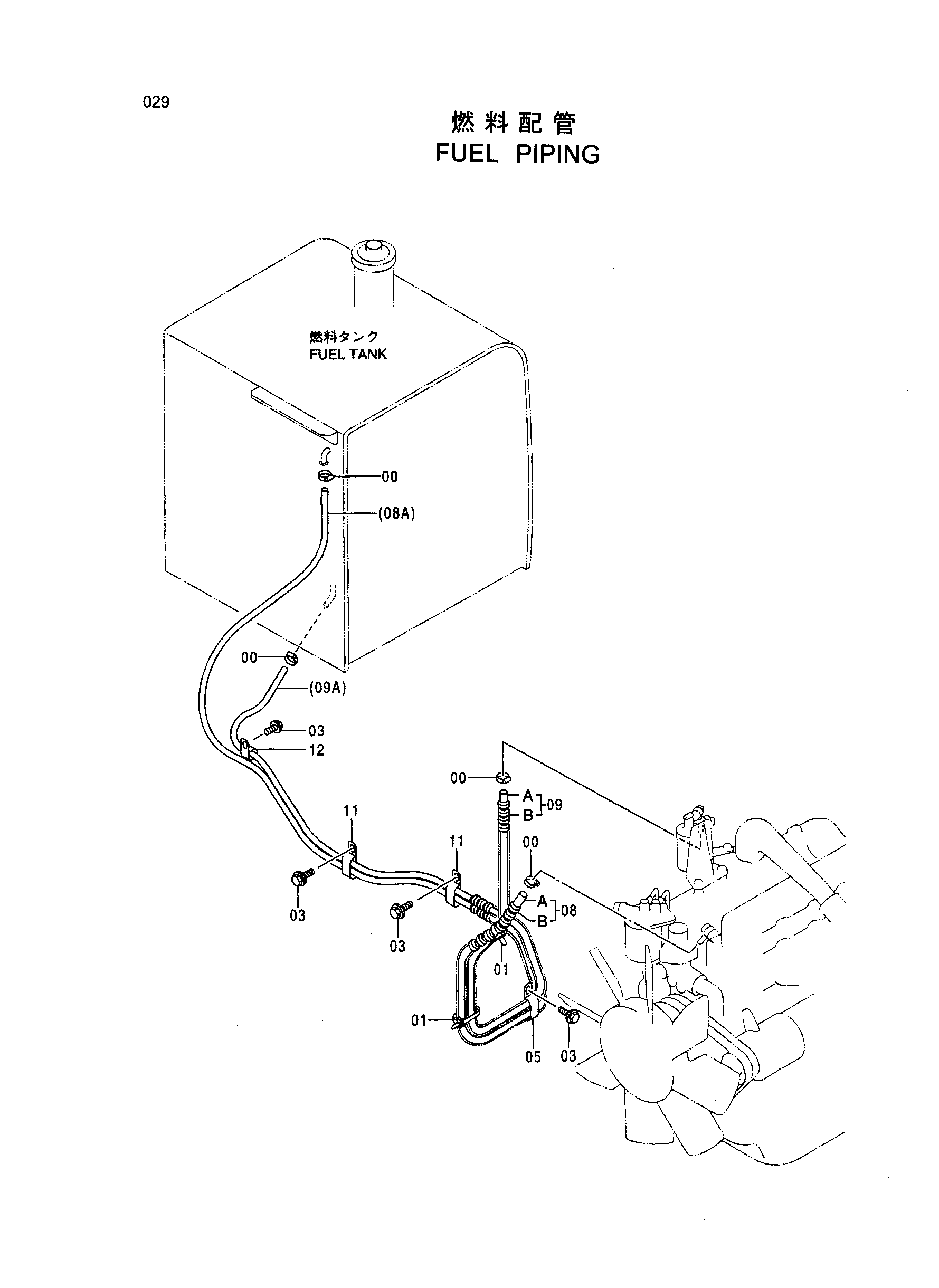

Заводская схема «Топливные трубопроводы» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4514700	Зажим шланг	4
01	4055312	Ленточный зажим	2
03	J011020	Болт с шайбой	4
05	4190266	Зажим	1
08	9134763	Топливный шланг	1
08A	4332701	Топливный шланг	1
08B	4332697	Трубка	1
09	9134764	Топливный шланг	1
09A	4332698	Топливный шланг	1
09B	4291380	Трубка	1
11	4190282	Зажим	2
12	4190273	Зажим	1

Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
