Пилотные гидролинии (1) — HITACHI SR-P1200

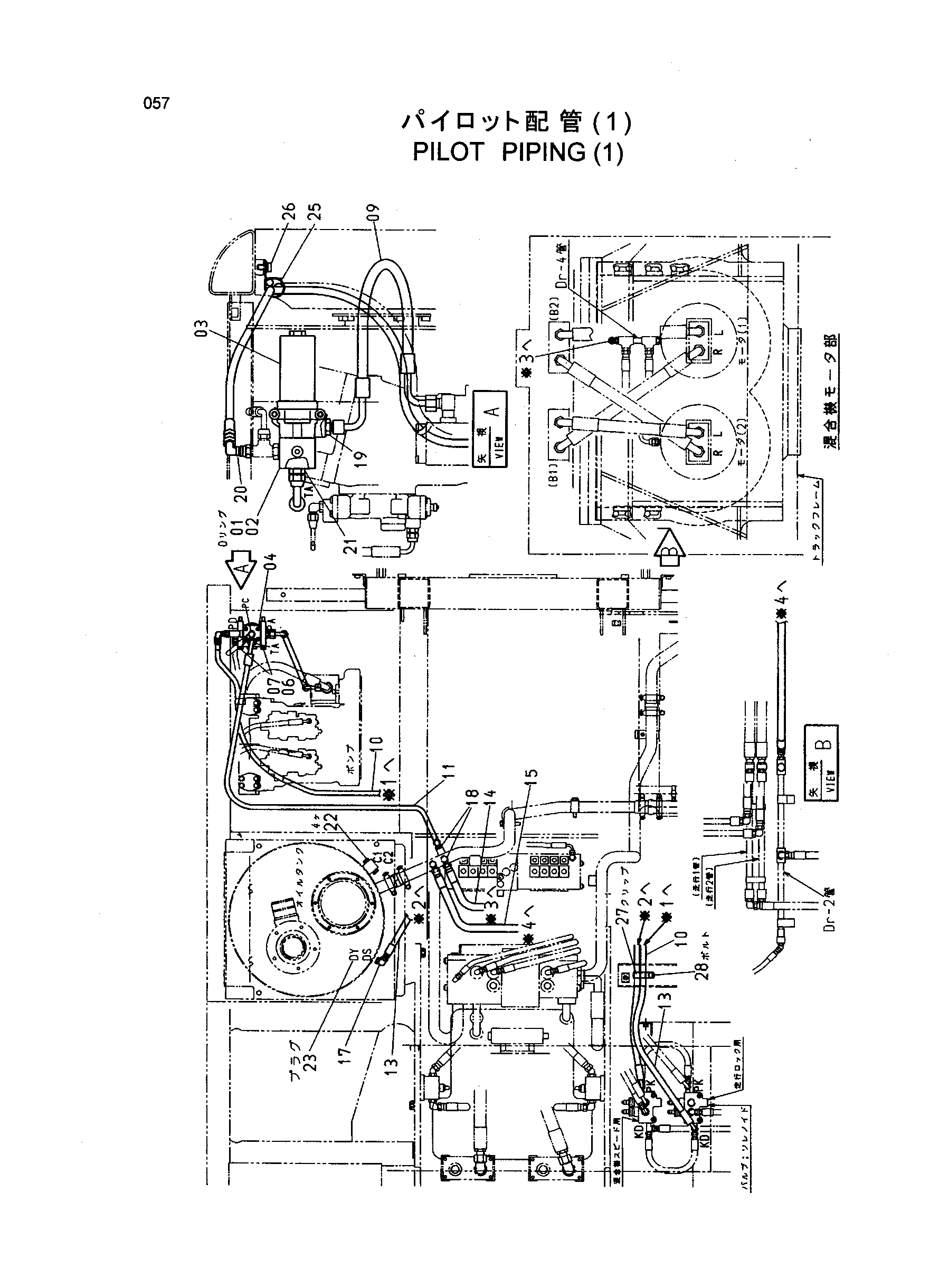

Заводская схема «Пилотные гидролинии (1)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4506416 | Уплотнительное кольцо | 1 |
| 02 | 4351142 | Предохранительный клапан | 1 |
| 03 | 4330227 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 04 | J780865 | Болт с внутренним шестигранником | 4 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J901004 | Болт | 2 |
| 09 | 4438678 | Шланг | 1 |
| 10 | 4357334 | Шланг | 1 |
| 11 | 4349797 | Шланг | 1 |
| 13 | 4308669 | Шланг | 1 |
| 14 | 4438367 | Шланг | 1 |
| 15 | 4438368 | Шланг | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852334 | Угловой штуцер | 3 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852144 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4239976 | Унион S | 1 |
| 21 | A852144 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A885002 | Пробка | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A885003 | Пробка | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4190264 | Зажим | 1 |
| 26 | J011020 | Болт с шайбой | 1 |
| 27 | 4193848 | Зажим | 1 |
| 28 | J011025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
