Смеситель корпус — HITACHI SR-P1200

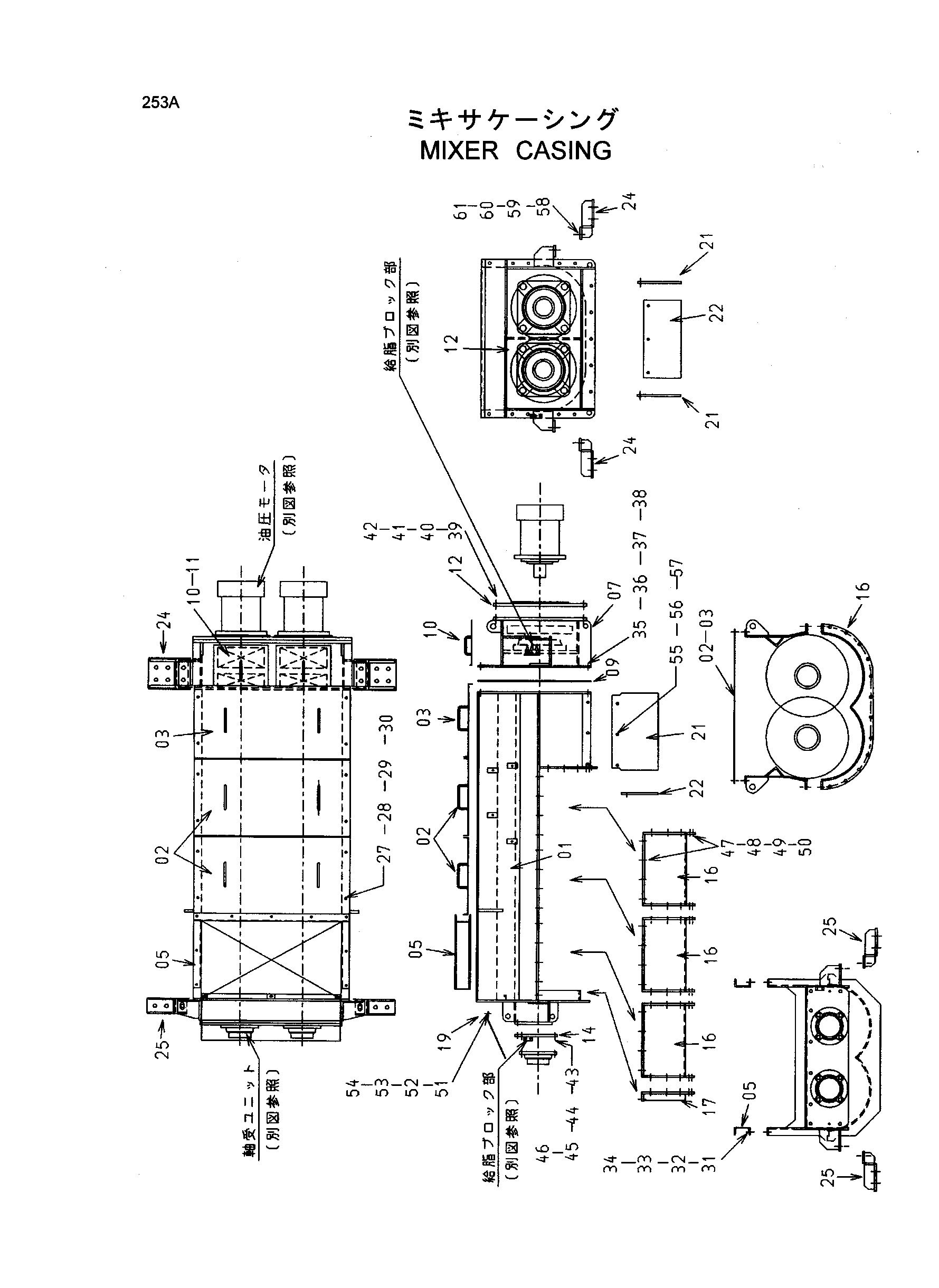

Заводская схема «Смеситель корпус» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4465743	Корпус	3
02	4465744	Крышка	2
03	4465745	Крышка	1
05	4465746	Рама	1
07	4465747	Пластина	1
09	4465748	Прокладка	1
10	4465749	Крышка	2
11	J020820	Болт с шайбой	8
12	4465750	Базовый	1
14	4465751	Базовый	1
16	4465752	Корпус	3
17	4465753	Корпус	1
19	4465754	Пластина	1
21	4465755	Резиновая прокладка	1
22	4465756	Резиновая прокладка	1
24	4465757	Кронштейн	2
25	4465758	Кронштейн	2
27	J901235	Болт	12
28	A590112	Плоская шайба	12
29	A590912	Пружинная шайба	12
30	J950012	Гайка	12
31	J901240	Болт	6
32	A590712	Шайба уклон	6
33	A590912	Пружинная шайба	6
34	J950012	Гайка	6
35	J901655	Болт	15
36	A590116	Плоская шайба	15
37	A590916	Пружинная шайба	15
38	J950016	Гайка	15
39	J901665	Болт	16
40	A590116	Плоская шайба	16
41	A590916	Пружинная шайба	16
42	J950016	Гайка	16
43	J901660	Болт	8
44	A590116	Плоская шайба	8
45	A590916	Пружинная шайба	8
46	J950016	Гайка	8
47	J901650	Болт	74
48	A590116	Плоская шайба	74
49	A590916	Пружинная шайба	74
50	J950016	Гайка	74
51	J901025	Болт	3
52	A590110	Плоская шайба	3
53	A590910	Пружинная шайба	3
54	J950010	Гайка	3
55	J901240	Болт	9
56	A590112	Плоская шайба	9
57	M660012	U-образная гайка	9
58	J902055	Болт	6
59	A590120	Плоская шайба	6
60	A590920	Пружинная шайба	6
61	J950020	Гайка	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
