Смеситель трубопроводы (2) — HITACHI SR-P1200

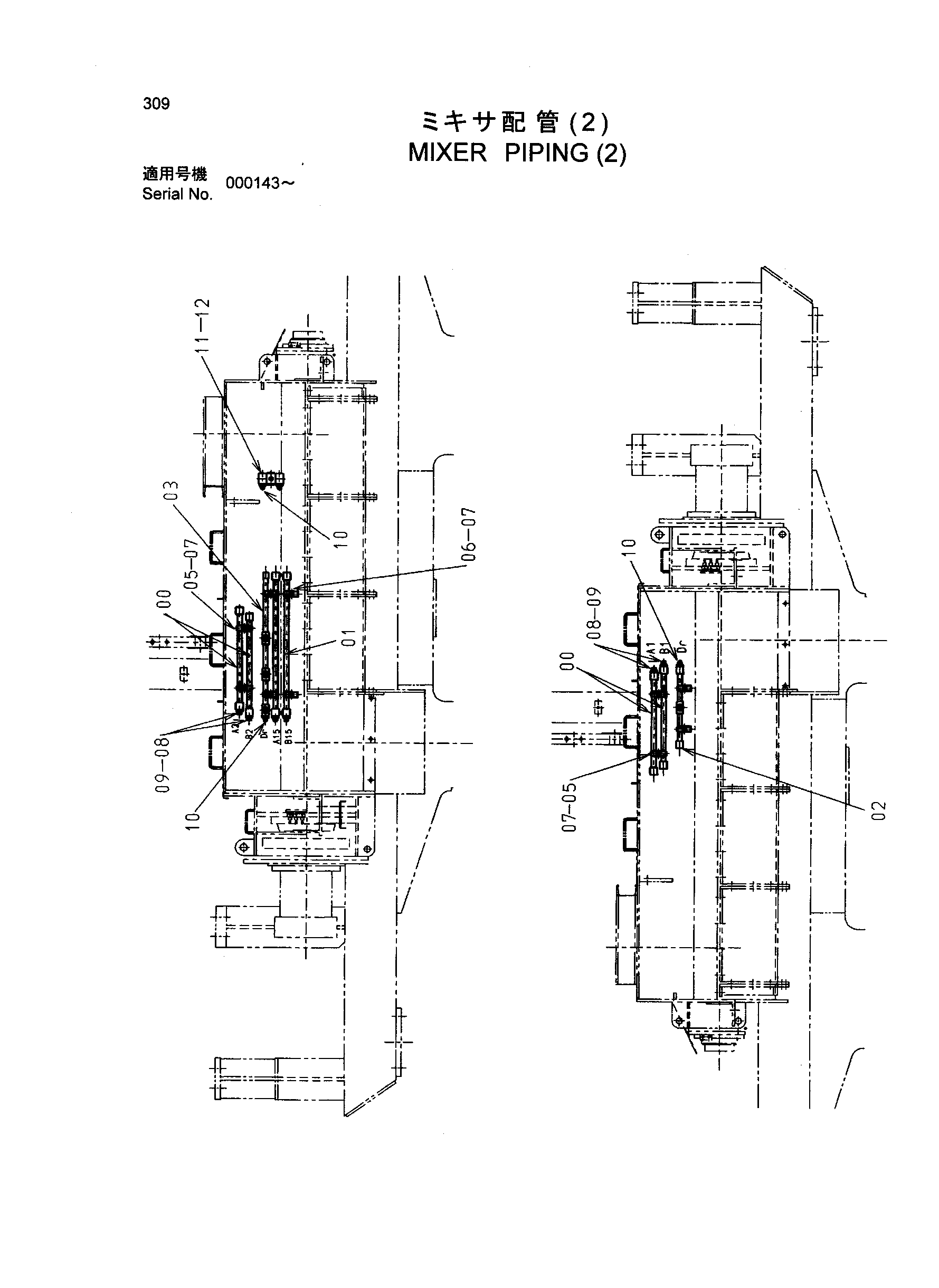

Заводская схема «Смеситель трубопроводы (2)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754615 | Трубка | 4 |
| 01 | 9754614 | Трубка | 2 |
| 02 | 9758829 | Трубка | 1 |
| 03 | 9754664 | Трубка | 1 |
| 05 | 4053593 | Хомут трубки | 6 |
| 06 | 4053594 | Хомут трубки | 4 |
| 07 | J011045 | Болт с шайбой | 10 |
| 08 | A853146 | Адаптер | 4 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | A852144 | Адаптер | 6 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 9758830 | Блок | 1 |
| 12 | J011025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
