Пилотные гидролинии (3) — HITACHI SR-P1200

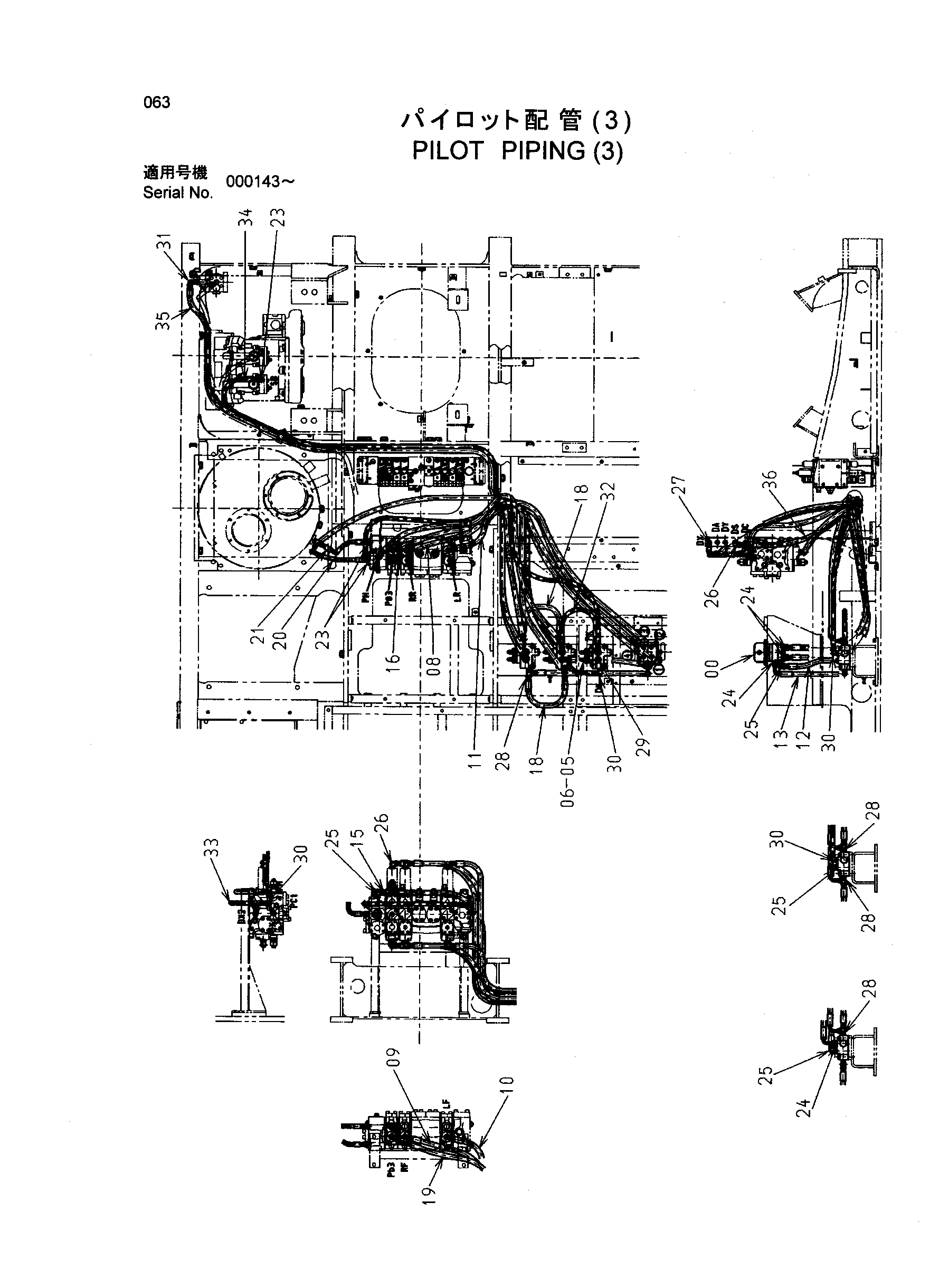

Заводская схема «Пилотные гидролинии (3)» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9169583 | Пилотный клапан | 1 |
| 05 | 4351659 | Электромагнитный клапан | 3 |
| 06 | J781055 | Болт с внутренним шестигранником | 6 |
| 08 | 4368464 | Шланг | 1 |
| 09 | 4329416 | Шланг | 1 |
| 10 | 4247358 | Шланг | 1 |
| 11 | 4329411 | Шланг | 1 |
| 12 | 4247360 | Шланг | 1 |
| 13 | 4350320 | Шланг | 1 |
| 15 | 4249395 | Шланг | 1 |
| 16 | 4315841 | Шланг | 1 |
| 18 | 4368440 | Шланг | 2 |
| 19 | 4373914 | Шланг | 1 |
| 20 | 4329580 | Шланг | 1 |
| 21 | 4203080 | Шланг | 1 |
| 23 | A852122 | Адаптер | 4 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852123 | Адаптер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852323 | Угловой штуцер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852333 | Угловой штуцер | 7 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852422 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852423 | Тройник | 4 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A885002 | Пробка | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852322 | Угловой штуцер | 4 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4239976 | Унион S | 1 |
| 32 | 4435749 | Шланг | 1 |
| 33 | 4402974 | Шланг | 1 |
| 34 | 4434499 | Шланг | 1 |
| 35 | 4357334 | Шланг | 1 |
| 36 | 4308669 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
