Дренажные трубопроводы — HITACHI SR-P1200

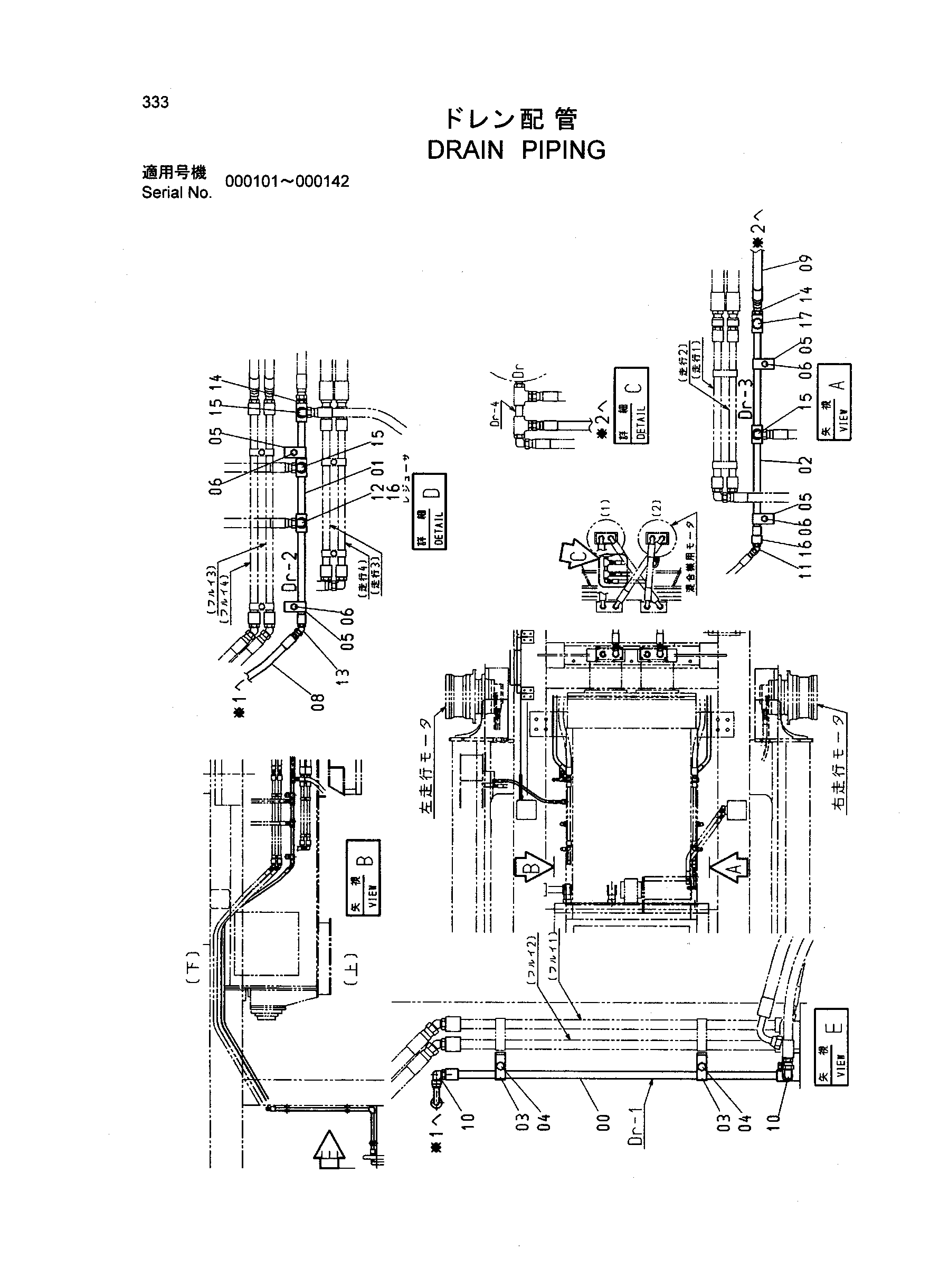

Заводская схема «Дренажные трубопроводы» для HITACHI SR-P1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754613 | Трубка | 1 |
| 01 | 9754664 | Трубка | 1 |
| 02 | 9754623 | Трубка | 1 |
| 03 | 4138227 | Хомут трубки | 3 |
| 04 | J011040 | Болт с шайбой | 3 |
| 05 | 4053594 | Хомут трубки | 4 |
| 06 | J011045 | Болт с шайбой | 4 |
| 08 | 4319380 | Шланг | 1 |
| 09 | 4438367 | Шланг | 1 |
| 10 | A852333 | Угловой штуцер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852222 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852243 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852144 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4263444 | Переходник S | 1 |
| 17 | A885004 | Пробка | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-P1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
