Смеситель опора — HITACHI SR-G2000

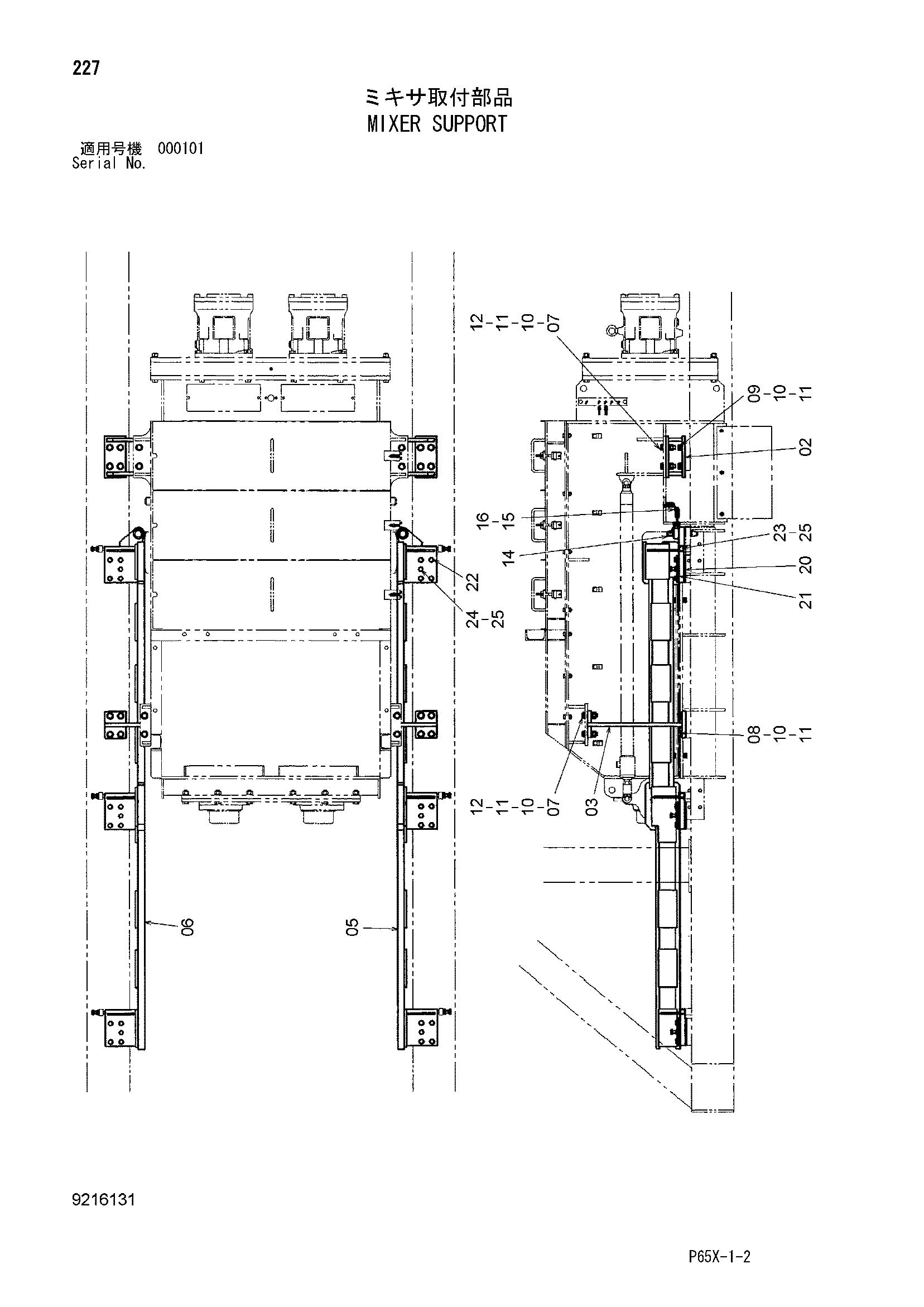

Заводская схема «Смеситель опора» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8088724 | Кронштейн | 2 |
| 03 | 8088725 | Кронштейн | 2 |
| 05 | 6021088 | Направляющая(правый) | 1 |
| 06 | 6021087 | Направляющая(левый) | 1 |
| 07 | J901660 | Болт | 8 |
| 08 | J901645 | Болт | 8 |
| 09 | J901640 | Болт | 8 |
| 10 | A590916 | Пружинная шайба | 24 |
| 11 | J222016 | Шайба | 32 |
| 12 | J950016 | Гайка | 8 |
| 14 | 9760571 | Палец | 2 |
| 15 | 4600885 | Цепь | 2 |
| 16 | 4322870 | Зажим | 4 |
| 20 | 4476598 | Регулировочная шайба 3.2mm | 24 |
| 21 | 4476882 | Пластина | 6 |
| 22 | J011265 | Болт с шайбой | 24 |
| 22 | J271265 замена: J901265 | Болт с шайбой | 24 |
| 23 | M261256 | Болт | 6 |
| 24 | M261265 | Болт | 6 |
| 25 | J950012 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
