Электрооборудование (1) — HITACHI SR-G2000

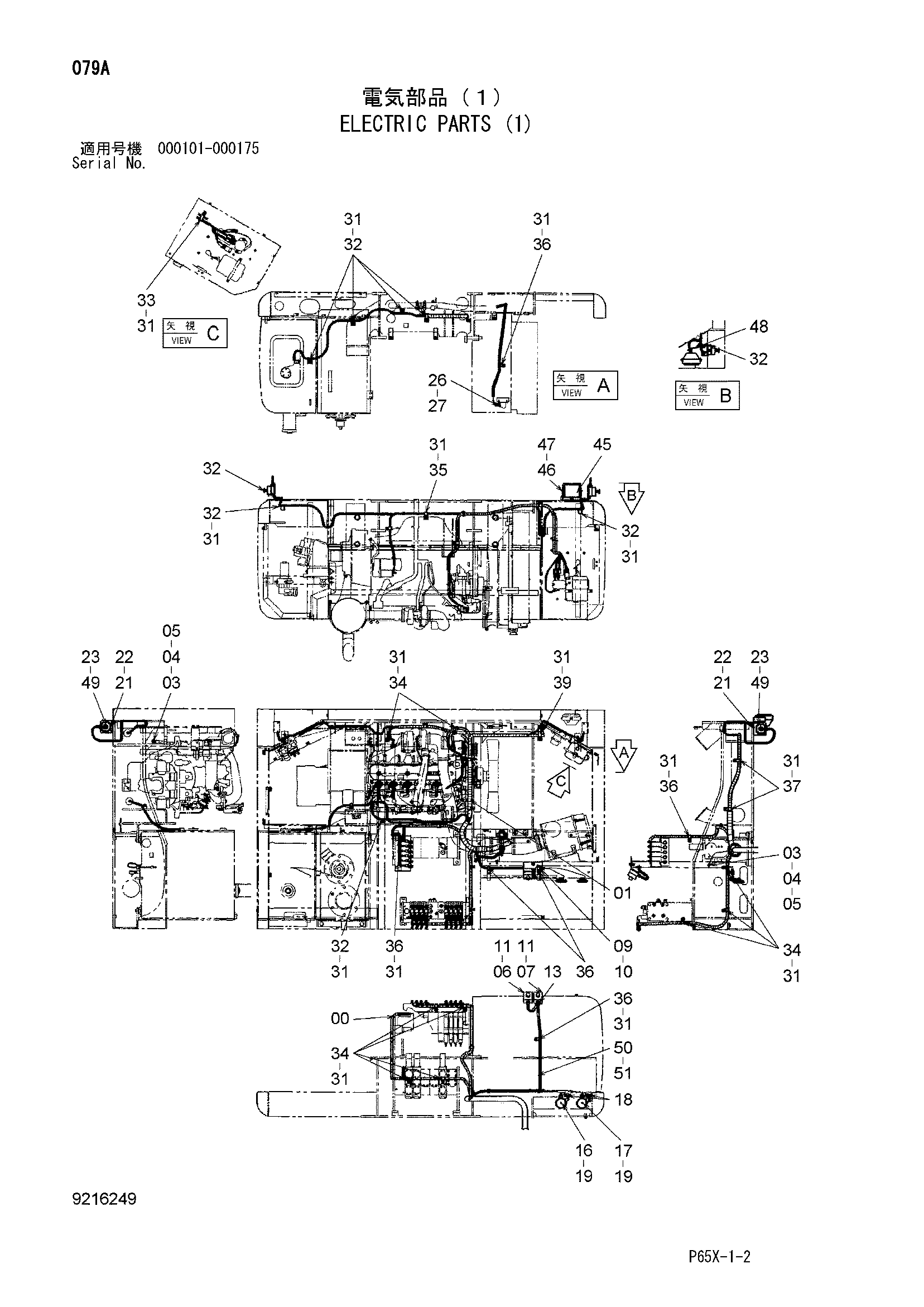

Заводская схема «Электрооборудование (1)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4487825 | Трос конектор (SOL6) | 1 |
| 01 | 0004594 | Жгут проводов | 1 |
| 01 | 0004769 | Жгут проводов | 1 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | A590110 | Плоская шайба | 2 |
| 06 | 4602824 | Короб управление | 1 |
| 07 | 4448265 | Короб управление (звуковой сигнал) | 1 |
| 09 | 4487872 | Кронштейн | 1 |
| 10 | J021035 | Болт с шайбой | 1 |
| 10 | J271035 замена: J901035 | Болт с шайбой | 1 |
| 11 | J450412 | Винт с шайбой | 4 |
| 13 | 4146559 | Резиновая втулка | 1 |
| 16 | 4190705 | Звуковой сигнал | 1 |
| 17 | 4191499 | Звуковой сигнал | 1 |
| 18 | 4254603 | Жгут проводов | 2 |
| 19 | J020825 | Болт с шайбой | 2 |
| 19 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 21 | 4447460 | Кронштейн | 2 |
| 22 | J021030 | Болт с шайбой | 4 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 23 | J450412 | Винт с шайбой | 4 |
| 26 | 4279835 | Реле защитный | 1 |
| 27 | J010816 | Болт с шайбой | 2 |
| 27 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 31 | J021025 | Болт с шайбой | 25 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 25 |
| 32 | 4190261 | Зажим | 9 |
| 33 | 4190282 | Зажим | 1 |
| 34 | 4190273 | Зажим | 9 |
| 35 | 4190264 | Зажим | 1 |
| 36 | 4190275 | Зажим | 6 |
| 37 | 4190263 | Зажим | 2 |
| 39 | 4190266 | Зажим | 1 |
| 45 | 4274478 | Фара | 1 |
| 45A | 4285646 | Рассеиватель | 1 |
| 45B | 4285647 | Обод | 1 |
| 45C | 4285648 | Лампа | 1 |
| 45D | 4288342 | Прокладка | 1 |
| 45E | J900616 | Болт | 2 |
| 46 | 4403037 | Кронштейн | 1 |
| 47 | J021025 | Болт с шайбой | 1 |
| 47 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 48 | 4345263 | Жгут проводов | 1 |
| 49 | 4450175 | Выключатель | 2 |
| 50 | 4456256 | Трос разъём (звуковой сигнал) | 1 |
| 51 | 4458399 | Трос разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
