Смеситель трубопроводы — HITACHI SR-G2000

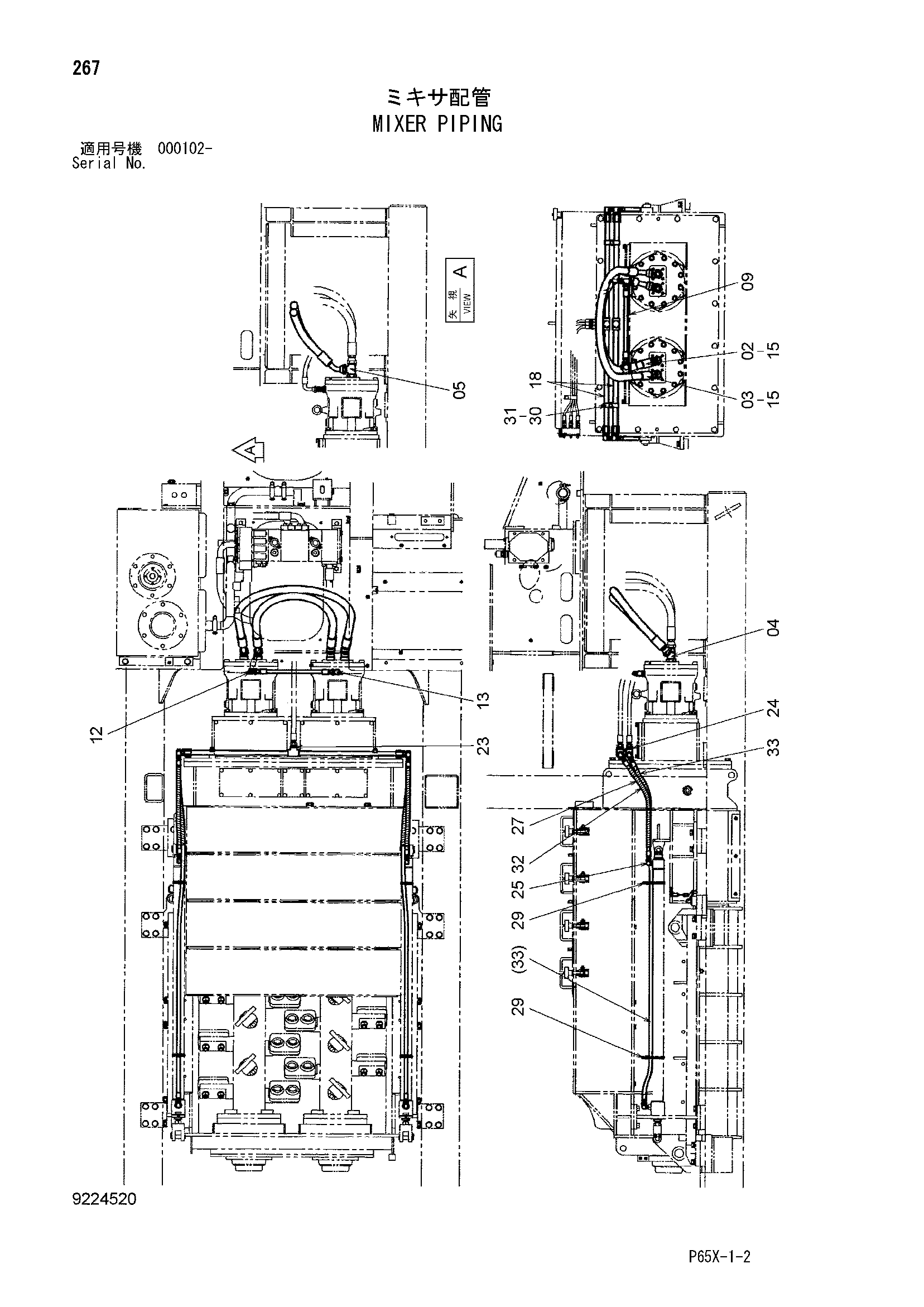

Заводская схема «Смеситель трубопроводы» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4603353 | Шланг (A3A) | 1 |
| 03 | 4603354 | Шланг (B3A) | 1 |
| 04 | A853288 | Угловой штуцер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853488 | Тройник | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4366756 | Шланг (PD) | 1 |
| 12 | A852444 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 4 |
| 18 | 9759346 | Трубка | 2 |
| 23 | A852144 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852343 | Угловой штуцер | 4 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4154657 | Угловой штуцер | 4 |
| 27 | 4327293 | Защитный кожух | 4 |
| 29 | 4121859 | Ленточный зажим | 4 |
| 30 | 4053593 | Хомут трубки | 2 |
| 31 | J011045 | Болт с шайбой | 2 |
| 31 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 32 | 4389400 замена: 4603367 | Шланг (46) | 2 |
| 32 | 4603367 | Шланг (A14A) | 2 |
| 33 | 4438365 замена: 4603368 | Шланг (O4) | 2 |
| 33 | 4603368 | Шланг (B14A) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
