Кран трубопроводы — HITACHI SR-G2000

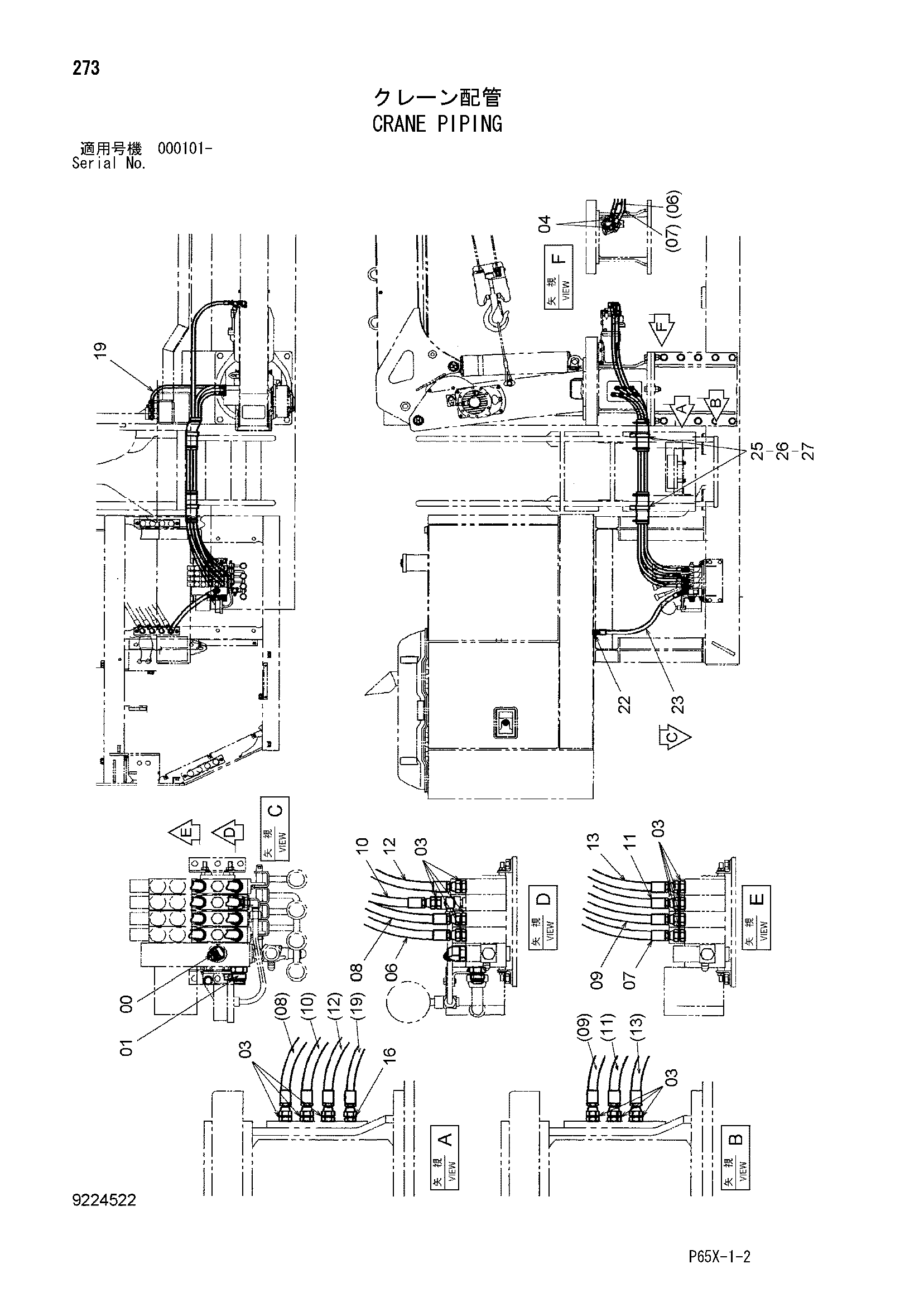

Заводская схема «Кран трубопроводы» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852244 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4288001 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 14 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4600749 | Шланг (A1) | 1 |
| 07 | 4600750 | Шланг (B1) | 1 |
| 08 | 4600744 | Шланг (A2) | 1 |
| 09 | 4600745 | Шланг (B2) | 1 |
| 10 | 4600746 | Шланг (A3) | 1 |
| 11 | 4600747 | Шланг (B3) | 1 |
| 12 | 4600751 | Шланг (A4) | 1 |
| 13 | 4600752 | Шланг (B4) | 1 |
| 16 | A852123 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4366747 | Шланг (MC) | 1 |
| 22 | A852144 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4327639 | Шланг | 1 |
| 25 | 4204136 | Зажим | 2 |
| 26 | 4219918 | Резиновая втулка | 2 |
| 27 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
