Принадлежности трубопроводы (дренажный, обратный) — HITACHI SR-G2000

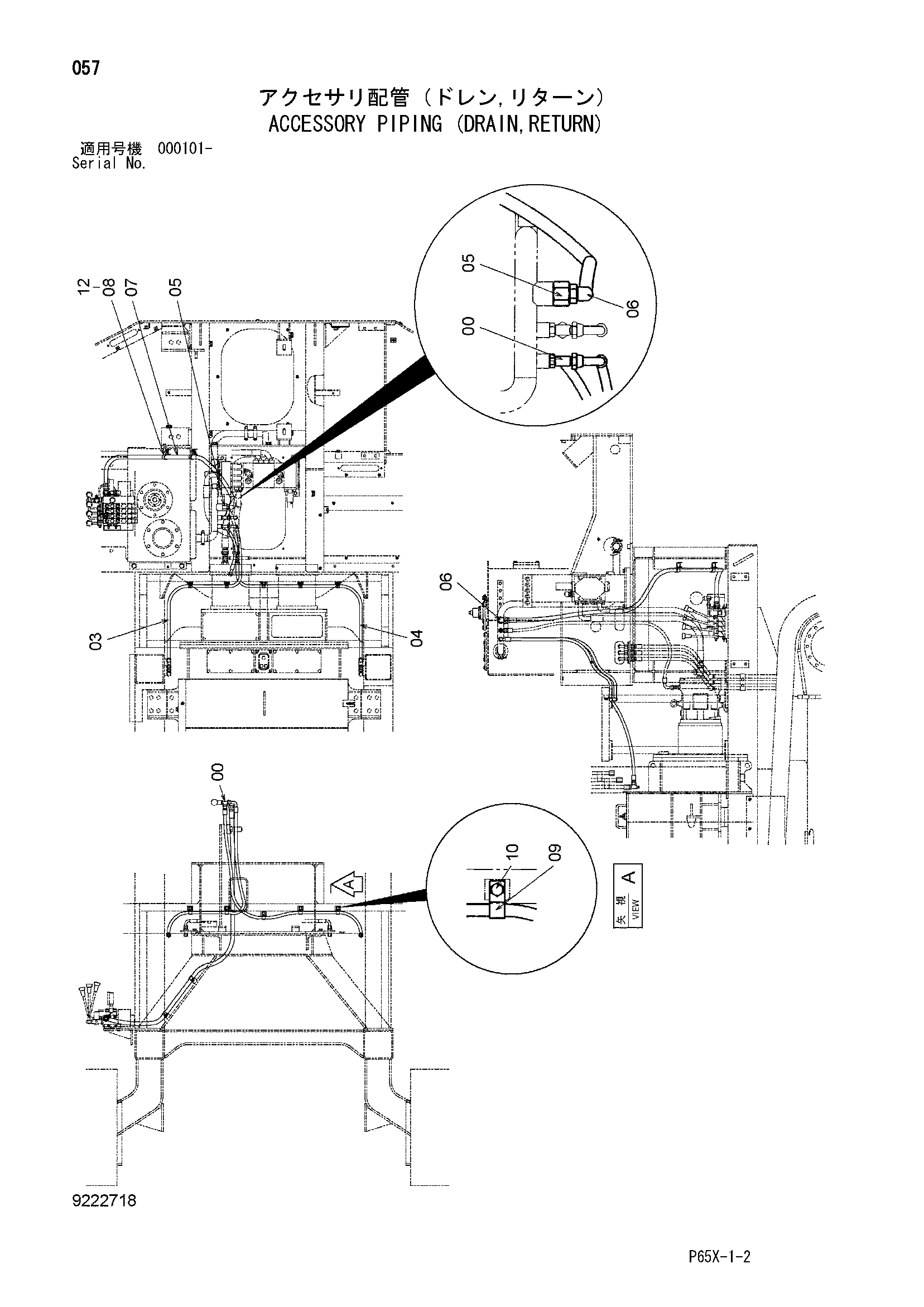

Заводская схема «Принадлежности трубопроводы (дренажный, обратный)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852434 | Тройник | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4603125 | Шланг (T1) | 1 |
| 04 | 4603126 | Шланг (T2) | 1 |
| 05 | 4263448 | Переходник S | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | A852366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4432862 | Шланг | 1 |
| 08 | 4192035 | Зажим | 2 |
| 09 | 4190273 | Зажим | 5 |
| 10 | J011020 | Болт с шайбой | 5 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
