Смеситель — HITACHI SR-G2000

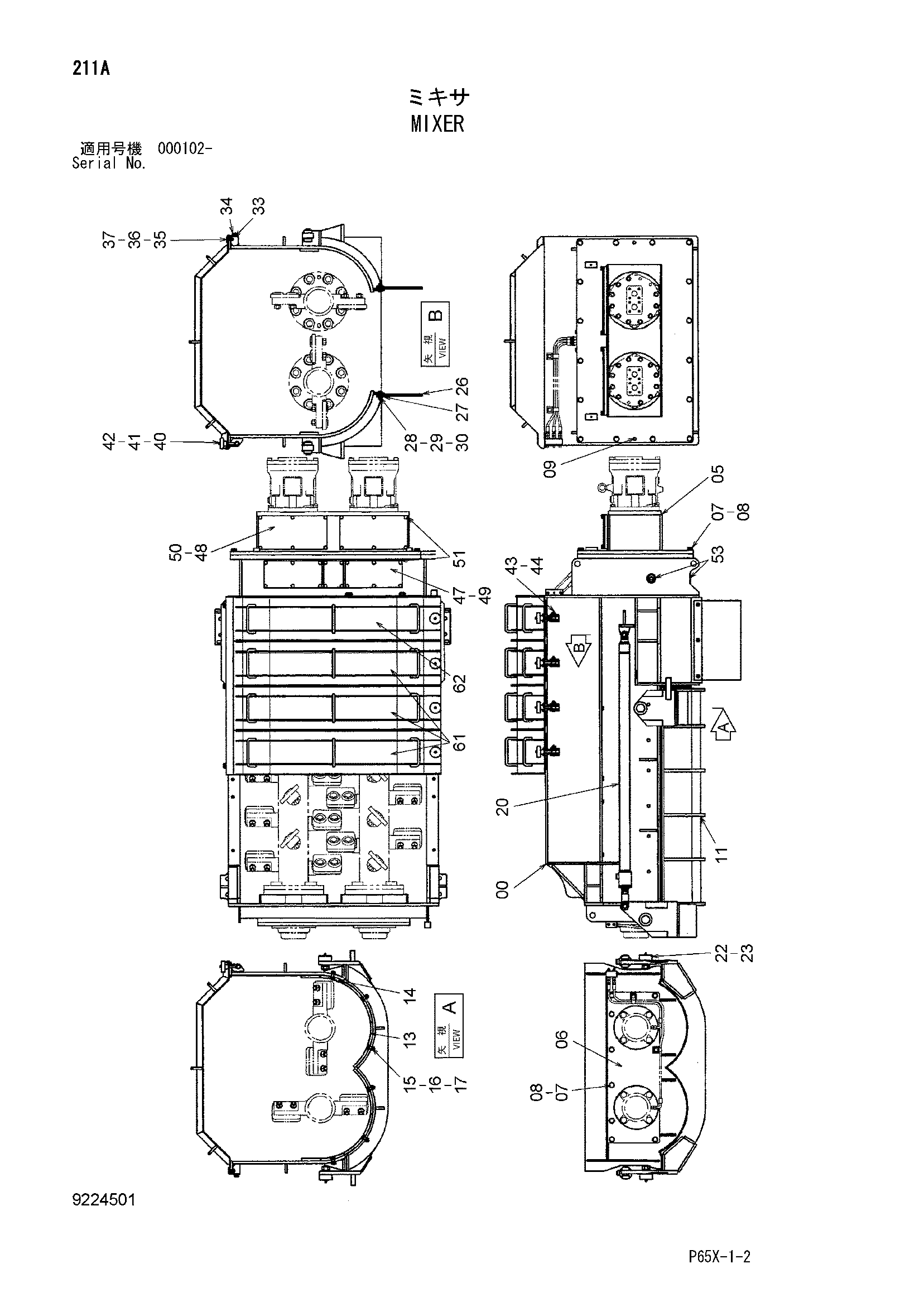

Заводская схема «Смеситель» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008848 | Рама | 1 |
| 05 | 6021697 | Базовый гидромотор | 1 |
| 06 | 8091661 | Пластина | 1 |
| 07 | J901650 | Болт | 24 |
| 08 | A590916 | Пружинная шайба | 24 |
| 09 | 428028 | Пробка | 2 |
| 11 | 6021743 | Корпус | 1 |
| 13 | 4475428 | Линер | 12 |
| 14 | 4600642 | Линер | 6 |
| 15 | 4261782 | Болт флусх | 24 |
| 16 | A590112 | Плоская шайба | 24 |
| 17 | M660012 | U-образная гайка | 24 |
| 20 | 4476274 | Гидроцилиндр | 2 |
| 22 | 4600541 | Ролик | 4 |
| 23 | J257224 | Пружинная шайба | 4 |
| 26 | 4476994 | Резиновая прокладка | 2 |
| 27 | 4476995 | Пластина | 2 |
| 28 | J901040 | Болт | 6 |
| 29 | A590910 | Пружинная шайба | 6 |
| 30 | J950010 | Гайка | 6 |
| 33 | 4600645 | Угол | 1 |
| 34 | J031225 | Болт с шайбой | 3 |
| 34 | J281225 замена: J901225 | Болт с шайбой | 3 |
| 35 | J780825 | Болт с внутренним шестигранником | 4 |
| 36 | A590908 | Пружинная шайба | 4 |
| 37 | J950008 | Гайка | 4 |
| 40 | 4483117 | Болт | 4 |
| 41 | 4483138 | Рукоятка | 4 |
| 42 | 449490 замена: 4669225 | Шайба | 4 |
| 42 | 4669225 | Сиденье | 4 |
| 43 | J901050 | Болт | 4 |
| 44 | J950010 | Гайка | 8 |
| 47 | 4600650 | Крышка | 2 |
| 48 | 4600651 | Крышка | 2 |
| 49 | 4600654 | Манжета | 2 |
| 50 | 4600655 | Манжета | 2 |
| 51 | J011020 | Болт с шайбой | 24 |
| 51 | J271020 замена: J901020 | Болт с шайбой | 24 |
| 53 | 94-2015 | Пробка | 2 |
| 61 | 7045097 | Крышка | 3 |
| 62 | 7045098 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
