Гидроцилиндр. крышка — HITACHI SR-G2000

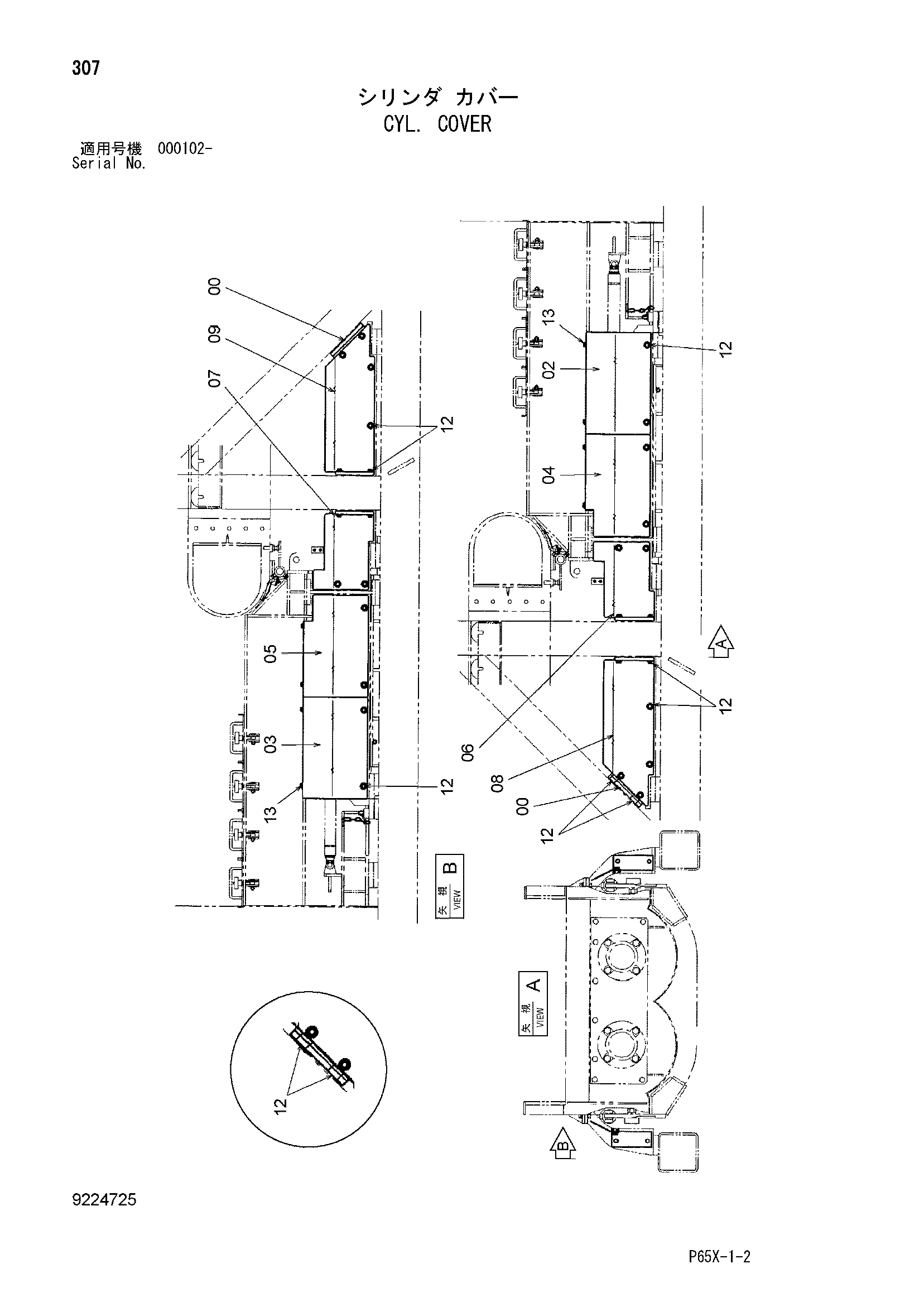

Заводская схема «Гидроцилиндр. крышка» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760574 | Кронштейн | 2 |
| 02 | 3097961 | Крышка | 1 |
| 03 | 3097962 | Крышка | 1 |
| 04 | 3097963 | Крышка | 1 |
| 05 | 3097964 | Крышка | 1 |
| 06 | 3097965 | Крышка | 1 |
| 07 | 3097966 | Крышка | 1 |
| 08 | 3097967 | Крышка | 1 |
| 09 | 3097968 | Крышка | 1 |
| 12 | J031025 | Болт с шайбой | 32 |
| 12 | J281025 | Болт с шайбой | 32 |
| 12 | J281020 замена: J901020 | Болт с шайбой | 32 |
| 13 | J031030 | Болт с шайбой | 8 |
| 13 | J281030 замена: J901030 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
