Дистанционный управление трубопроводы (ход) — HITACHI SR-G2000

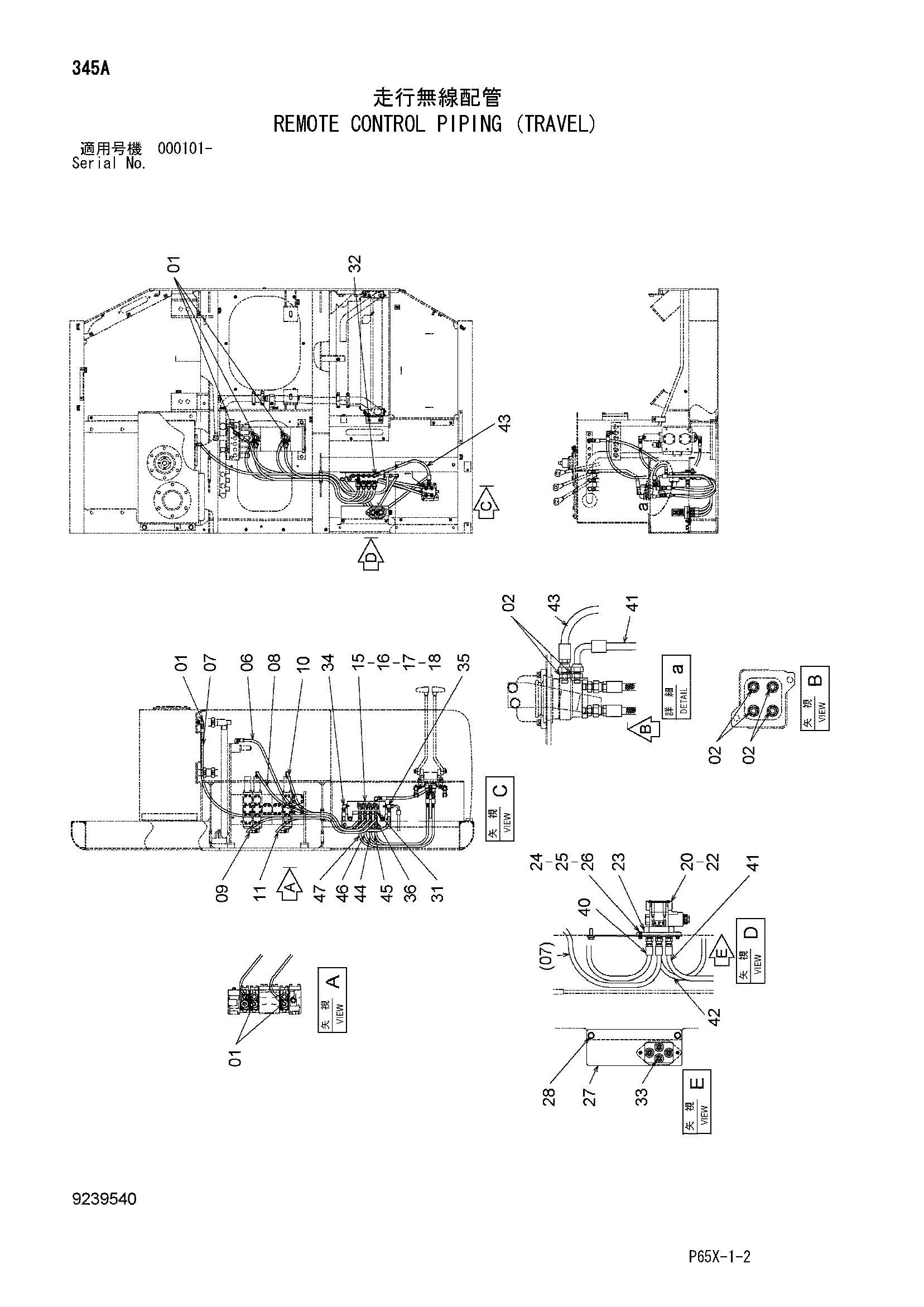

Заводская схема «Дистанционный управление трубопроводы (ход)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 5 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4630304 | Шланг | 1 |
| 07 | 4408767 | Шланг | 1 |
| 08 | 4487980 | Шланг | 1 |
| 09 | 4486631 | Шланг | 1 |
| 10 | 4487988 | Шланг | 1 |
| 11 | 4368453 | Шланг | 1 |
| 15 | 9218228 | Электромагнитный клапан | 1 |
| 16 | J271035 | Болт с шайбой | 2 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 9758683 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4619796 | Электромагнитный клапан | 1 |
| 22 | J780545 | Болт с внутренним шестигранником | 4 |
| 23 | 4604549 | Коллектор | 1 |
| 24 | J780620 | Болт с внутренним шестигранником | 2 |
| 25 | A590906 | Пружинная шайба | 2 |
| 26 | M500605 | Гайка | 2 |
| 27 | 4620204 | Кронштейн | 1 |
| 28 | J271030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 31 | A852123 | Адаптер | 4 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852323 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852133 | Адаптер | 4 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852333 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852433 | Тройник | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4611501 | Челночный клапан | 4 |
| 40 | 4348239 | Шланг | 1 |
| 41 | 4438674 | Шланг | 1 |
| 42 | 4484918 | Шланг | 1 |
| 43 | 4451770 | Шланг | 1 |
| 44 | 4333712 | Шланг | 1 |
| 45 | 4333394 | Шланг | 1 |
| 46 | 4455995 | Шланг | 1 |
| 47 | 4366766 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
