Принадлежности трубопроводы (верхний структуре) — HITACHI SR-G2000

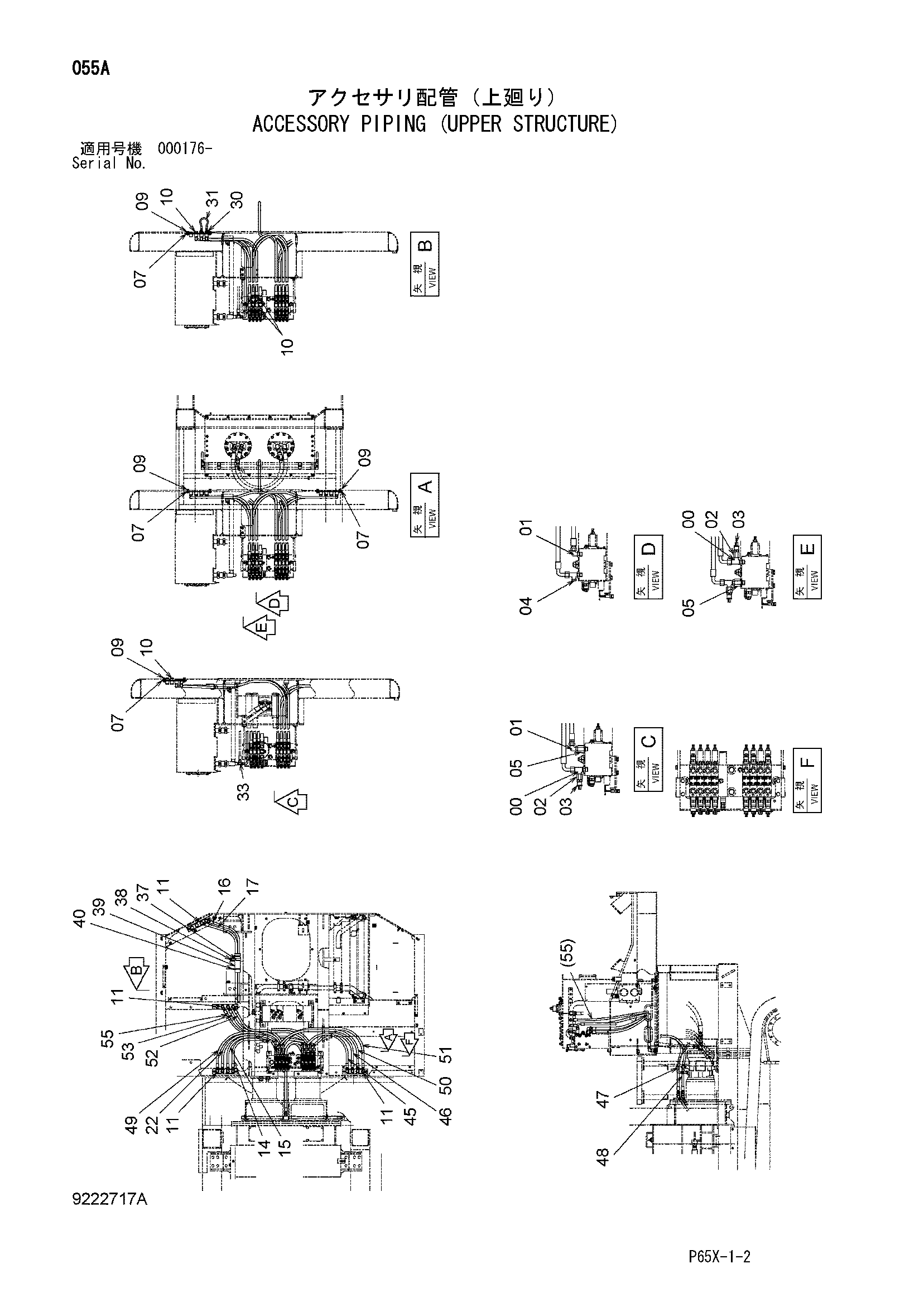

Заводская схема «Принадлежности трубопроводы (верхний структуре)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4285109 | Тройник | 8 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 6 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4356422 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4436271 | Датчик давления | 5 |
| 03A | 4365826 | Уплотнительное кольцо | 1 |
| 04 | A885003 | Пробка | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4406267 | Переходник | 4 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 8078865 | Пластина | 4 |
| 09 | J271030 | Болт с шайбой | 8 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | A885004 | Пробка | 7 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852344 | Угловой штуцер | 13 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4431685 | Шланг (A11) | 1 |
| 15 | 4431686 | Шланг (B11) | 1 |
| 16 | 4431697 | Шланг (A12) | 1 |
| 17 | 4431698 | Шланг (B12) | 1 |
| 22 | 4431708 | Шланг (A15) | 1 |
| 30 | 4327296 | Адаптер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4366752 | Шланг | 1 |
| 33 | A852434 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4193816 | Зажим | 1 |
| 38 | J271030 | Болт с шайбой | 1 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4219918 | Резиновая втулка | 1 |
| 40 | 4055312 | Ленточный зажим | 2 |
| 45 | 4603117 | Шланг (A13) | 1 |
| 46 | 4603118 | Шланг (B13) | 1 |
| 47 | 4603119 | Шланг (A14) | 1 |
| 48 | 4603120 | Шланг (B14) | 1 |
| 49 | 4603121 | Шланг (B15) | 1 |
| 50 | 4603122 | Шланг (A16) | 1 |
| 51 | 4603123 | Шланг (B16) | 1 |
| 52 | 4431718 | Шланг (A17) | 1 |
| 53 | 4431719 | Шланг (B17) | 1 |
| 55 | 4460162 | Шланг (DI) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
