Соил бункер — HITACHI SR-G2000

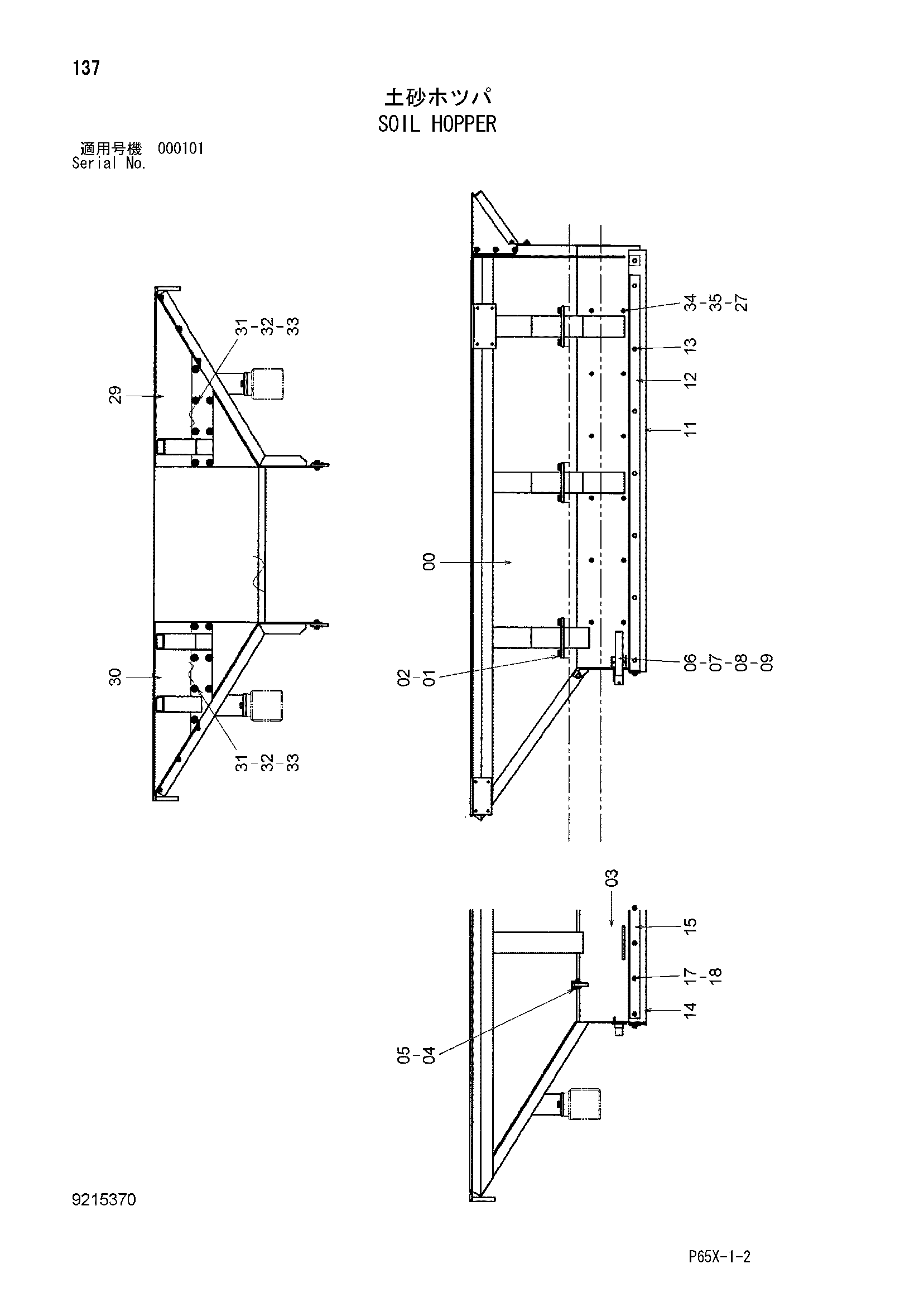

Заводская схема «Соил бункер» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021101 | Бункер | 1 |
| 01 | J901640 | Болт | 12 |
| 02 | A590916 | Пружинная шайба | 12 |
| 03 | 8090335 | Гате | 1 |
| 04 | A741640 | Палец | 2 |
| 05 | A764025 | Шплинт | 2 |
| 06 | 4476042 | Ограничитель | 2 |
| 07 | M470620 | Болт | 8 |
| 08 | A590906 | Пружинная шайба | 8 |
| 09 | M500605 | Гайка | 8 |
| 11 | 4476201 | Резиновая прокладка | 2 |
| 12 | 4476203 | Пластина | 2 |
| 13 | J011035 замена: J021035 | Болт с шайбой | 16 |
| 13 | J271035 замена: J901035 | Болт с шайбой | 16 |
| 14 | 4476202 | Резиновая прокладка | 1 |
| 15 | 4476204 | Пластина | 1 |
| 17 | J950010 | Гайка | 5 |
| 18 | A590910 | Пружинная шайба | 5 |
| 27 | J950010 | Гайка | 24 |
| 29 | 7043228 | Бункер | 1 |
| 30 | 7043229 | Бункер | 1 |
| 31 | J021035 | Болт с шайбой | 20 |
| 31 | J271035 замена: J901035 | Болт с шайбой | 20 |
| 32 | J217083 | Шайба | 20 |
| 33 | J950010 | Гайка | 20 |
| 34 | J901020 | Болт | 24 |
| 35 | A590910 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
