Аркх гидромолот (2) — HITACHI SR-G2000

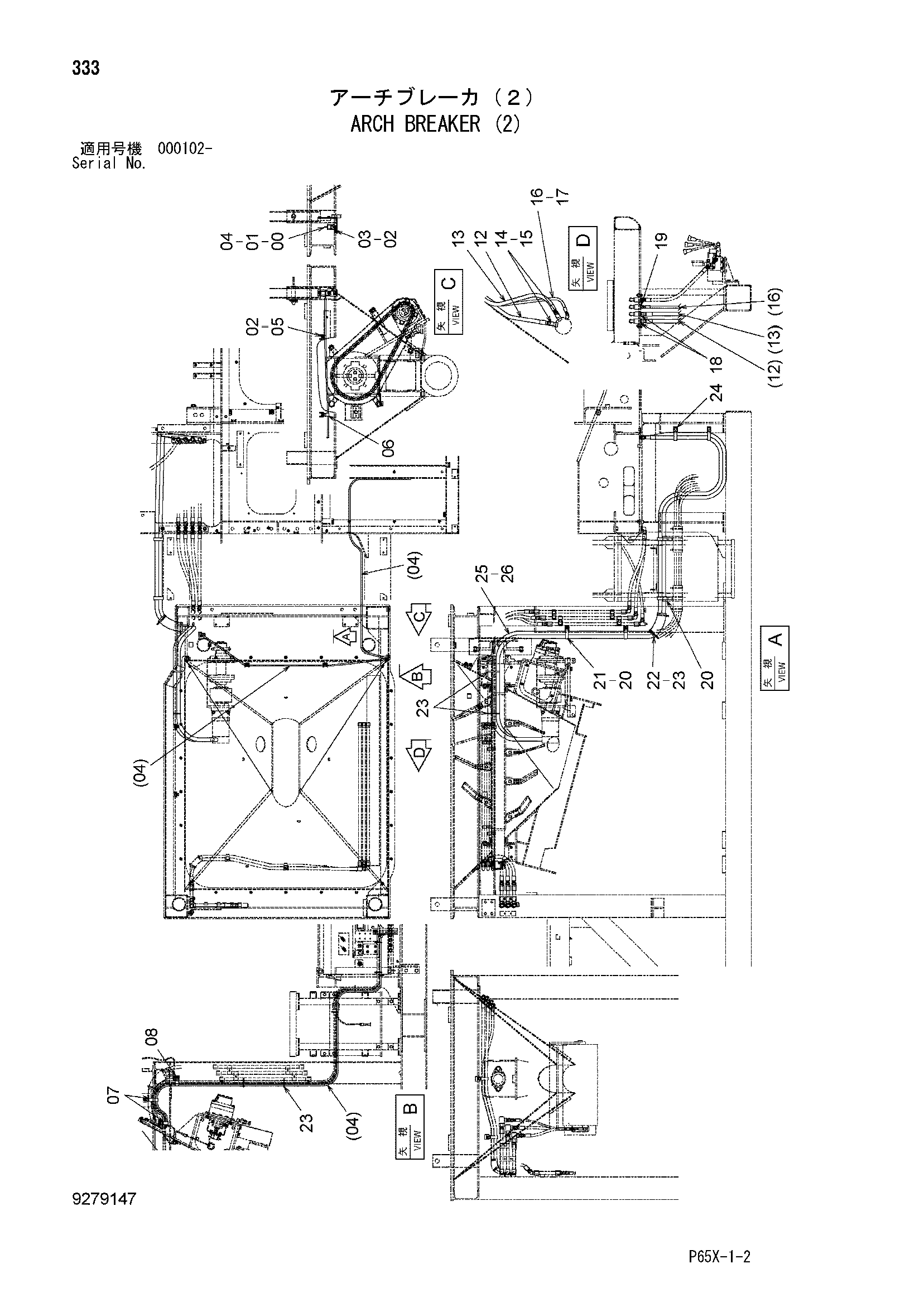

Заводская схема «Аркх гидромолот (2)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4623370 | Выключатель концевой | 1 |
| 01 | J780516 | Болт с внутренним шестигранником | 2 |
| 02 | J271020 | Болт с шайбой | 3 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4662679 | Рукоять | 1 |
| 04 | 4662673 | Трос | 1 |
| 05 | 4190261 | Зажим | 1 |
| 06 | 4190277 | Зажим | 1 |
| 07 | 4190264 | Зажим | 2 |
| 08 | 4190291 | Зажим | 1 |
| 12 | 4462054 | Шланг | 1 |
| 13 | 4673882 | Шланг | 1 |
| 14 | 4280596 | Тройник | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4158238 | Адаптер | 2 |
| 16 | 4638961 | Шланг | 1 |
| 17 | A852222 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852144 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4327296 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4193848 | Зажим | 4 |
| 21 | J271020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4219918 | Резиновая втулка | 1 |
| 23 | 4055312 | Ленточный зажим | 11 |
| 24 | 4204136 | Зажим | 2 |
| 25 | 4327294 | Защитный кожух | 10 |
| 26 | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
