Кран — HITACHI SR-G2000

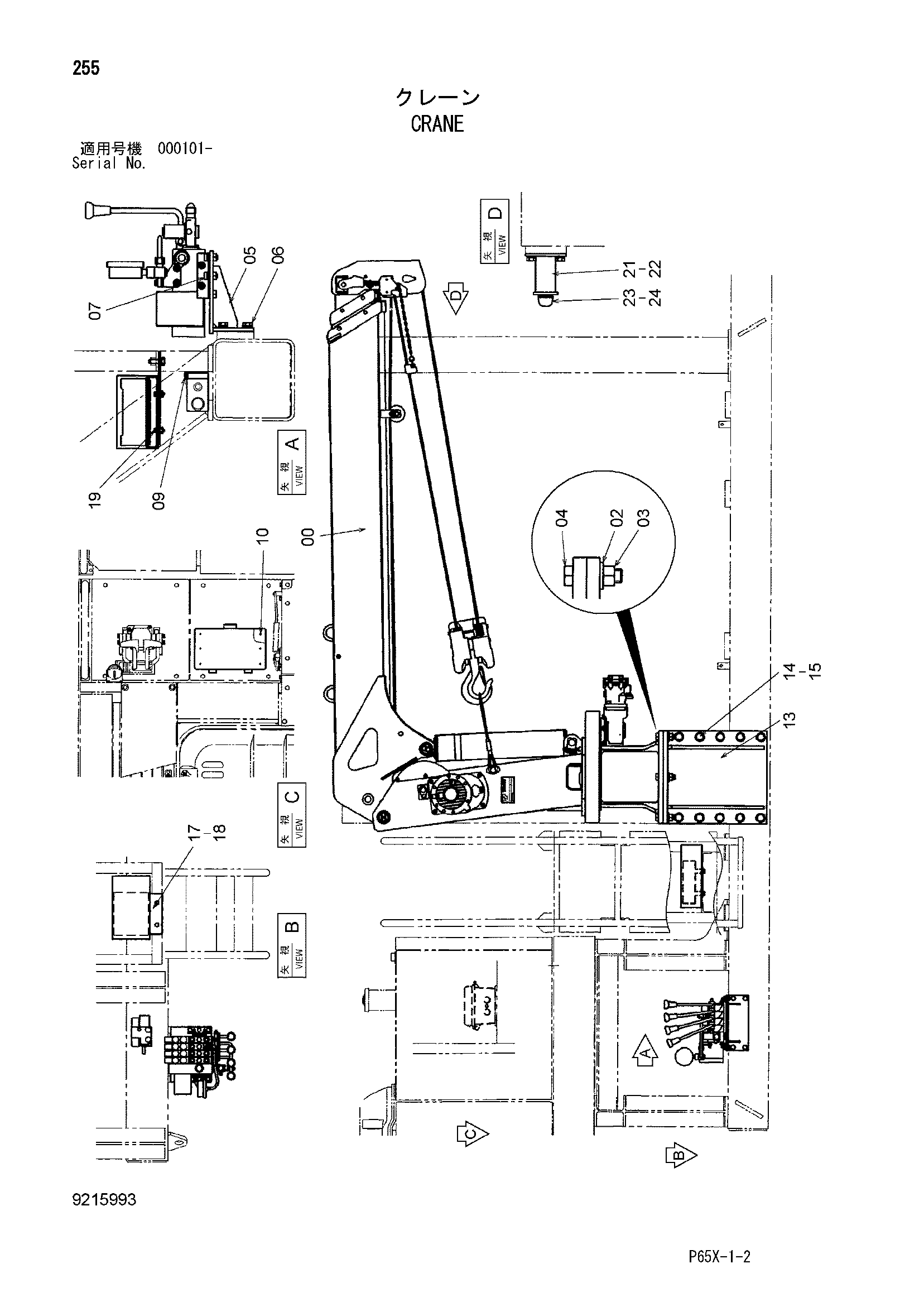

Заводская схема «Кран» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447044 | Кран | 1 |
| 02 | J222022 | Шайба | 8 |
| 03 | J950022 | Гайка | 8 |
| 04 | J922280 | Болт | 8 |
| 05 | 8082254 | Кронштейн | 1 |
| 06 | J011230 | Болт с шайбой | 4 |
| 06 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 07 | J011025 | Болт с шайбой | 5 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 09 | J010860 | Болт с шайбой | 2 |
| 09 | J260860 замена: J900860 | Болт с шайбой | 2 |
| 10 | J450512 | Винт с шайбой | 6 |
| 13 | 8089551 | Кронштейн | 1 |
| 14 | J922260 | Болт | 10 |
| 15 | J222022 | Шайба | 10 |
| 17 | 9759547 | Сиденье | 1 |
| 18 | J011030 | Болт с шайбой | 2 |
| 18 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 19 | J010620 | Болт с шайбой | 4 |
| 19 | J260620 замена: J900620 | Болт с шайбой | 4 |
| 21 | 9760601 | Кронштейн | 1 |
| 22 | J011225 | Болт с шайбой | 4 |
| 22 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 23 | 4294508 | Ограничитель | 1 |
| 24 | J217083 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
