Гате — HITACHI SR-G2000

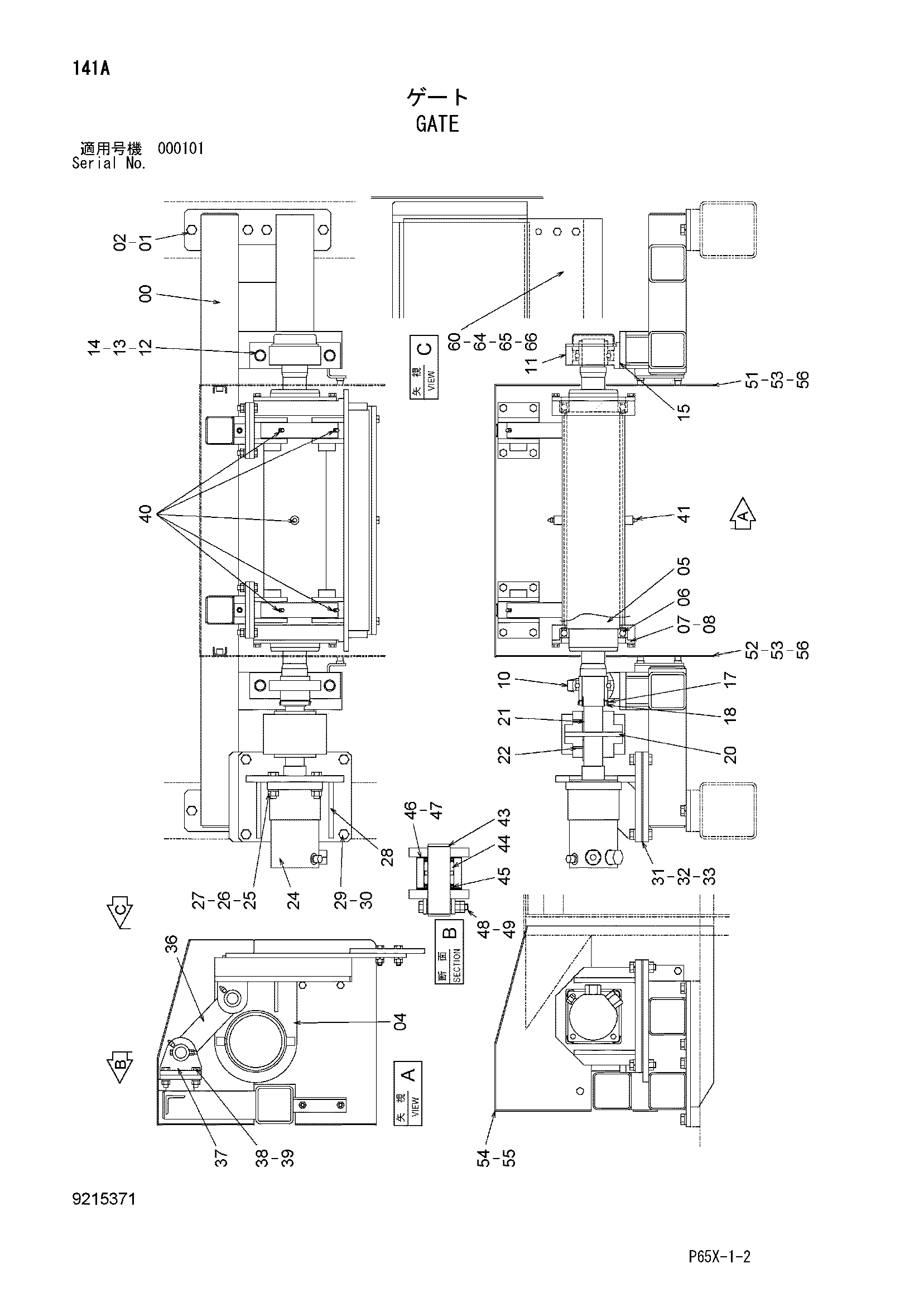

Заводская схема «Гате» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021131 | Базовый | 1 |
| 01 | J901640 | Болт | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 04 | 7042803 | Держатель | 1 |
| 05 | 2048344 | Вал кранк | 1 |
| 06 | 4476415 | Шариковый подшипник | 2 |
| 07 | 4476687 | Держатель | 2 |
| 08 | J011025 | Болт с шайбой | 12 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 10 | 4458388 | Подшипник. блок | 1 |
| 11 | 4476410 | Подшипник. блок | 1 |
| 12 | J901670 | Болт | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | A590116 | Плоская шайба | 4 |
| 15 | 4221841 | Регулировочная шайба 0.5mm | 4 |
| 17 | 454954 | Шайба подшипник. | 1 |
| 18 | 454937 | Гайка подшипник. | 1 |
| 20 | 3095613 | Муфта цепь | 1 |
| 21 | 94-2308 | Шпонка | 2 |
| 22 | M450625 | Установочный винт | 2 |
| 24 | 4476416 | Гидромотор | 1 |
| 24A | 4486967 | Переходник (G1/2) | 2 |
| 24A1 | U12547U | Уплотнительное кольцо | 1 |
| 24B | 4486966 | Переходник (G1/4) | 1 |
| 24B1 | 4510185 | Уплотнительное кольцо | 1 |
| 25 | J901660 | Болт | 4 |
| 26 | A590916 | Пружинная шайба | 4 |
| 27 | J950016 | Гайка | 4 |
| 28 | 8088730 | Базовый гидромотор | 1 |
| 29 | J901660 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 31 | 4476864 | SHIM 3 mm | 2 |
| 32 | 4476865 | Регулировочная шайба 1.2mm | 2 |
| 33 | 4476866 | Регулировочная шайба 0.5mm | 4 |
| 36 | 4610599 | Тяга | 2 |
| 37 | 9759097 | Кронштейн | 2 |
| 38 | J011245 | Болт с шайбой | 8 |
| 38 | J271245 замена: J901245 | Болт с шайбой | 8 |
| 39 | J950012 | Гайка | 8 |
| 40 | J75481 | Пресс-маслёнка | 5 |
| 41 | 94-2021 | Пробка | 1 |
| 43 | 4476688 | Палец | 4 |
| 44 | 4421736 | Втулка | 4 |
| 45 | 4347248 | Пылезащитное уплотнение | 8 |
| 46 | 4359554 | Регулировочная шайба 0.5mm | 8 |
| 47 | 4359555 | Регулировочная шайба 0.8mm | 12 |
| 48 | J900865 | Болт | 4 |
| 49 | M500807 | Гайка | 8 |
| 51 | 9759100 | Крышка | 1 |
| 52 | 9759101 | Крышка | 1 |
| 53 | J021025 | Болт с шайбой | 4 |
| 53 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 54 | 8088748 | Крышка | 1 |
| 55 | J031030 | Болт с шайбой | 4 |
| 55 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 56 | J021020 | Болт с шайбой | 4 |
| 56 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 60 | 4617326 замена: 4623704 | Плуг | 1 |
| 60 | 4623704 | Плуг | 1 |
| 64 | J921245 | Болт | 3 |
| 65 | J950012 | Гайка | 3 |
| 66 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
