Кхуте (бункер) — HITACHI SR-G2000

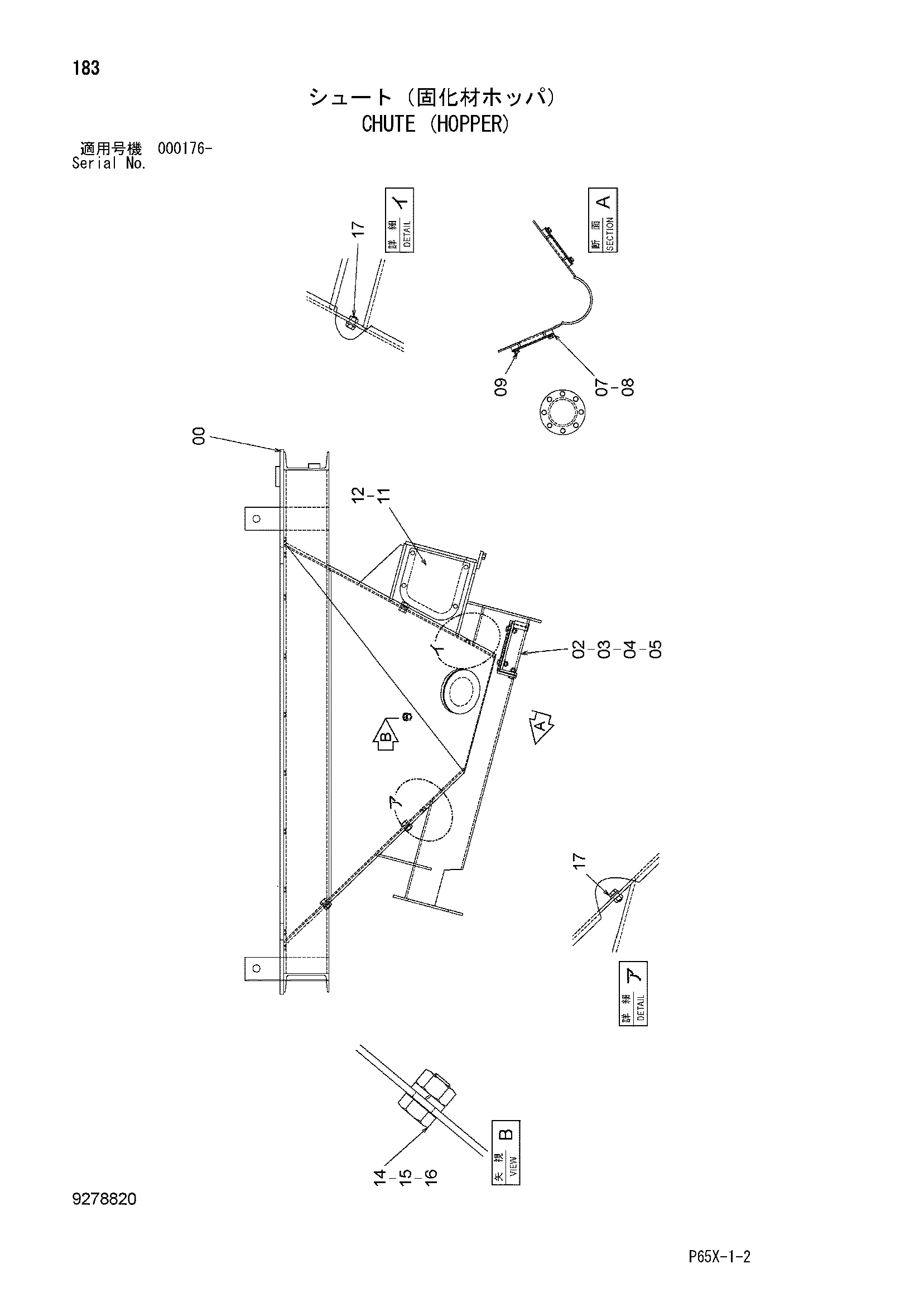

Заводская схема «Кхуте (бункер)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011481 | Кхуте | 1 |
| 02 | 9766767 | Крышка | 1 |
| 03 | J901240 | Болт | 6 |
| 04 | A590912 | Пружинная шайба | 6 |
| 05 | J950012 | Гайка | 6 |
| 07 | 9760386 | Крышка | 2 |
| 08 | 4489191 | Манжета резиновый | 2 |
| 09 | J271225 | Болт с шайбой | 16 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4489123 | Крышка | 2 |
| 12 | J271025 | Болт с шайбой | 8 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | J922030 | Болт | 6 |
| 15 | J257220 | Пружинная шайба | 6 |
| 16 | J950020 | Гайка | 6 |
| 17 | J271020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
