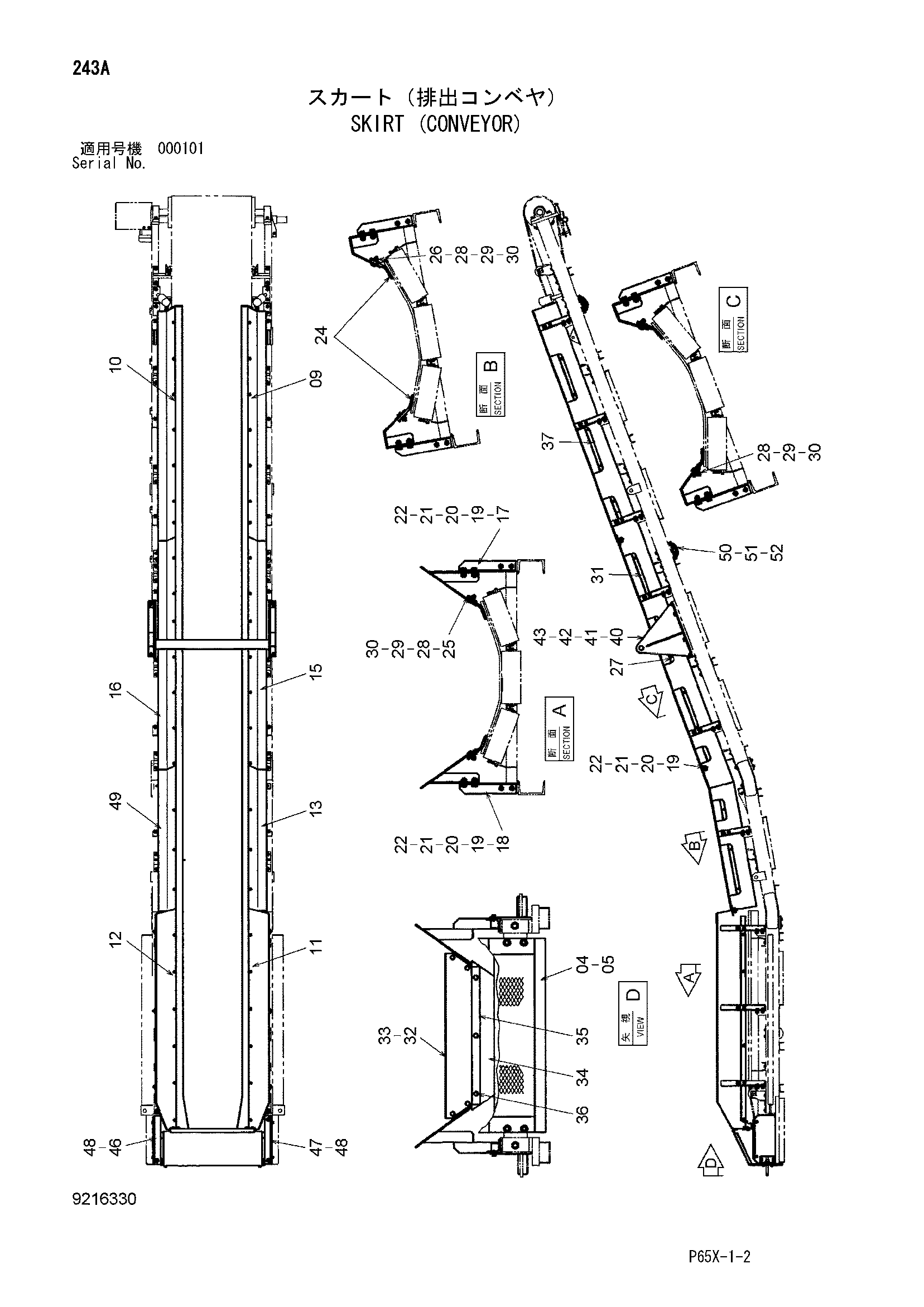

Скирт (конвейер) — HITACHI SR-G2000

Заводская схема «Скирт (конвейер)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	7042875	Крышка	1
05	J031030	Болт с шайбой	4
05	J281030 замена: J901030	Болт с шайбой	4
09	7042898	Скирт	1
10	7042899	Скирт	1
11	7042878	Скирт	1
12	7042892	Скирт	1
13	7042894	Скирт	1
15	7042896	Скирт	1
16	7042897	Скирт	1
17	4428637	Левый кронштейн	9
18	4428638	Правый кронштейн	9
19	J901235	Болт	78
20	A590112	Плоская шайба	156
21	A590912	Пружинная шайба	78
22	J950012	Гайка	78
24	3095392	Резиновая прокладка	1
25	4460308	Штанга плоский	2
26	4428641	Штанга плоский	2
27	4428642	Штанга плоский	2
28	4432554	Болт флусх	46
29	A590110	Плоская шайба	46
30	M660010	U-образная гайка	46
31	4460309	Штанга плоский	2
32	8085331	Пластина	1
33	J021025	Болт с шайбой	4
33	J271025 замена: J901025	Болт с шайбой	4
34	4460325	Резиновая прокладка	1
35	4460326	Штанга плоский	1
36	J021030	Болт с шайбой	3
36	J271030 замена: J901030	Болт с шайбой	3
37	4476169	Штанга плоский	2
40	7042867	Кронштейн	1
41	J901640	Болт	8
42	A590916	Пружинная шайба	8
43	A590116	Плоская шайба	8
46	9744787	Крышка	1
47	9746400	Крышка	1
48	J021020	Болт с шайбой	4
48	J271020 замена: J901020	Болт с шайбой	4
49	7042895	Скирт	1
50	8087238	Крышка	2
51	A590910	Пружинная шайба	8
52	J901030	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
