Каталог запчастей HITACHI
Конвейер — HITACHI SR-G2000

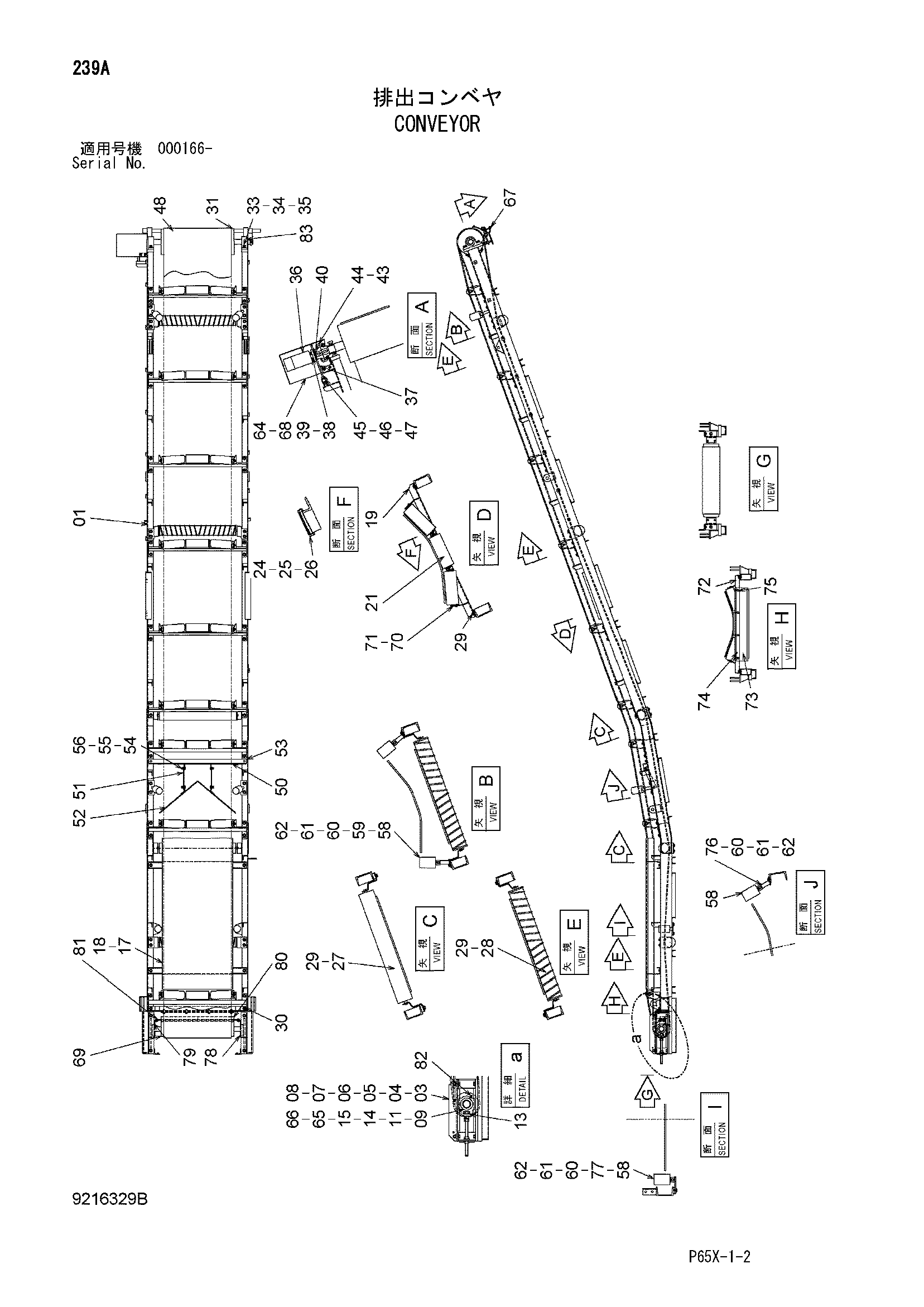

Заводская схема «Конвейер» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5008774 | Рама | 1 |
| 03 | 7035729 | Рама | 1 |
| 04 | 7035730 | Рама | 1 |
| 05 | 8070472 | Рама | 2 |
| 06 | J901640 | Болт | 8 |
| 07 | A590916 | Пружинная шайба | 8 |
| 08 | J950016 | Гайка | 4 |
| 09 | 4400128 | Подшипник. блок | 2 |
| 09 | 4669233 | Подшипник. блок | 2 |
| 11 | 4337482 | Болт регулировочный | 2 |
| 13 | 4367276 | Шайба | 2 |
| 14 | 4359107 | Гайка | 8 |
| 15 | A590120 | Плоская шайба | 2 |
| 17 | 7042861 | Опора | 1 |
| 18 | J281020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 19 | 7043971 | Кронштейн | 9 |
| 21 | 4460096 | Ролик | 27 |
| 24 | J901000 | Болт | 18 |
| 25 | A590110 | Плоская шайба | 18 |
| 26 | M660010 | U-образная гайка | 18 |
| 27 | 4393305 | Ролик | 2 |
| 28 | 4393306 | Ролик | 3 |
| 29 | J281020 | Болт с шайбой | 54 |
| 29A | J901020 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | J281030 | Болт с шайбой | 2 |
| 30A | J901030 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 31 | 7042903 | Шкив привод | 1 |
| 33 | J901650 | Болт | 4 |
| 34 | A590916 | Пружинная шайба | 4 |
| 35 | A590116 | Плоская шайба | 4 |
| 36 | 4392717 | Шестерённый гидромотор | 1 |
| 37 | 4407095 | Пластина | 1 |
| 38 | M341230 | Болт с внутренним шестигранником | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 40 | 4383825 | Регулировочная шайба | 1 |
| 43 | 94-2292 | Шпонка | 1 |
| 44 | 4665649 | Муфта фланец | 1 |
| 45 | 4407083 | Палец | 1 |
| 46 | A590120 | Плоская шайба | 1 |
| 47 | A764040 | Шплинт | 1 |
| 48 | 4476183 замена: 4623707 | Ремень | 1 |
| 48 | 4623707 | Ремень | 1 |
| 50 | 8070473 | Опора | 1 |
| 51 | 4393290 | Тяга | 2 |
| 52 | 8070474 | Отвал | 1 |
| 53 | J271025 | Болт с шайбой | 2 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | J901035 | Болт | 4 |
| 55 | A590110 | Плоская шайба | 8 |
| 56 | J950010 | Гайка | 8 |
| 58 | 4421724 | Каток направляющая | 6 |
| 59 | 8085250 | Кронштейн каток | 2 |
| 60 | J281020 | Болт с шайбой | 12 |
| 60A | J901020 | Болт | 1 |
| 60B | 4486055 | Шайба | 1 |
| 61 | J900825 | Болт | 6 |
| 62 | J950008 | Гайка | 6 |
| 64 | J271025 | Болт с шайбой | 4 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | 4354201 | Втулка | 2 |
| 66 | A590920 | Пружинная шайба | 2 |
| 67 | 4477647 | Фильтр в сборе | 1 |
| 68 | 8089190 | Крышка | 1 |
| 69 | 7043084 | Шкив привод | 1 |
| 70 | 4489923 | Пластина | 18 |
| 71 | J260610 | Болт с шайбой | 18 |
| 71A | J900610 | Болт | 1 |
| 71B | A590106 | Плоская шайба | 1 |
| 72 | 8094275 | Кронштейн | 1 |
| 73 | 4428131 | Скрапер | 1 |
| 74 | 4428132 | Пластина | 1 |
| 75 | J271040 | Болт с шайбой | 4 |
| 75A | J901040 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | 8078261 | Кронштейн каток | 2 |
| 77 | 9764463 | Кронштейн каток | 2 |
| 78 | 8100882 | Правый кронштейн | 1 |
| 79 | 8100883 | Левый кронштейн | 1 |
| 80 | 8100881 | Скрапер | 1 |
| 81 | J271025 | Болт с шайбой | 4 |
| 81A | J901025 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 82 | J75581 | Пресс-маслёнка | 2 |
| 83 | 4401305 | Подшипник. блок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
