Пол кабины (1) — HITACHI SR-G2000

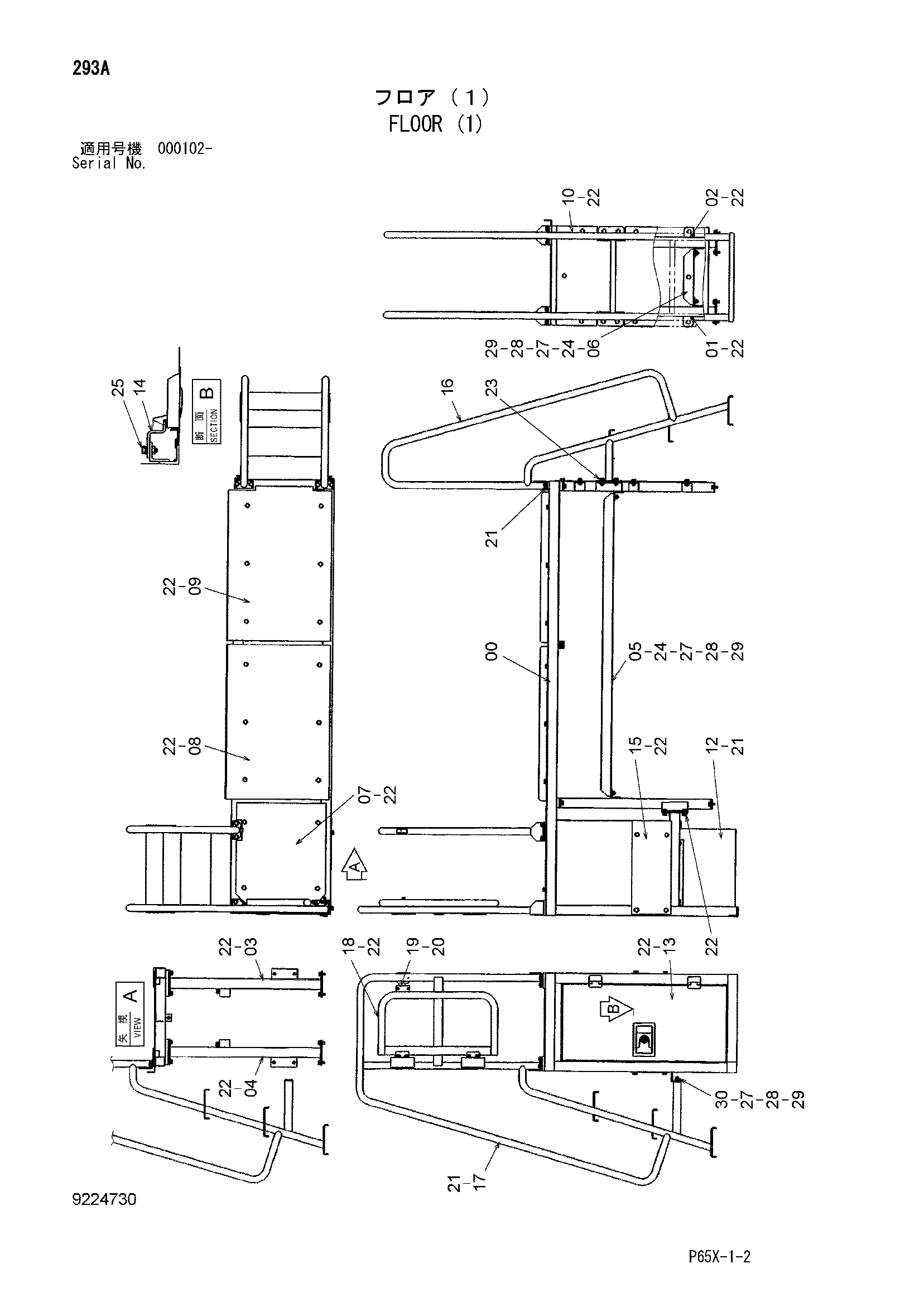

Заводская схема «Пол кабины (1)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021764 | Пол | 1 |
| 01 | 8089271 | Стойка | 1 |
| 02 | 8089272 | Стойка | 1 |
| 03 | 8091745 | Стойка | 1 |
| 04 | 8091746 | Стойка | 1 |
| 05 | 4479526 | Угол | 2 |
| 06 | 9759389 | Кронштейн | 1 |
| 07 | 4479637 | Пластина | 1 |
| 08 | 8089330 | Крышка | 1 |
| 09 | 8089331 | Крышка | 1 |
| 10 | 4479638 | Крышка | 1 |
| 12 | 6021762 | Кронштейн | 1 |
| 13 | 8091747 | Крышка | 1 |
| 13A | 4354011 | Блокировка в сборе | 1 |
| 14 | 4257087 | Ограничитель | 1 |
| 15 | 4601044 | Крышка | 2 |
| 16 | 7043075 замена: 7052909 | Ступень | 1 |
| 16 | 7052909 | Ступень | 1 |
| 17 | 6021771 замена: 6025570 | Ступень | 1 |
| 17 | 6025570 | Ступень | 1 |
| 18 | 8089355 | Поручень | 1 |
| 19 | 4479779 | Ограничитель | 1 |
| 20 | J680416 | Винт с шайбой | 4 |
| 21 | J021020 | Болт с шайбой | 14 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 14 |
| 22 | J021025 | Болт с шайбой | 60 |
| 22 | J271020 замена: J901020 | Болт с шайбой | 60 |
| 23 | J021030 | Болт с шайбой | 4 |
| 23 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 24 | J021035 | Болт с шайбой | 6 |
| 24 | J271035 замена: J901035 | Болт с шайбой | 6 |
| 25 | J031030 | Болт с шайбой | 2 |
| 25 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 27 | A590910 | Пружинная шайба | 8 |
| 28 | A590110 | Плоская шайба | 8 |
| 29 | J950010 | Гайка | 8 |
| 30 | J021040 | Болт с шайбой | 2 |
| 30 | J271040 замена: J901040 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
