Принадлежности трубопроводы (гате, питатель) — HITACHI SR-G2000

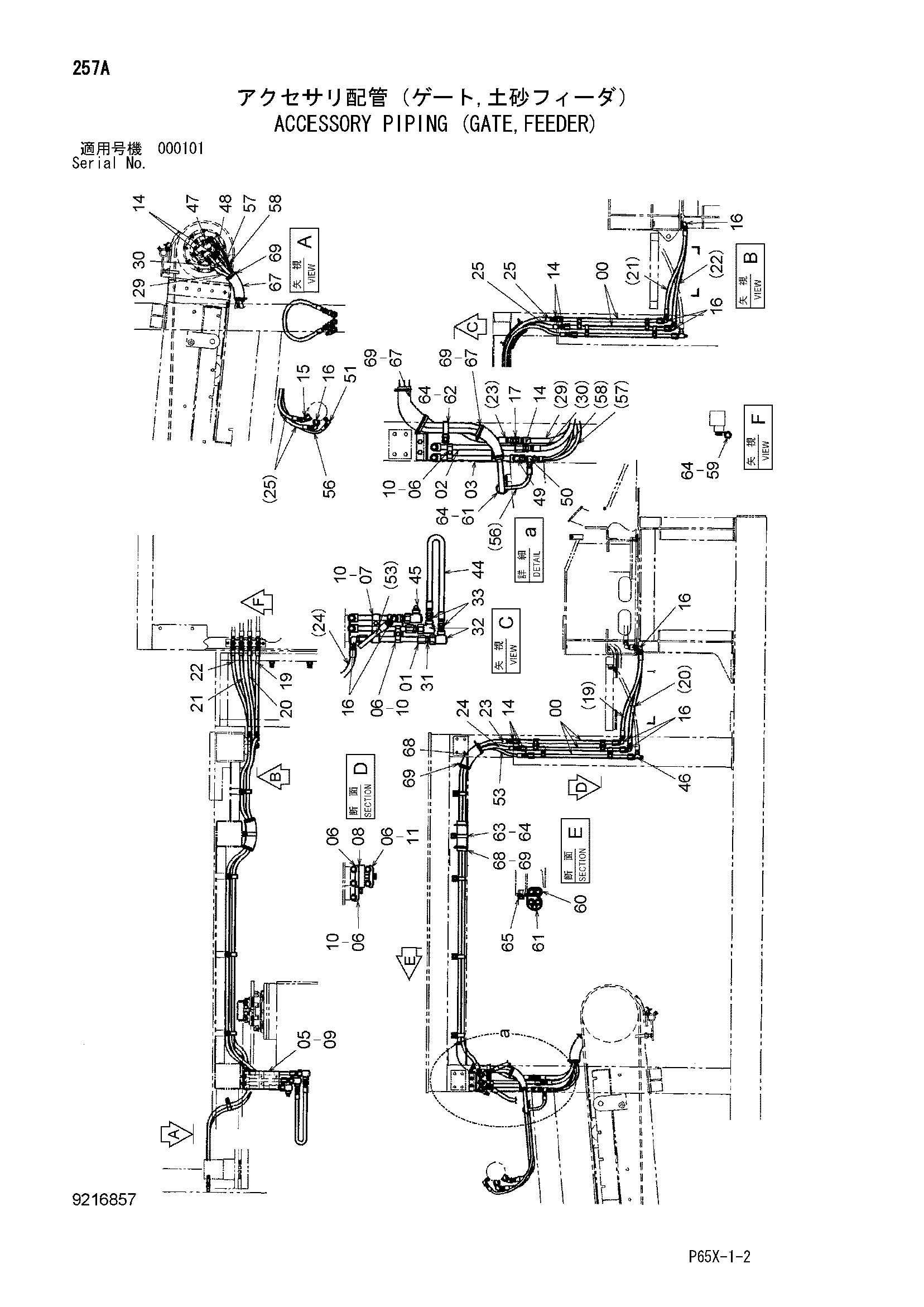

Заводская схема «Принадлежности трубопроводы (гате, питатель)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754614 | Трубка | 5 |
| 01 | 9755596 | Трубка | 1 |
| 02 | 8089303 | Трубка | 1 |
| 03 | 8089304 | Трубка | 1 |
| 05 | 8089322 | Кронштейн | 1 |
| 06 | 4053593 | Хомут трубки | 9 |
| 07 | 4001166 | Хомут трубки | 1 |
| 08 | 4226461 | Проставка | 2 |
| 09 | J011025 | Болт с шайбой | 2 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 10 | J011045 | Болт с шайбой | 7 |
| 10 | J271045 замена: J901045 | Болт с шайбой | 7 |
| 11 | J011095 | Болт с шайбой | 2 |
| 11 | J271095 замена: J901095 | Болт с шайбой | 2 |
| 14 | A852144 | Адаптер | 8 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A852244 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852344 | Угловой штуцер | 11 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4277889 | Адаптер | 1 |
| 19 | 4305258 | Шланг | 1 |
| 20 | 4440082 | Шланг (45) | 1 |
| 21 | 4438369 | Шланг (D6) | 1 |
| 22 | 4340780 | Шланг (A6) | 1 |
| 23 | 4438381 | Шланг (17) | 1 |
| 24 | 4434004 | Шланг (B1) | 1 |
| 25 | 4305292 | Шланг | 2 |
| 29 | 4440082 | Шланг (45) | 1 |
| 30 | 4462044 | Шланг (B2) | 1 |
| 31 | 4234652 | Адаптер | 3 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4288722 | Соединение свивел | 3 |
| 33 | 4221287 | Адаптер | 2 |
| 44 | 4305261 | Шланг | 1 |
| 45 | 94-2024 | Пробка | 1 |
| 46 | 4296066 | Тройник | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | A852122 | Адаптер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852133 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4303816 | Угловой штуцер | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | A852443 | Тройник | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | A852323 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4381255 | Шланг | 1 |
| 56 | 4411991 | Шланг (T2) | 1 |
| 57 | 4436686 | Шланг (T4) | 1 |
| 58 | 4322517 | Шланг (SH) | 1 |
| 59 | 4190273 | Зажим | 2 |
| 60 | 4190266 | Зажим | 4 |
| 61 | 4193848 | Зажим | 5 |
| 62 | 4190265 | Зажим | 1 |
| 63 | 4204136 | Зажим | 1 |
| 64 | J011020 | Болт с шайбой | 5 |
| 64 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 65 | J011025 | Болт с шайбой | 4 |
| 65 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 67 | 4219918 | Резиновая втулка | 3 |
| 68 | 4461012 | Резиновая втулка | 2 |
| 69 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
