Бункер — HITACHI SR-G2000

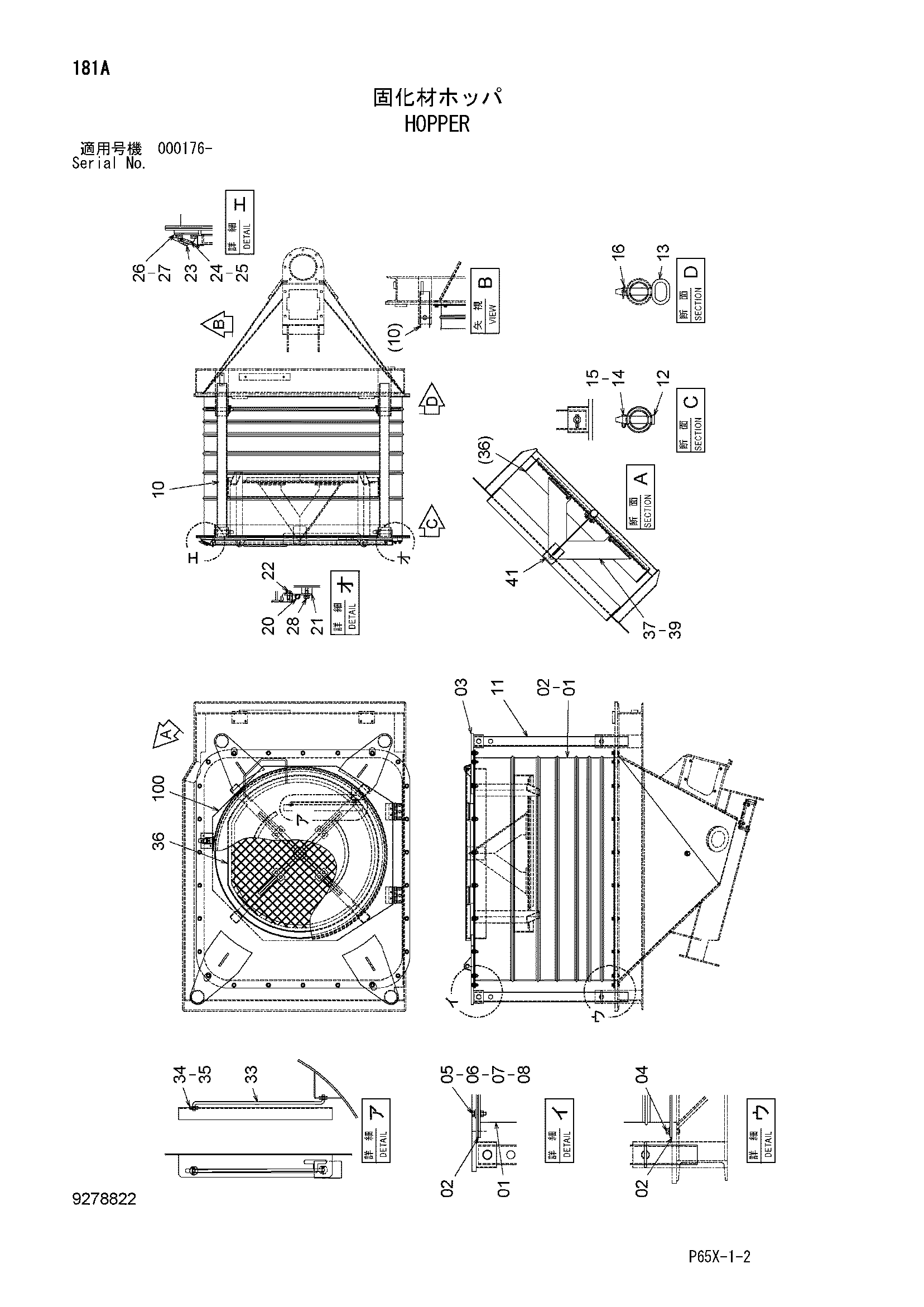

Заводская схема «Бункер» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4600253 | Бункер | 1 |
| 01A | 4448614 | Комплект репаир | 1 |
| 02 | 4600255 | Манжета | 2 |
| 03 | 6021626 | Крышка(1) | 1 |
| 04 | J281245 | Болт с шайбой | 26 |
| 04A | J901245 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 05 | J901240 | Болт | 26 |
| 06 | 449490 | Плоская шайба | 52 |
| 07 | A590912 | Пружинная шайба | 26 |
| 08 | J950012 | Гайка | 26 |
| 10 | 9768062 | Трубка | 1 |
| 11 | 3097672 | Трубка | 3 |
| 12 | 4478018 | Палец | 4 |
| 13 | 8088992 | Палец | 4 |
| 14 | J900845 | Болт | 4 |
| 15 | M500807 | Гайка | 8 |
| 16 | 4001834 | Палец кольцо | 4 |
| 20 | 4405431 | Петля | 2 |
| 21 | 4478265 | Регулировочная шайба 1.0mm | 2 |
| 23 | 4415993 | Защёлка | 1 |
| 24 | J900816 | Болт | 2 |
| 25 | A590908 | Пружинная шайба | 2 |
| 26 | 9760351 | Кронштейн | 1 |
| 27 | J281020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 28 | J271020 | Болт с шайбой | 10 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 33 | 3089667 | Стойка | 1 |
| 34 | J217083 | Шайба | 4 |
| 35 | 4022698 | Стопорный палец | 4 |
| 36 | 7049710 | Сетка | 1 |
| 37 | 8103217 | Резец | 1 |
| 39 | J271025 | Болт с шайбой | 8 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4646866 | Крышка | 1 |
| 100 | 7043975 | Крышка(2) | 1 |
| 100A | 4448607 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
