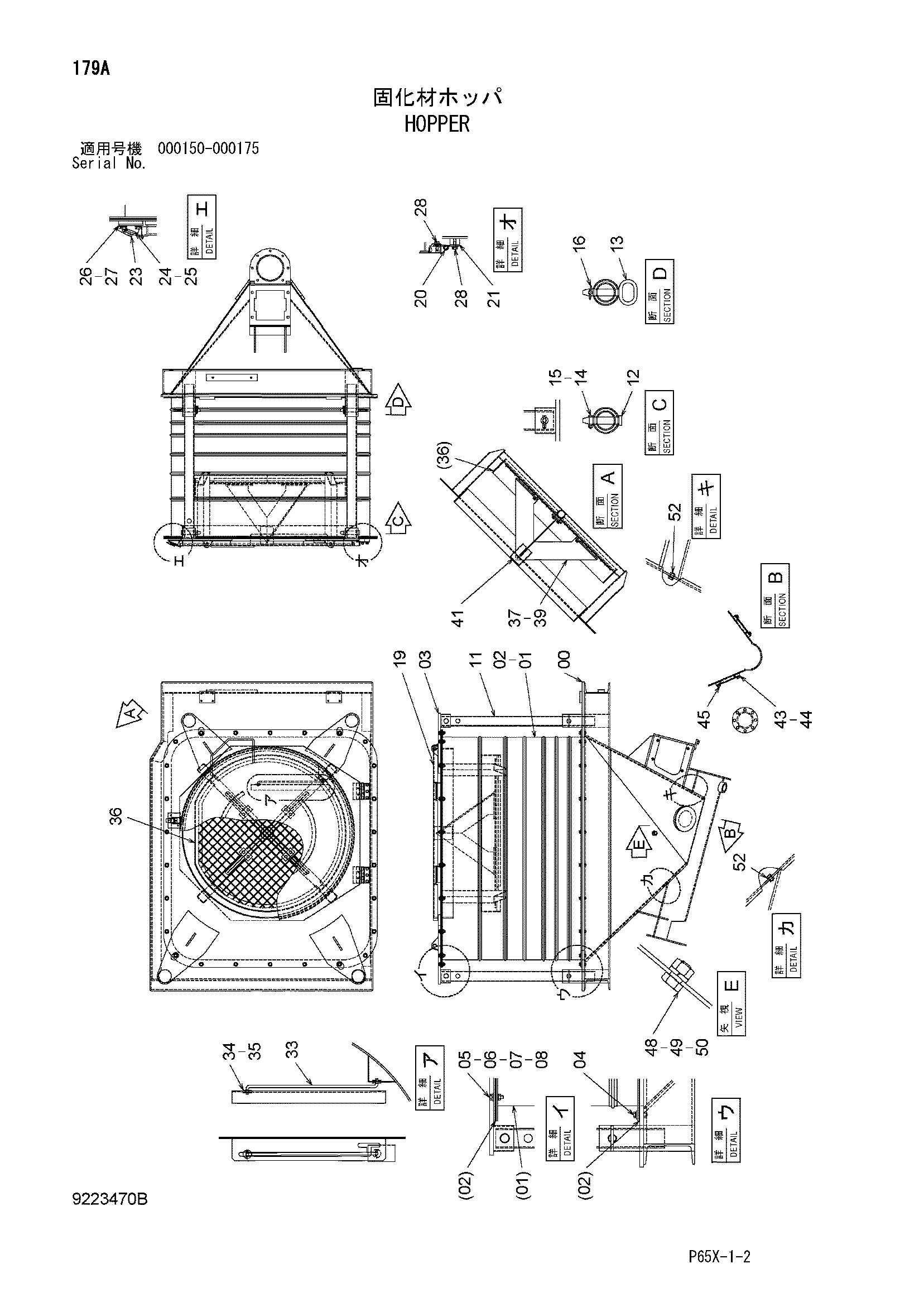

Бункер — HITACHI SR-G2000

Заводская схема «Бункер» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008729	Кхуте	1
01	4600253	Бункер	1
01A	4448614	Комплект репаир	1
02	4600255	Манжета	2
03	6021626	Крышка(1)	1
04	J281245	Болт с шайбой	26
04A	J901245	Болт	1
04B	4249324	Шайба	1
05	J901240	Болт	26
06	449490	Плоская шайба	52
07	A590912	Пружинная шайба	26
08	J950012	Гайка	26
11	3097672	Трубка	4
12	4478018	Палец	4
13	8088992	Палец	4
14	J900845	Болт	4
15	M500807	Гайка	8
16	4001834	Палец кольцо	4
19	7043975	Крышка(2)	1
19A	4448607	Манжета	1
20	4405431	Петля	2
21	4478265	Регулировочная шайба 1.0mm	2
23	4415993	Защёлка	1
24	J900816	Болт	2
25	A590908	Пружинная шайба	2
26	9760351	Кронштейн	1
27	J281020	Болт с шайбой	2
27A	J901020	Болт	1
27B	4486055	Шайба	1
28	J271020	Болт с шайбой	10
28A	J901020	Болт	1
28B	J222010	Шайба	1
33	3089667	Стойка	1
34	J217083	Шайба	4
35	4022698	Стопорный палец	4
36	7049710	Сетка	1
37	8103217	Резец	1
39	J271025	Болт с шайбой	8
39A	J901025	Болт	1
39B	J222010	Шайба	1
41	4646866	Крышка	1
43	9760386	Крышка	2
44	4489191	Манжета резиновый	2
45	J271225	Болт с шайбой	16
45A	J901225	Болт	1
45B	J222012	Шайба	1
48	J922030	Болт	6
49	J257220	Пружинная шайба	6
50	J950020	Гайка	6
52	J271020	Болт с шайбой	4
52A	J901020	Болт	1
52B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
