Электрооборудование — HITACHI SR-G2000

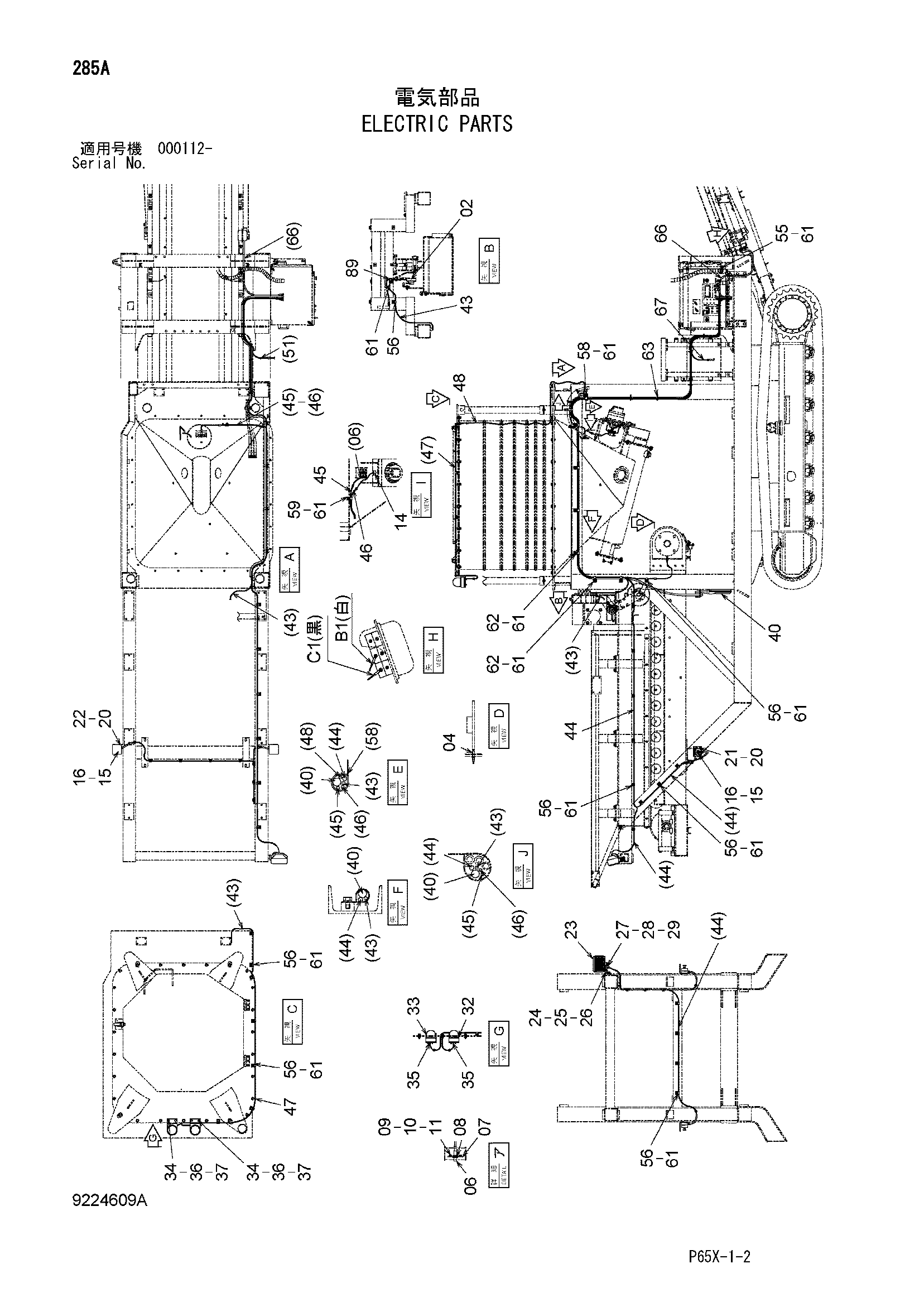

Заводская схема «Электрооборудование» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4406649 | Датчик угла | 1 |
| 04 | 4473971 | Выключатель | 1 |
| 06 | 4473970 замена: 4373901 | Выключатель | 1 |
| 06 | 4673901 | Выключатель | 1 |
| 07 | 4478431 | Пластина | 1 |
| 08 | 4478432 | Манжета | 1 |
| 09 | J900816 | Болт | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | A590108 | Плоская шайба | 2 |
| 14 | 4210661 | Резиновая втулка | 1 |
| 15 | J450412 | Винт с шайбой | 4 |
| 16 | 4450175 | Выключатель | 2 |
| 20 | J271020 | Болт с шайбой | 4 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4613169 | Правый кронштейн | 1 |
| 22 | 4613170 | Левый кронштейн | 1 |
| 23 | 4336570 | Фара | 1 |
| 23A | 4326801 | Ленс блок | 1 |
| 23B | 4326802 | Рама | 1 |
| 23C | 4285648 | Лампа | 1 |
| 23D | 4326803 | Прокладка | 1 |
| 23E | 4307026 | Шайба | 1 |
| 23F | 4307027 | Винт | 4 |
| 23G | A590114 | Плоская шайба | 1 |
| 23H | A590914 | Пружинная шайба | 1 |
| 23I | J952014 | Гайка | 1 |
| 24 | 4224631 | Кронштейн | 1 |
| 25 | J901425 | Болт | 1 |
| 26 | A590914 | Пружинная шайба | 1 |
| 27 | 4254604 | Жгут проводов | 1 |
| 28 | M430613 | Винт | 1 |
| 29 | A590906 | Пружинная шайба | 1 |
| 32 | 4429413 | Фонарь воркинг (RED) | 1 |
| 32A | 4650346 | Крышка | 1 |
| 32B | 4619772 | Бубл | 1 |
| 33 | 4460269 | Фонарь воркинг (йеллов) | 1 |
| 33A | 4614254 | Крышка | 1 |
| 33B | 4619772 | Бубл | 1 |
| 34 | 4457751 | Кронштейн | 2 |
| 35 | 94-2816 | Резиновая втулка | 2 |
| 36 | J271020 | Болт с шайбой | 4 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | A590110 | Плоская шайба | 4 |
| 40 | 4475927 | Выключатель подвесной | 1 |
| 43 | 4478713 | Трос | 1 |
| 44 | 2048458 | Жгут проводов | 1 |
| 45 | 3095903 | Жгут проводов | 1 |
| 46 | 4478714 | Трос | 1 |
| 47 | 3095901 | Жгут проводов | 1 |
| 48 | 3095902 | Жгут проводов | 1 |
| 55 | 4190291 | Зажим | 1 |
| 56 | 4190261 | Зажим | 22 |
| 58 | 4190264 | Зажим | 1 |
| 59 | 4192018 | Зажим | 1 |
| 61 | J271020 | Болт с шайбой | 32 |
| 61A | J901020 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 62 | 4192035 | Зажим | 6 |
| 63 | 4055312 | Ленточный зажим | 15 |
| 66 | 4601406 | Трос | 1 |
| 67 | 4613606 | Жгут проводов | 1 |
| 89 | 4190261 | Зажим | 1 |
| 89 | 4192018 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
