Пол (3) — HITACHI SR-G2000

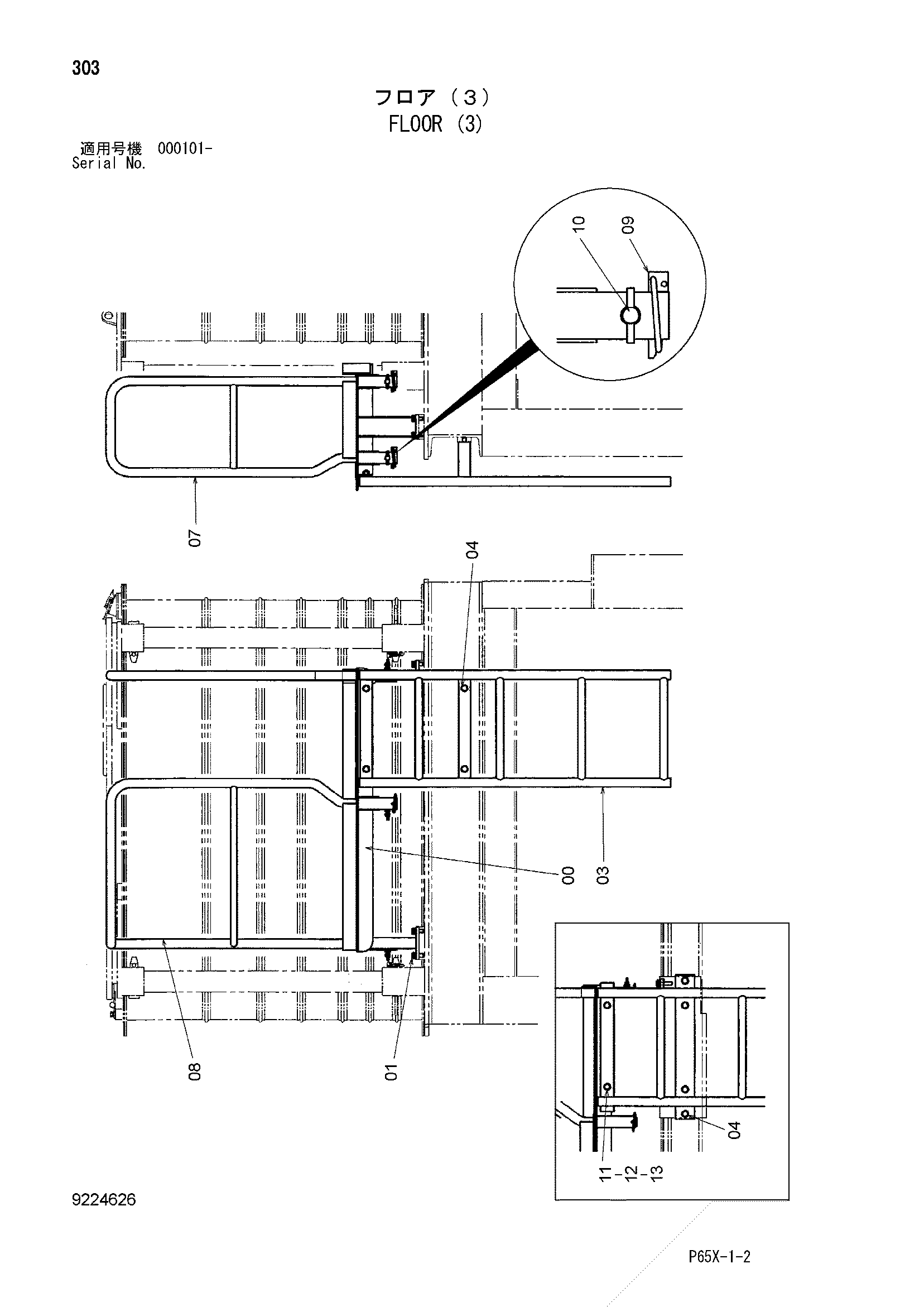

Заводская схема «Пол (3)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042991 | Пол | 1 |
| 00 | 7043977 | Пол | 1 |
| 01 | J021235 | Болт с шайбой | 8 |
| 01 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 03 | 8089134 замена: 8107178 | Лестница | 1 |
| 03 | 8091339 замена: 8107178 | Лестница | 1 |
| 03 | 8107178 | Лестница | 1 |
| 04 | J021235 | Болт с шайбой | 4 |
| 04 | J021230 | Болт с шайбой | 4 |
| 04 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 07 | 8089075 | Поручень | 1 |
| 08 | 8089643 | Поручень | 1 |
| 08 | 8089136 | Поручень | 1 |
| 09 | 9700006 | Палец кольцо | 4 |
| 10 | M360816 | Болт винг | 4 |
| 10 | M361020 | Болт винг | 4 |
| 11 | J021240 | Болт с шайбой | 2 |
| 12 | A590112 | Плоская шайба | 2 |
| 13 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
