Смеситель — HITACHI SR-G2000

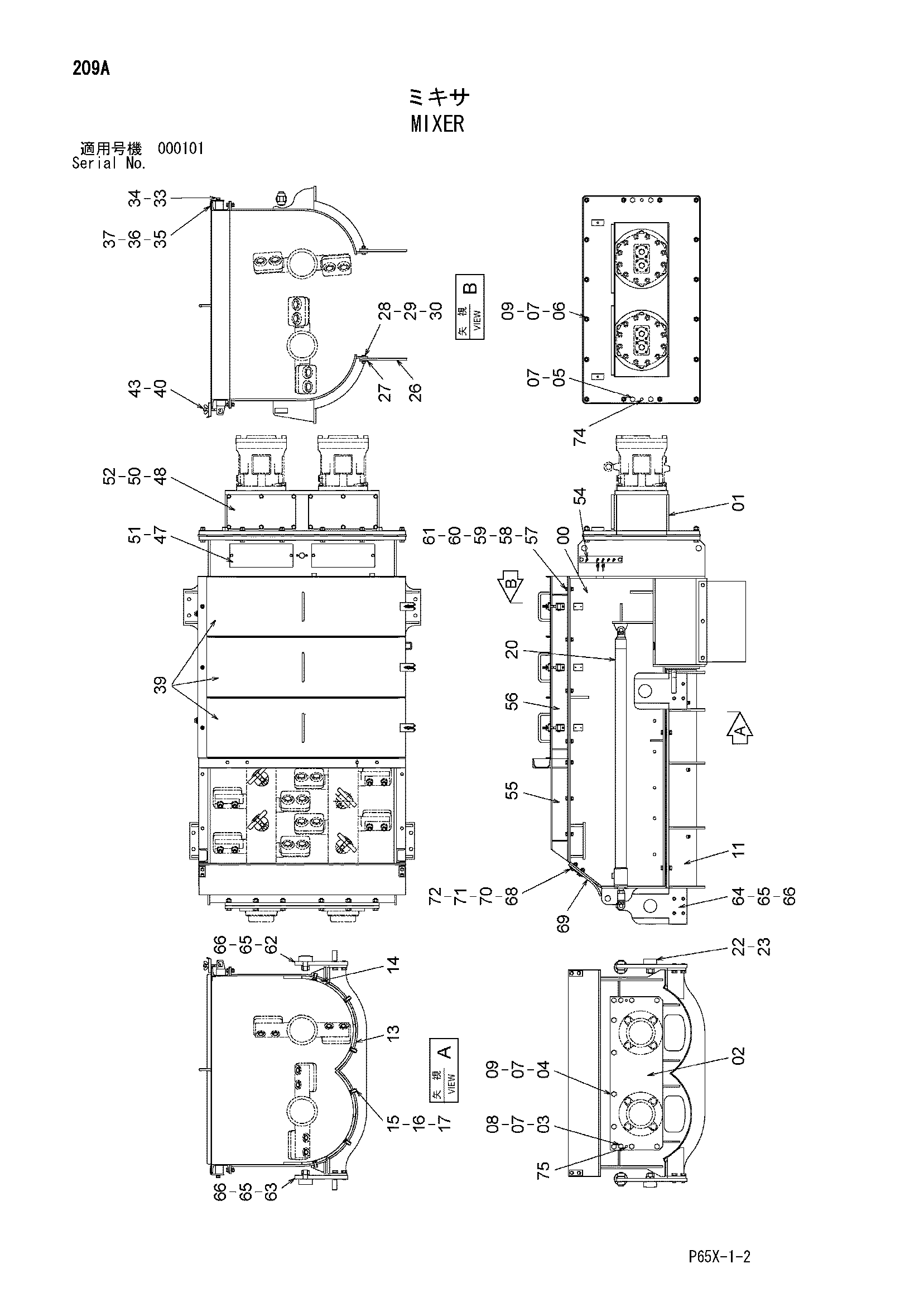

Заводская схема «Смеситель» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008427 | Рама | 1 |
| 01 | 6023161 | Базовый гидромотор | 1 |
| 02 | 3095624 | Пластина | 1 |
| 03 | J901622 замена: J901625 | Болт | 4 |
| 03 | J901625 | Болт | 4 |
| 04 | J901655 | Болт | 8 |
| 05 | J901622 замена: J901625 | Болт | 4 |
| 05 | J901625 | Болт | 4 |
| 06 | J901680 | Болт | 16 |
| 07 | A590916 | Пружинная шайба | 32 |
| 08 | A590116 | Плоская шайба | 4 |
| 09 | J950016 | Гайка | 24 |
| 11 | 6021102 | Рама | 1 |
| 13 | 4475428 | Линер | 12 |
| 14 | 4600642 | Линер | 6 |
| 15 | 4261782 | Болт флусх | 18 |
| 16 | A590112 | Плоская шайба | 18 |
| 17 | M660012 | U-образная гайка | 18 |
| 20 | 4476274 | Гидроцилиндр | 2 |
| 22 | 4600541 | Ролик | 4 |
| 23 | J257224 | Пружинная шайба | 4 |
| 26 | 4476994 | Резиновая прокладка | 2 |
| 27 | 4476995 | Пластина | 2 |
| 28 | J901040 | Болт | 6 |
| 29 | A590910 | Пружинная шайба | 6 |
| 30 | J950010 | Гайка | 6 |
| 33 | 4476604 | Угол | 1 |
| 34 | J031225 | Болт с шайбой | 2 |
| 34 | J281225 замена: J901225 | Болт с шайбой | 2 |
| 35 | J781025 | Болт с внутренним шестигранником | 3 |
| 36 | A590910 | Пружинная шайба | 3 |
| 37 | J950010 | Гайка | 3 |
| 39 | 7042760 | Крышка | 3 |
| 40 | 4608455 | Замок | 3 |
| 43 | M470510 | Винт | 6 |
| 47 | 4476605 | Крышка | 2 |
| 48 | 4600651 | Крышка | 2 |
| 50 | 4600655 | Манжета | 2 |
| 51 | J010820 | Болт с шайбой | 4 |
| 51 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 52 | J271020 | Болт с шайбой | 12 |
| 52A | J901020 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 55 | 7043751 | Базовый | 1 |
| 56 | 7043752 | Базовый | 1 |
| 57 | J901035 | Болт | 14 |
| 58 | J21683 | Шайба уклон | 14 |
| 59 | A590110 | Плоская шайба | 14 |
| 60 | A590910 | Пружинная шайба | 14 |
| 61 | J950010 | Гайка | 14 |
| 62 | 8099046 | Пластина | 1 |
| 63 | 8099047 | Пластина | 1 |
| 64 | 8088569 | Пластина | 2 |
| 65 | J901640 | Болт | 16 |
| 66 | A590916 | Пружинная шайба | 16 |
| 68 | 4479509 | Пластина | 2 |
| 69 | 4479510 | Резиновая прокладка | 1 |
| 70 | J901040 | Болт | 4 |
| 71 | A590910 | Пружинная шайба | 4 |
| 72 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
