Смеситель трубопроводы — HITACHI SR-G2000

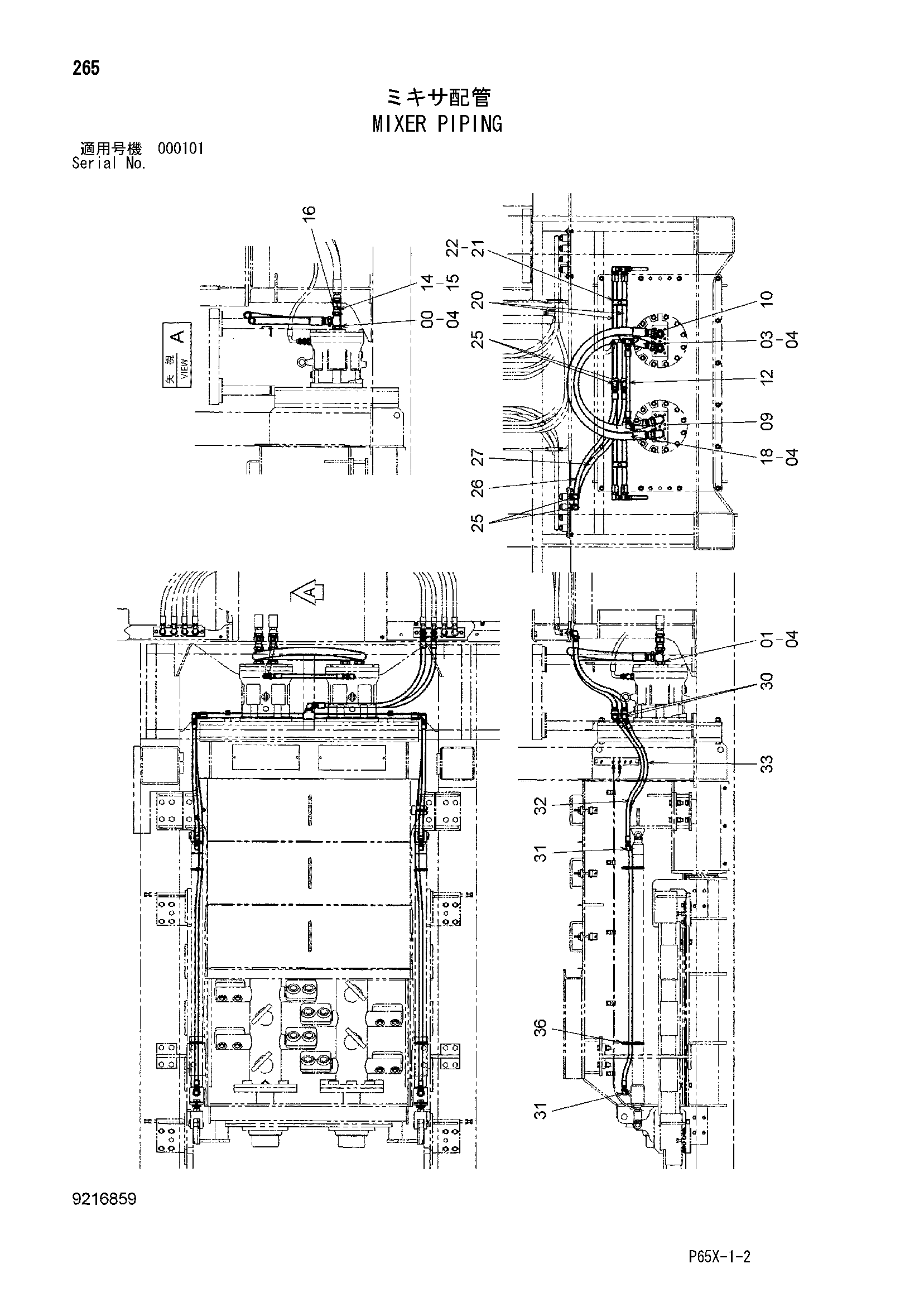

Заводская схема «Смеситель трубопроводы» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853488 | Тройник | 2 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | A853388 | Угловой штуцер | 2 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4205320 | Шланг | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 6 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852444 | Тройник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4366756 | Шланг (PD) | 1 |
| 14 | 4381389 | Адаптер | 2 |
| 15 | 4187328 | Уплотнительное кольцо | 2 |
| 16 | A885003 | Пробка | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4239703 | Шланг | 1 |
| 20 | 9759346 | Трубка | 2 |
| 21 | 4053593 | Хомут трубки | 2 |
| 22 | J011045 | Болт с шайбой | 2 |
| 22 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 25 | A852344 | Угловой штуцер | 4 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4318419 | Шланг (PA) | 1 |
| 27 | 4365242 | Шланг (ML) | 1 |
| 30 | A852343 | Угловой штуцер | 4 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4154657 | Угловой штуцер | 4 |
| 32 | 4327391 | Шланг | 2 |
| 33 | 4327404 | Шланг | 2 |
| 36 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
