Аркх гидромолот (1) — HITACHI SR-G2000

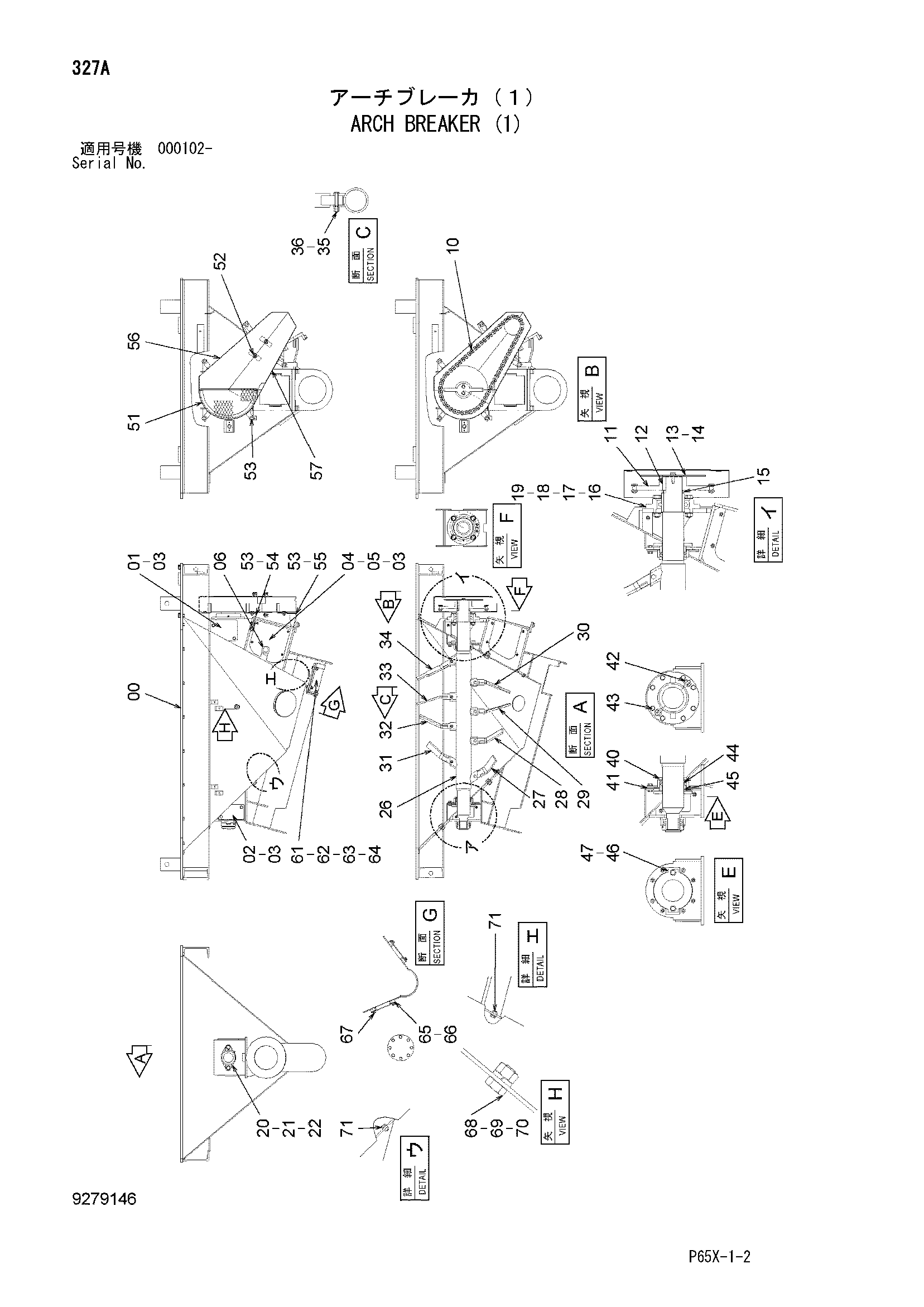

Заводская схема «Аркх гидромолот (1)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011108 | Кхуте | 1 |
| 01 | 4662677 | Крышка(2) | 2 |
| 02 | 4662678 | Крышка(1) | 2 |
| 03 | J271025 | Болт с шайбой | 16 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4662680 | Крышка | 1 |
| 05 | 4489123 | Крышка | 1 |
| 06 | 4479603 | Резиновая втулка | 1 |
| 10 | 4662801 | Цепь | 1 |
| 11 | 4662804 | Звёздочка | 1 |
| 12 | 94-2365 | Шпонка | 2 |
| 13 | 4672653 | Фиксатор | 1 |
| 14 | J271230 | Болт с шайбой | 2 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4662807 | Втулка | 1 |
| 16 | 4662808 | Подшипник. блок | 1 |
| 17 | J922090 | Болт | 4 |
| 18 | J950020 | Гайка | 4 |
| 19 | A590120 | Плоская шайба | 8 |
| 20 | 4662809 | Подшипник. блок | 1 |
| 21 | J901645 | Болт | 2 |
| 22 | A590116 | Плоская шайба | 2 |
| 26 | 7051796 | Вал | 1 |
| 27 | 9767069 | Винг | 1 |
| 28 | 9767070 | Винг | 1 |
| 29 | 9767071 | Винг | 1 |
| 30 | 9767072 | Винг | 1 |
| 31 | 9767073 | Винг | 1 |
| 32 | 9767074 | Винг | 1 |
| 33 | 9767075 | Винг | 1 |
| 34 | 9767076 | Винг | 1 |
| 35 | J901285 | Болт | 8 |
| 36 | J950012 | Гайка | 16 |
| 40 | 8107507 | Корпус | 4 |
| 41 | 4662981 | Манжета резиновый | 2 |
| 42 | J271025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271030 | Болт с шайбой | 16 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4662982 | Манжета | 4 |
| 45 | 4672652 | Толкатель | 2 |
| 46 | 4662984 | Пластина | 2 |
| 47 | J271240 | Болт с шайбой | 4 |
| 47A | J901240 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 51 | 8107526 | Крышка | 1 |
| 52 | J271025 | Болт с шайбой | 4 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J281025 | Болт с шайбой | 9 |
| 53A | J901025 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 54 | 9767105 | Стойка | 1 |
| 55 | 9768052 | Стойка | 1 |
| 56 | 7052529 | Крышка(1) | 1 |
| 57 | 7052532 | Крышка(2) | 1 |
| 61 | 9766767 | Крышка | 1 |
| 62 | J901240 | Болт | 6 |
| 63 | A590912 | Пружинная шайба | 6 |
| 64 | J950012 | Гайка | 6 |
| 65 | 9760386 | Крышка | 2 |
| 66 | 4489191 | Манжета резиновый | 2 |
| 67 | J271225 | Болт с шайбой | 16 |
| 67A | J901225 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 68 | J922030 | Болт | 6 |
| 69 | J257220 | Пружинная шайба | 6 |
| 70 | J950020 | Гайка | 6 |
| 71 | J271020 | Болт с шайбой | 4 |
| 71A | J901020 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
