Соил питатель — HITACHI SR-G2000

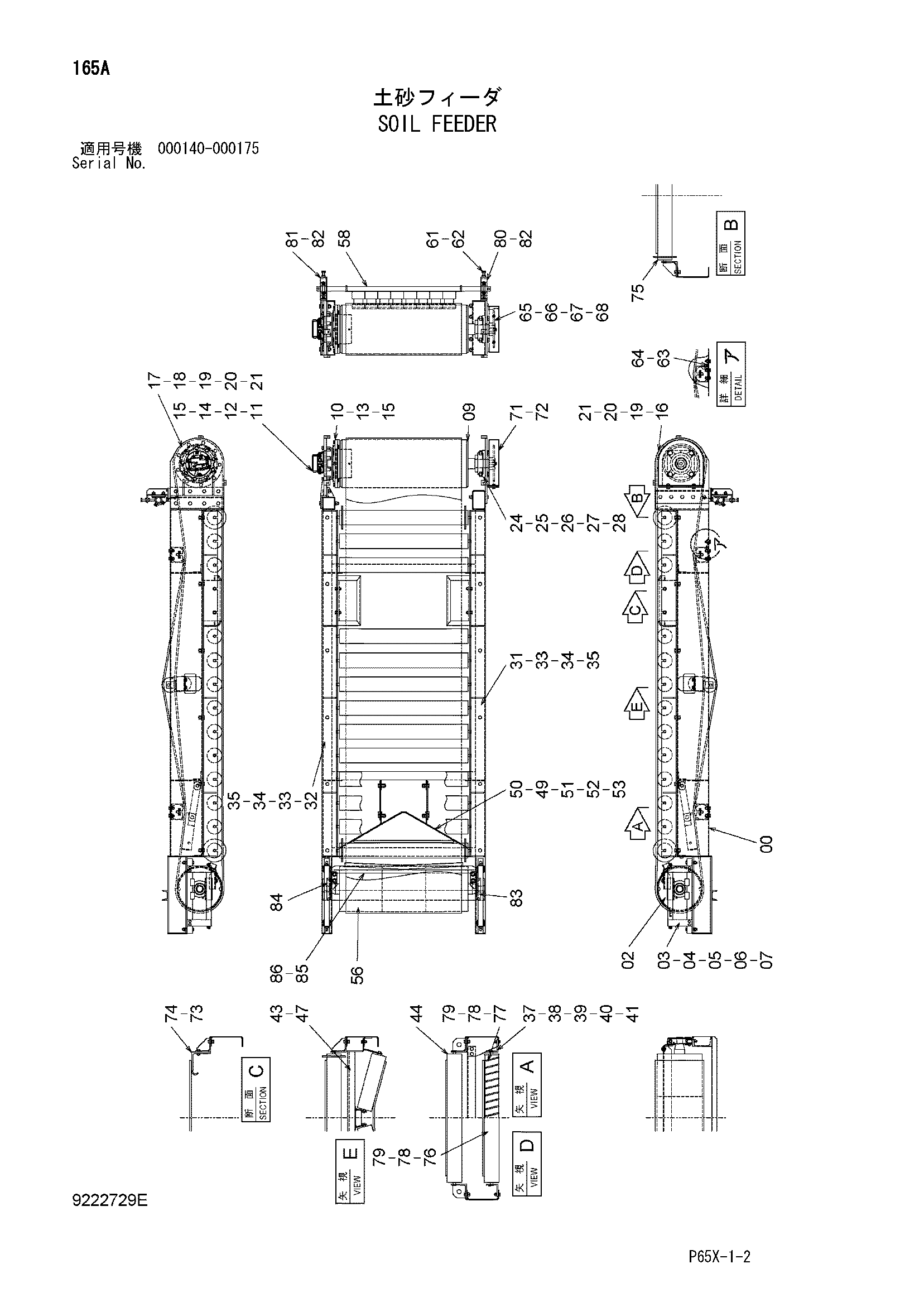

Заводская схема «Соил питатель» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021772 | Рама | 1 |
| 02 | 8091611 | Шкив таил | 1 |
| 03 | 4600422 | Подшипник. блок | 2 |
| 04 | J901280 | Болт | 4 |
| 05 | A590712 | Шайба уклон | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | J950012 | Гайка | 4 |
| 09 | 8091612 | Шкив привод | 1 |
| 10 | 4600414 | Фланец | 1 |
| 11 | 4428465 | Гидромотор | 1 |
| 12 | J781435 | Болт с внутренним шестигранником | 9 |
| 13 | J901435 | Болт | 9 |
| 14 | J901440 | Болт | 9 |
| 15 | A590914 | Пружинная шайба | 18 |
| 16 | 8091772 | Рама | 1 |
| 17 | 8091773 | Рама | 1 |
| 18 | J901655 | Болт | 4 |
| 19 | J901608 | Болт | 9 |
| 20 | A590916 | Пружинная шайба | 13 |
| 21 | J950016 | Гайка | 13 |
| 24 | 4482521 | Подшипник. блок | 1 |
| 25 | J922070 | Болт | 4 |
| 26 | A590120 | Плоская шайба | 4 |
| 27 | A590920 | Пружинная шайба | 4 |
| 28 | J950020 | Гайка | 4 |
| 31 | 7044175 | Кронштейн | 1 |
| 32 | 7044176 | Кронштейн | 1 |
| 33 | J901635 | Болт | 12 |
| 34 | A590916 | Пружинная шайба | 12 |
| 35 | J950016 | Гайка | 12 |
| 37 | 4600415 | Кронштейн | 4 |
| 38 | J901235 | Болт | 8 |
| 39 | A590112 | Плоская шайба | 8 |
| 40 | A590912 | Пружинная шайба | 8 |
| 41 | J950012 | Гайка | 8 |
| 43 | J271235 | Болт с шайбой | 4 |
| 43A | J901235 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | 4600421 | Ролик | 11 |
| 47 | 4633780 | Ролик | 1 |
| 49 | 4601192 | Пластина | 2 |
| 50 | 8091610 | Отвал | 1 |
| 51 | J901645 | Болт | 4 |
| 52 | M660016 | U-образная гайка | 4 |
| 53 | J950016 | Гайка | 4 |
| 56 | 4601193 | Ремень | 1 |
| 58 | 4638746 | Фильтр | 1 |
| 61 | M261600 | Болт | 2 |
| 62 | J950016 | Гайка | 2 |
| 63 | 9764129 | Скрапер | 1 |
| 64 | J271235 | Болт с шайбой | 2 |
| 64A | J901235 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 65 | 4600416 | Звёздочка | 1 |
| 66 | 4489080 | Шпонка | 1 |
| 67 | 4600419 | Пластина | 1 |
| 68 | J271225 | Болт с шайбой | 1 |
| 68A | J901225 | Болт | 1 |
| 68B | J222012 | Шайба | 1 |
| 71 | 8085996 | Крышка | 1 |
| 72 | J271230 | Болт с шайбой | 2 |
| 72A | J901230 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
| 73 | 9762909 | Опора | 2 |
| 74 | J271240 | Болт с шайбой | 4 |
| 74A | J901240 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 75 | 4625202 | Ролик | 2 |
| 76 | 4486544 | Ролик | 1 |
| 77 | 4486545 | Ролик | 1 |
| 78 | 4633739 | Пластина шпонка | 4 |
| 79 | J260612 | Болт с шайбой | 8 |
| 79A | J900612 | Болт | 1 |
| 79B | A590106 | Плоская шайба | 1 |
| 80 | 9764553 | Правый кронштейн | 1 |
| 81 | 9764554 | Левый кронштейн | 1 |
| 82 | J271220 | Болт с шайбой | 4 |
| 82A | J901220 | Болт | 1 |
| 82B | J222012 | Шайба | 1 |
| 83 | 8101061 | Правый кронштейн | 1 |
| 84 | 8101062 | Левый кронштейн | 1 |
| 85 | 8101063 | Скрапер | 1 |
| 86 | J281025 | Болт с шайбой | 4 |
| 86A | J901025 | Болт | 1 |
| 86B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
