Питатель (1) — HITACHI SR-G2000

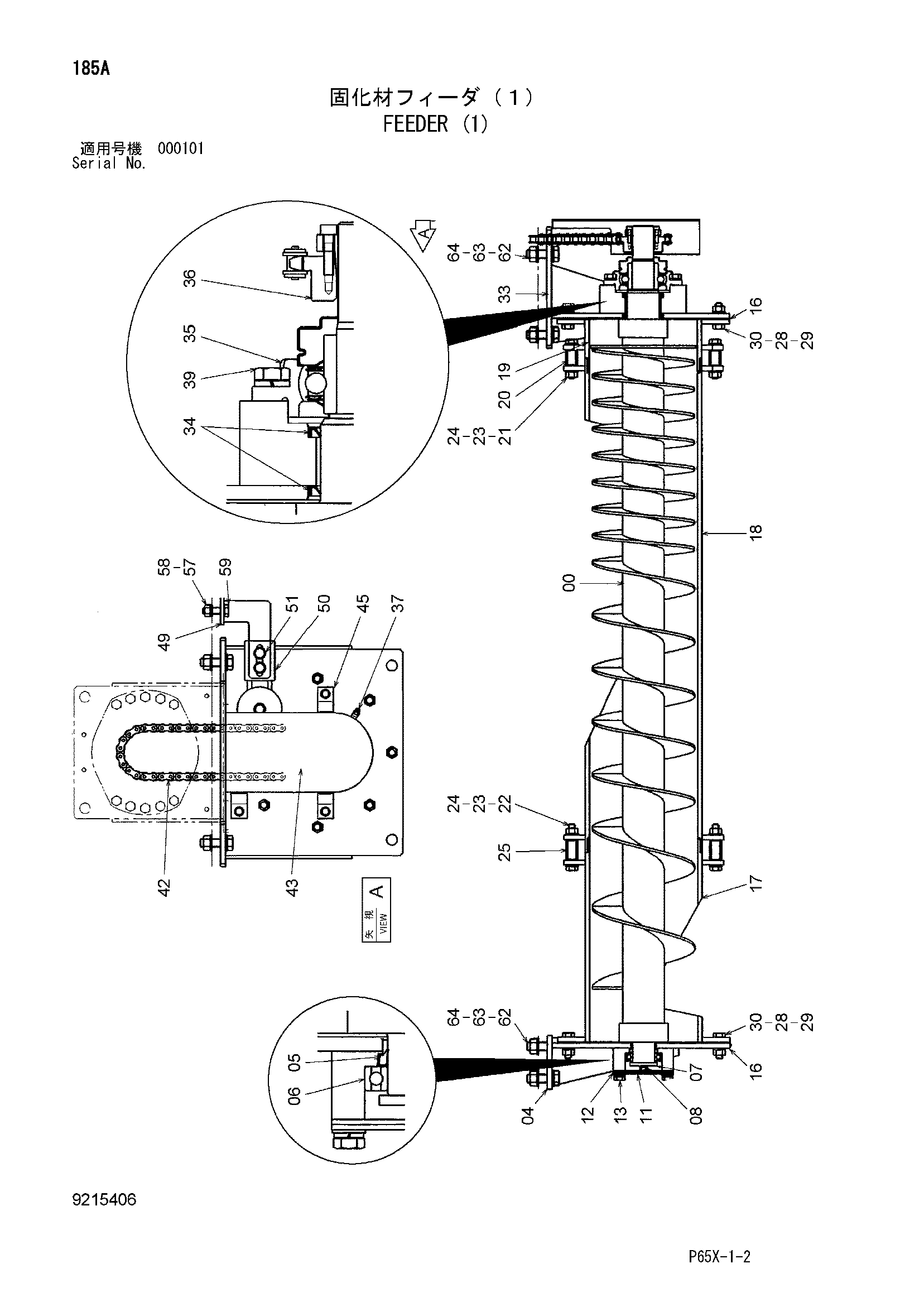

Заводская схема «Питатель (1)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7041711 замена: 7050940	Винт шнек	1
04	8088482	Опора	1
05	4475046	Пылезащитное уплотнение	1
06	990983	Шариковый подшипник	1
07	492065	Фиксатор	1
08	J010820	Болт с шайбой	2
08	J260820 замена: J900820	Болт с шайбой	2
11	4477407	Крышка подшипник.	1
12	4477408	Манжета	1
13	J011025	Болт с шайбой	4
13	J271025 замена: J901025	Болт с шайбой	4
16	4474843	Манжета резиновый	2
17	8088479	Корпус задний	1
18	8088480	Корпус	1
19	8088481	Корпус передний	1
20	4359771	Втулка	2
21	J901265	Болт	2
22	J901280	Болт	2
23	A590112	Плоская шайба	8
24	J950012	Гайка	4
25	4479591	Втулка	2
28	A590912	Пружинная шайба	16
29	J950012	Гайка	16
30	J901240	Болт	16
33	7042588	Опора	1
34	4475052	Пылезащитное уплотнение	2
35	4475047	Подшипник. блок	1
36	4475048	Звёздочка цепь	1
37	J75481	Пресс-маслёнка	1
39	J011235	Болт с шайбой	4
39	J271235 замена: J901235	Болт с шайбой	4
42	4475051	Цепь каток	1
43	8088547	Крышка	1
45	J020816	Болт с шайбой	3
45	J260816 замена: J900816	Болт с шайбой	3
49	9758204	Кронштейн	1
50	4475050	Механизм натяжения	1
51	J021045	Болт с шайбой	2
51	J271045 замена: J901045	Болт с шайбой	2
57	A590912	Пружинная шайба	2
58	J950012	Гайка	2
59	J901240	Болт	2
62	J901650	Болт	8
63	A590116	Плоская шайба	16
64	J950016	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
