Бункер — HITACHI SR-G2000

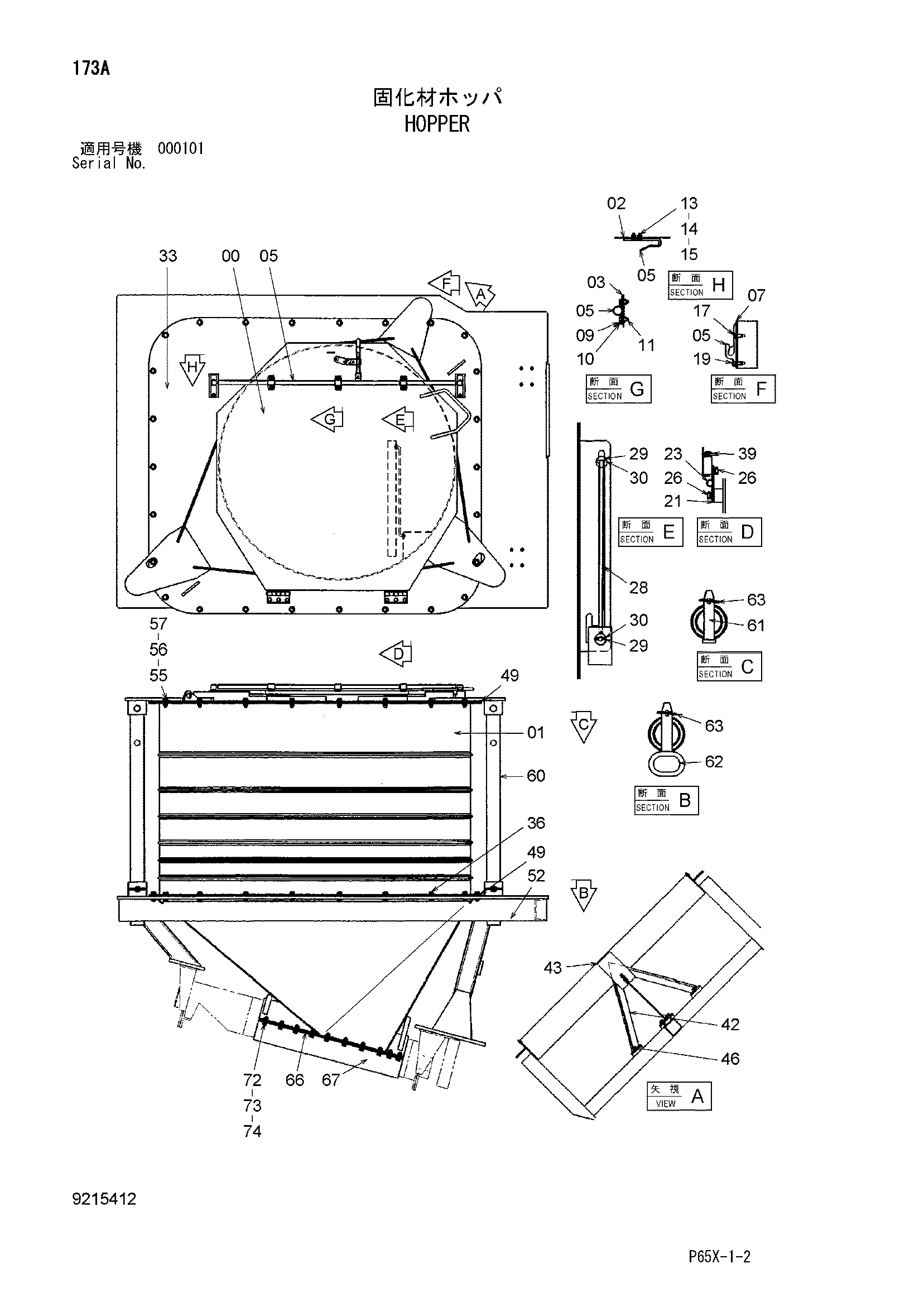

Заводская схема «Бункер» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7042952	Крышка(2)	1
01	4477424	Бункер	1
01A	4448614	Комплект репаир	1
02	4478268	Манжета	1
03	4478263	Манжета	3
05	8089030	Рукоятка дверь	1
07	4478269	Регулировочная шайба 1.0mm	4
09	J900820	Болт	6
10	A590108	Плоская шайба	6
11	M500807	Гайка	6
13	M470620	Болт	2
14	A590106	Плоская шайба	2
15	M500605	Гайка	2
17	M470820	Винт	2
19	J900820	Болт	2
21	4478265	Регулировочная шайба 1.0mm	4
23	4405431	Петля	2
26	J021025	Болт с шайбой	10
26	J271025 замена: J901025	Болт с шайбой	10
28	3089667	Стойка	1
29	J217083	Шайба	4
30	4022698	Стопорный палец	4
33	6021179	Крышка(1)	1
36	J031245	Болт с шайбой	26
36	J281245 замена: J901245	Болт с шайбой	26
39	4475810	Уплотнительная окантовка	1
42	8088800	Резец	1
43	4475763	Крышка	1
46	J021230	Болт с шайбой	8
46	J271230 замена: J901230	Болт с шайбой	8
49	3095669	Манжета	2
52	5008475	Кхуте	1
55	J031245	Болт с шайбой	26
55	J281245 замена: J901245	Болт с шайбой	26
56	449490	Шайба	26
57	J950012	Гайка	26
60	3095805	Трубка внутренний	3
61	4478018	Палец	3
62	8088992	Палец	3
63	4001834	Палец кольцо	6
66	4478017	Манжета	2
67	8088991	Опора	1
72	A590112	Плоская шайба	20
73	J950012	Гайка	20
74	J021235	Болт с шайбой	20
74	J271235 замена: J901235	Болт с шайбой	20

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
