Кран трубопроводы (верхний структуре) — HITACHI SR-G2000

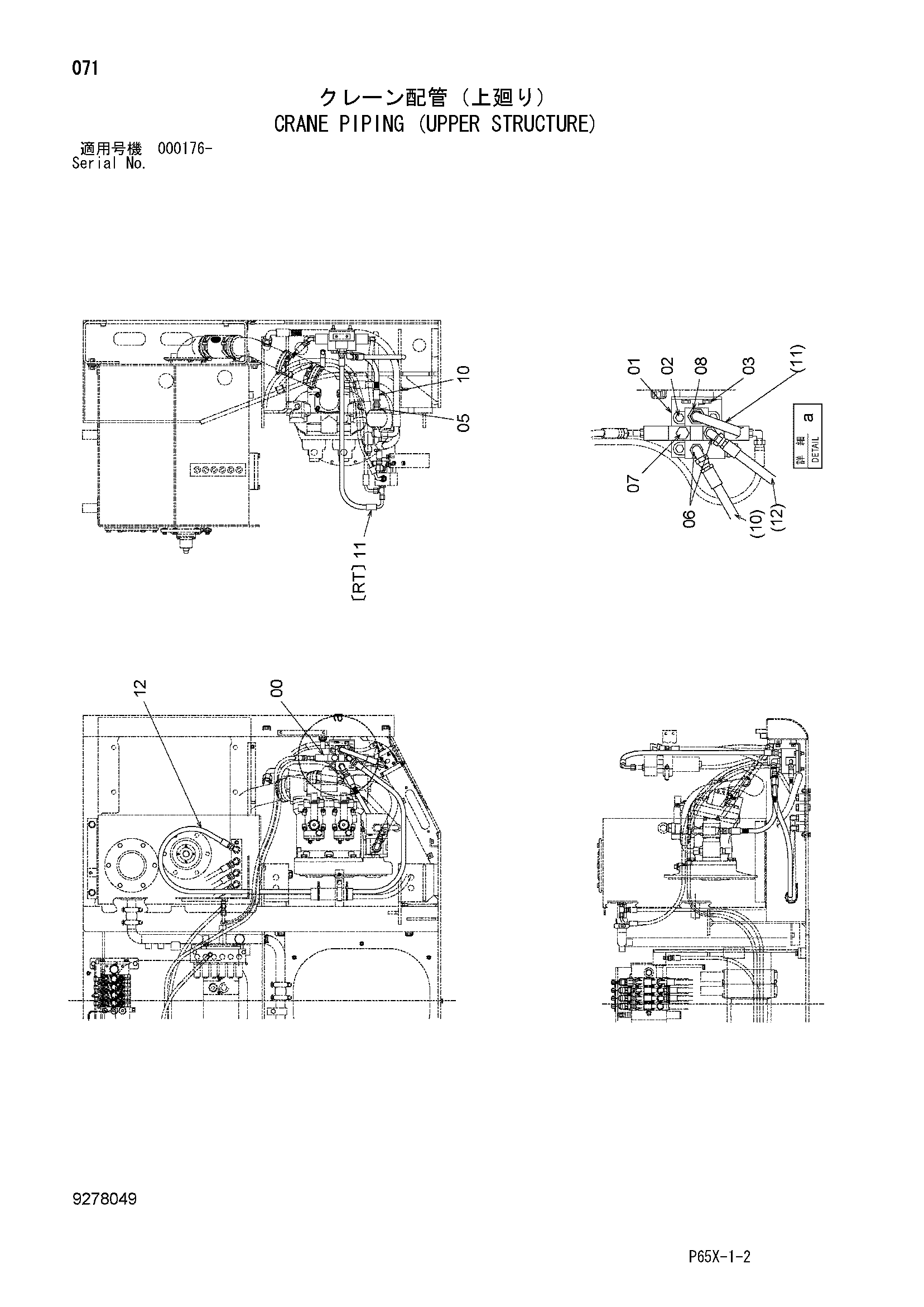

Заводская схема «Кран трубопроводы (верхний структуре)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4297173 | Гидрораспределитель | 1 |
| 01 | 9749918 | Кронштейн | 1 |
| 02 | J271040 | Болт с шайбой | 3 |
| 02A | J901040 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A885004 | Пробка | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4279302 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4305256 | Шланг | 1 |
| 11 | 4377936 | Шланг (RT) | 1 |
| 12 | 4305281 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
