Ролик — HITACHI SR-G2000

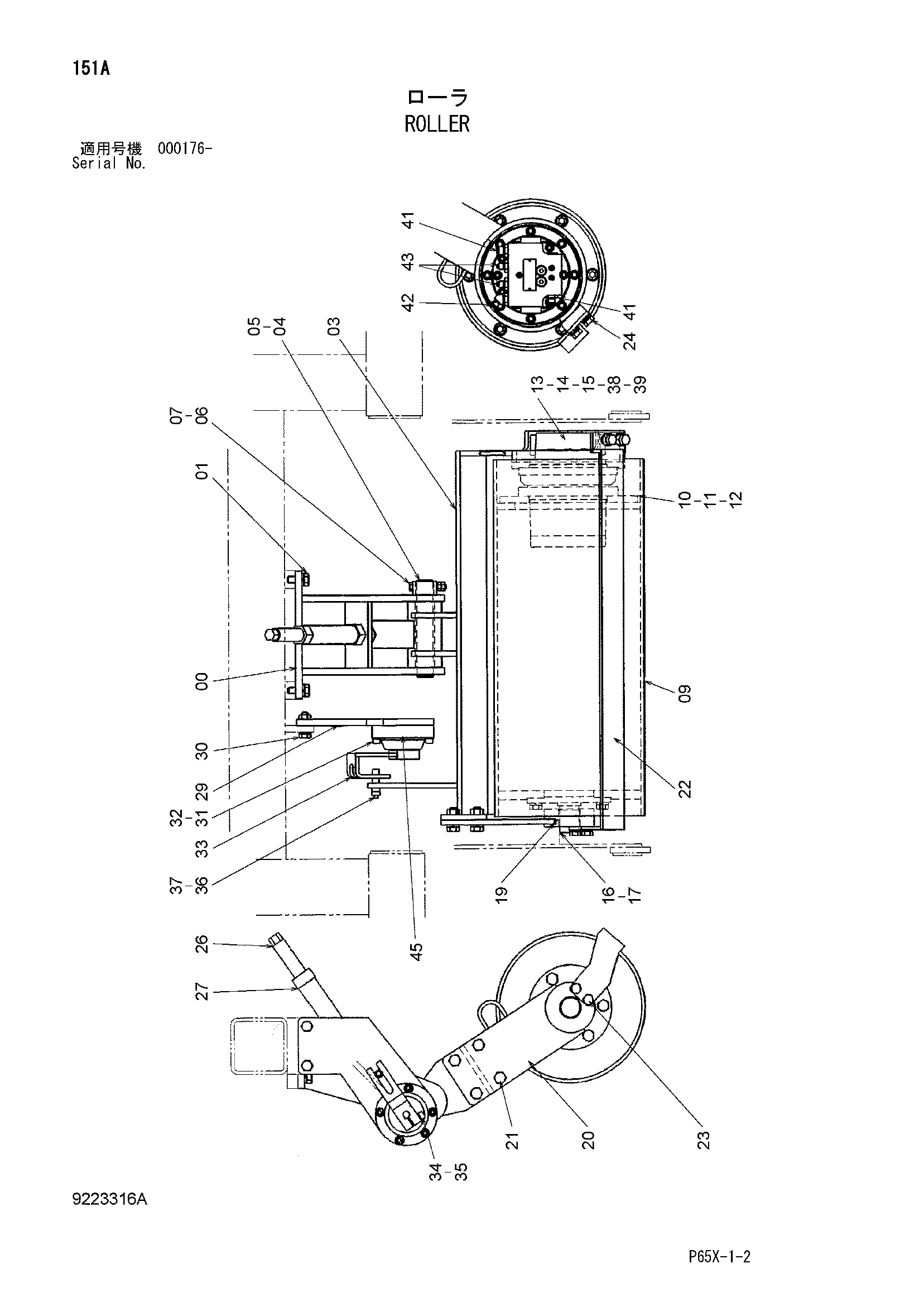

Заводская схема «Ролик» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090961 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 7043823 | Кронштейн | 1 |
| 05 | 4260463 | Втулка | 2 |
| 06 | J900860 | Болт | 1 |
| 07 | M500807 | Гайка | 2 |
| 09 | 9760240 | Ротор | 1 |
| 10 | 4487598 | Базовый | 1 |
| 11 | A590912 | Пружинная шайба | 6 |
| 12 | J781235 | Болт с внутренним шестигранником | 6 |
| 13 | 4438715 | Гидромотор | 1 |
| 14 | 984054 | Пружинная шайба | 9 |
| 15 | J781030 | Болт с внутренним шестигранником | 9 |
| 16 | 9759225 | Вал | 1 |
| 17 | J271230 | Болт с шайбой | 6 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4140264 | Втулка | 1 |
| 20 | 9760239 | Кронштейн | 1 |
| 21 | J271240 | Болт с шайбой | 4 |
| 21A | J901240 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 9760244 | Скрапер | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4487600 | Болт | 1 |
| 27 | 9760243 | Держатель | 1 |
| 29 | 9760241 | Кронштейн | 1 |
| 30 | J271040 | Болт с шайбой | 2 |
| 30A | J901040 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J780830 | Болт с внутренним шестигранником | 5 |
| 32 | A590908 | Пружинная шайба | 5 |
| 33 | 9760242 | Рычаг | 1 |
| 34 | J780830 | Болт с внутренним шестигранником | 1 |
| 35 | A590908 | Пружинная шайба | 1 |
| 36 | 4478241 | Болт | 1 |
| 37 | M500807 | Гайка | 2 |
| 38 | 984054 | Пружинная шайба | 9 |
| 39 | J781030 | Болт с внутренним шестигранником | 9 |
| 41 | A852122 | Адаптер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852222 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852123 | Адаптер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4671404 | Палец | 1 |
| 45 | 4267532 | Нейлоновый шланг | 1 |
| 46 | 4298746 | Угловой штуцер | 1 |
| 47 | 4355515 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
