Питатель — HITACHI SR-G2000

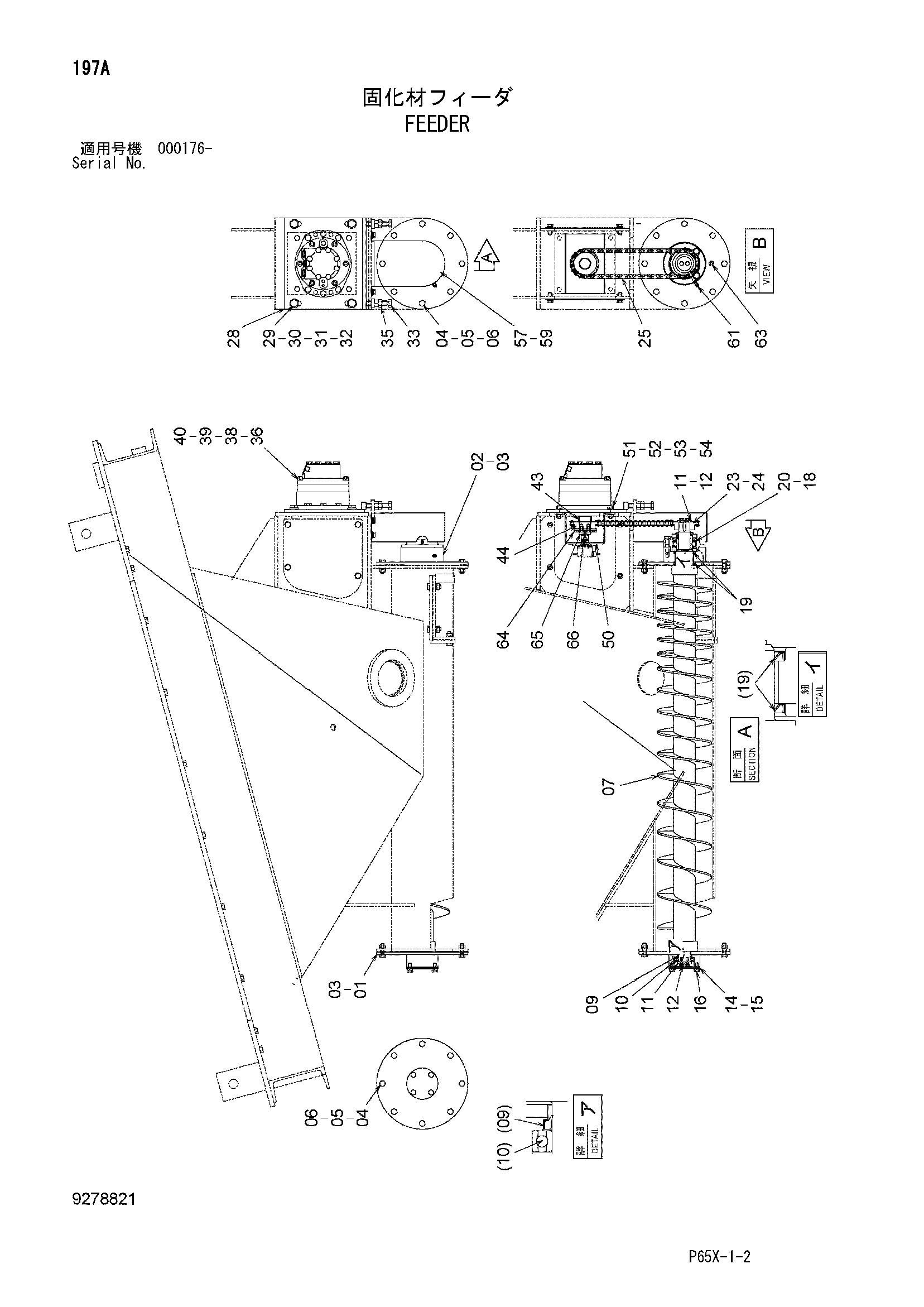

Заводская схема «Питатель» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8091336	Фланец	1
02	8091337	Фланец	1
03	4474843	Манжета резиновый	2
04	J901240	Болт	16
05	A590912	Пружинная шайба	16
06	J950012	Гайка	16
07	7050940	Винт шнек	1
09	4475046	Пылезащитное уплотнение	1
10	990983	Шариковый подшипник	1
11	492065	Фиксатор	2
12	J260820	Болт с шайбой	4
12A	J900820	Болт	1
12B	A590108	Плоская шайба	1
14	4477407	Крышка подшипник.	1
15	4477408	Манжета	1
16	J271025	Болт с шайбой	4
16A	J901025	Болт	1
16B	J222010	Шайба	1
18	J271250	Болт с шайбой	4
18A	J901250	Болт	1
18B	J222012	Шайба	1
19	4475052	Пылезащитное уплотнение	2
20	4475047	Подшипник. блок	1
23	4656477	Звёздочка цепь	1
24	94-2277	Шпонка	2
25	4475051	Цепь каток	1
28	9760358	Базовый гидромотор	1
29	J901650	Болт	4
30	J222016	Шайба	4
31	A590916	Пружинная шайба	4
32	J950016	Гайка	4
33	M261680	Болт	2
35	J950016	Гайка	2
36	4475044	Гидромотор	1
38	J901240	Болт	6
39	A590912	Пружинная шайба	6
40	J950012	Гайка	6
43	4475054	Втулка	1
44	4475880	Звёздочка цепь	1
50	4489121	Крышка	1
51	J901035	Болт	4
52	A590110	Плоская шайба	4
53	A590910	Пружинная шайба	4
54	J950010	Гайка	4
57	8091338	Крышка	1
59	J271030	Болт с шайбой	4
59A	J901030	Болт	1
59B	J222010	Шайба	1
61	J75481	Пресс-маслёнка	1
63	94-2012	Пробка	1
64	4633151	Держатель	1
65	J781020	Болт с внутренним шестигранником	2
66	4633152	Винт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
