Питатель крышка — HITACHI SR-G2000

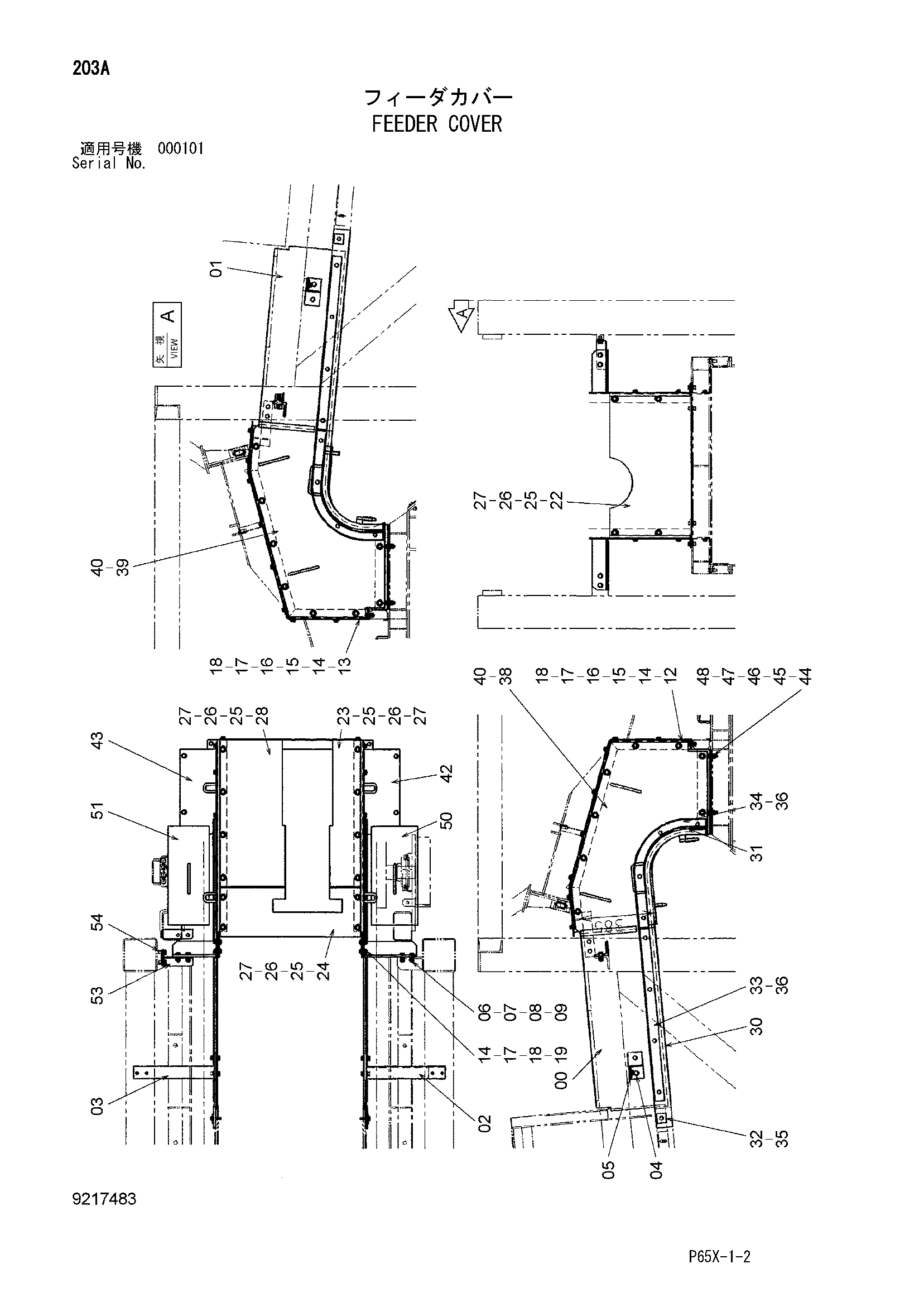

Заводская схема «Питатель крышка» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8090333	Крышка	1
01	8090334	Крышка	1
02	8089361	Левый кронштейн	1
03	8089362	Правый кронштейн	1
04	J021235	Болт с шайбой	4
04	J271235 замена: J901235	Болт с шайбой	4
05	J031230	Болт с шайбой	4
05	J281230 замена: J901230	Болт с шайбой	4
06	J901240	Болт	4
07	A590112	Плоская шайба	8
08	A590912	Пружинная шайба	4
09	J950012	Гайка	4
12	7043086	Левый кронштейн	1
13	7043087	Правый кронштейн	1
14	J901035	Болт	8
15	A590110	Плоская шайба	4
16	J21683	Шайба уклон	4
17	A590910	Пружинная шайба	8
18	J950010	Гайка	8
19	J217083	Шайба	8
22	3097282	Крышка	1
23	3096069	Крышка	1
24	4479814	Крышка	1
25	J901025	Болт	16
26	J217083	Шайба	16
27	A590910	Пружинная шайба	16
28	3099332	Крышка	1
30	4479641	Резиновая прокладка	2
31	4479812	Резиновая прокладка	2
32	4479809	Пластина	2
33	4479810	Пластина	2
34	4479811	Пластина	2
35	J011045	Болт с шайбой	2
35	J271045 замена: J901045	Болт с шайбой	2
36	J011035	Болт с шайбой	16
36	J271035 замена: J901035	Болт с шайбой	16
38	8090328	Крышка	1
39	8090329	Крышка	1
40	J031025	Болт с шайбой	16
40	J281025 замена: J901025	Болт с шайбой	16
42	8090328	Крышка	1
43	8090346	Кронштейн	1
44	J901240	Болт	4
45	A590712	Шайба уклон	2
46	A590112	Плоская шайба	6
47	A590912	Пружинная шайба	4
48	J950012	Гайка	4
50	8089987	Крышка	1
51	8089988	Крышка	1
53	9761111	Кронштейн	1
54	J031230	Болт с шайбой	2
54	J281230 замена: J901230	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
