Смеситель вал — HITACHI SR-G2000

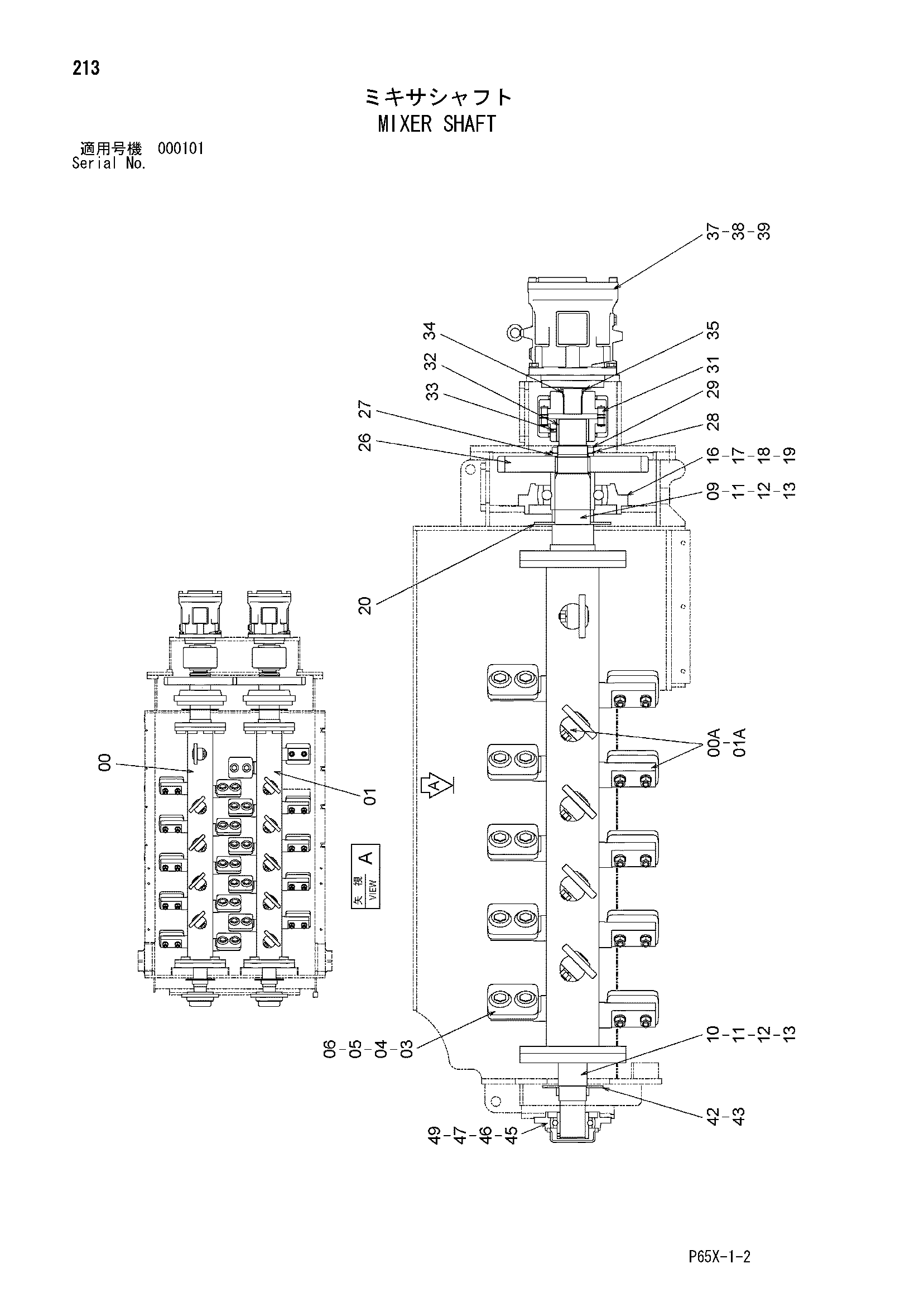

Заводская схема «Смеситель вал» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021644 | Винт (левый) | 1 |
| 00A | 3095555 | Шток | 20 |
| 01 | 6021645 | Винт (правый) | 1 |
| 01A | 3095555 | Шток | 20 |
| 03 | 4475396 | Пластина | 40 |
| 04 | J922080 | Болт | 80 |
| 05 | J257220 | Пружинная шайба | 80 |
| 06 | J950020 | Гайка | 80 |
| 09 | 7046710 | Вал | 2 |
| 10 | 8094426 | Вал | 2 |
| 11 | J922060 | Болт | 16 |
| 12 | J222020 | Шайба | 24 |
| 13 | 425176 | Пробка | 8 |
| 16 | 4476599 | Подшипник. блок | 2 |
| 17 | J823680 замена: J833680 | Болт | 8 |
| 17 | J833680 | Болт | 8 |
| 18 | J257136 | Пружинная шайба | 8 |
| 19 | A590136 | Плоская шайба | 8 |
| 20 | 8088707 | Проставка | 2 |
| 26 | 3095612 | Шестерня | 2 |
| 27 | 4442546 | Пластина | 2 |
| 28 | 454961 | Шайба подшипник. | 2 |
| 29 | 454944 | Гайка подшипник. | 2 |
| 31 | 3097717 | Муфта цепь | 2 |
| 32 | 94-2380 | Шпонка | 4 |
| 33 | M451020 | Установочный винт | 4 |
| 34 | A810060 | Уплотнительное кольцо | 2 |
| 35 | 4600543 | Втулка | 2 |
| 37 | 4475727 | Гидромотор | 2 |
| 38 | J901650 | Болт | 12 |
| 39 | A590916 | Пружинная шайба | 12 |
| 42 | 8094427 | Проставка | 2 |
| 43 | J901020 | Болт | 4 |
| 45 | 4476600 | Подшипник. блок | 2 |
| 46 | J922080 | Болт | 8 |
| 47 | J257220 | Пружинная шайба | 8 |
| 49 | J950020 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
