Принадлежности трубопроводы (каток, питатель) — HITACHI SR-G2000

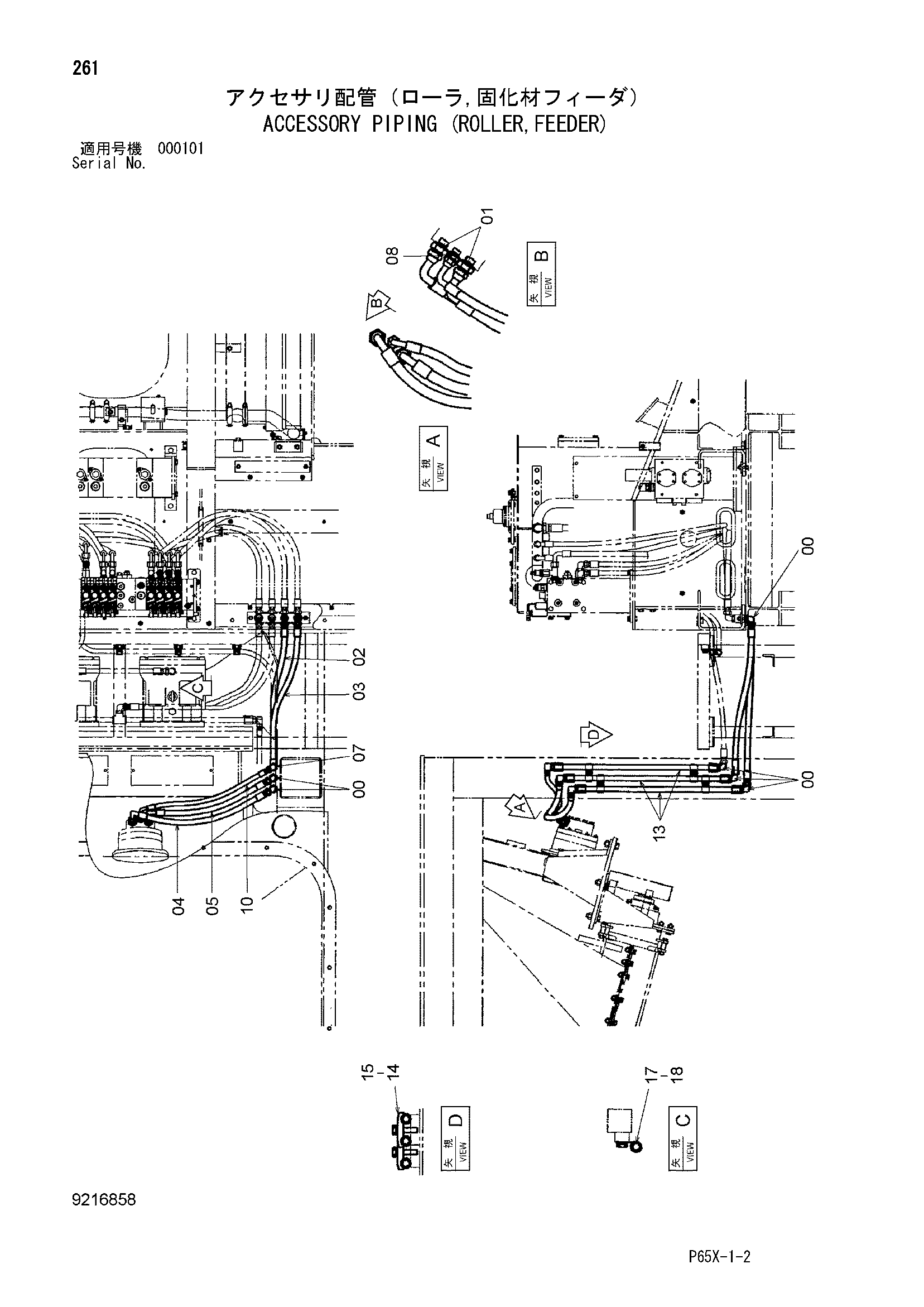

Заводская схема «Принадлежности трубопроводы (каток, питатель)» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852344 | Угловой штуцер | 7 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4475055 | Адаптер | 2 |
| 01A | 4475137 | Уплотнительное кольцо | 1 |
| 02 | 4300848 | Шланг | 1 |
| 03 | 4440082 | Шланг (45) | 1 |
| 04 | 4450755 | Шланг (66) | 1 |
| 05 | 4442532 | Шланг | 1 |
| 07 | A852343 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4475056 | Адаптер | 1 |
| 08A | 4461521 | Уплотнительное кольцо | 1 |
| 10 | 4369738 | Шланг (PR) | 1 |
| 13 | 9754614 | Трубка | 3 |
| 14 | 4053593 | Хомут трубки | 4 |
| 15 | J011045 | Болт с шайбой | 4 |
| 15 | J271045 замена: J901045 | Болт с шайбой | 4 |
| 17 | 4190273 | Зажим | 3 |
| 18 | J011020 | Болт с шайбой | 3 |
| 18 | J271020 замена: J901020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
