Гате — HITACHI SR-G2000

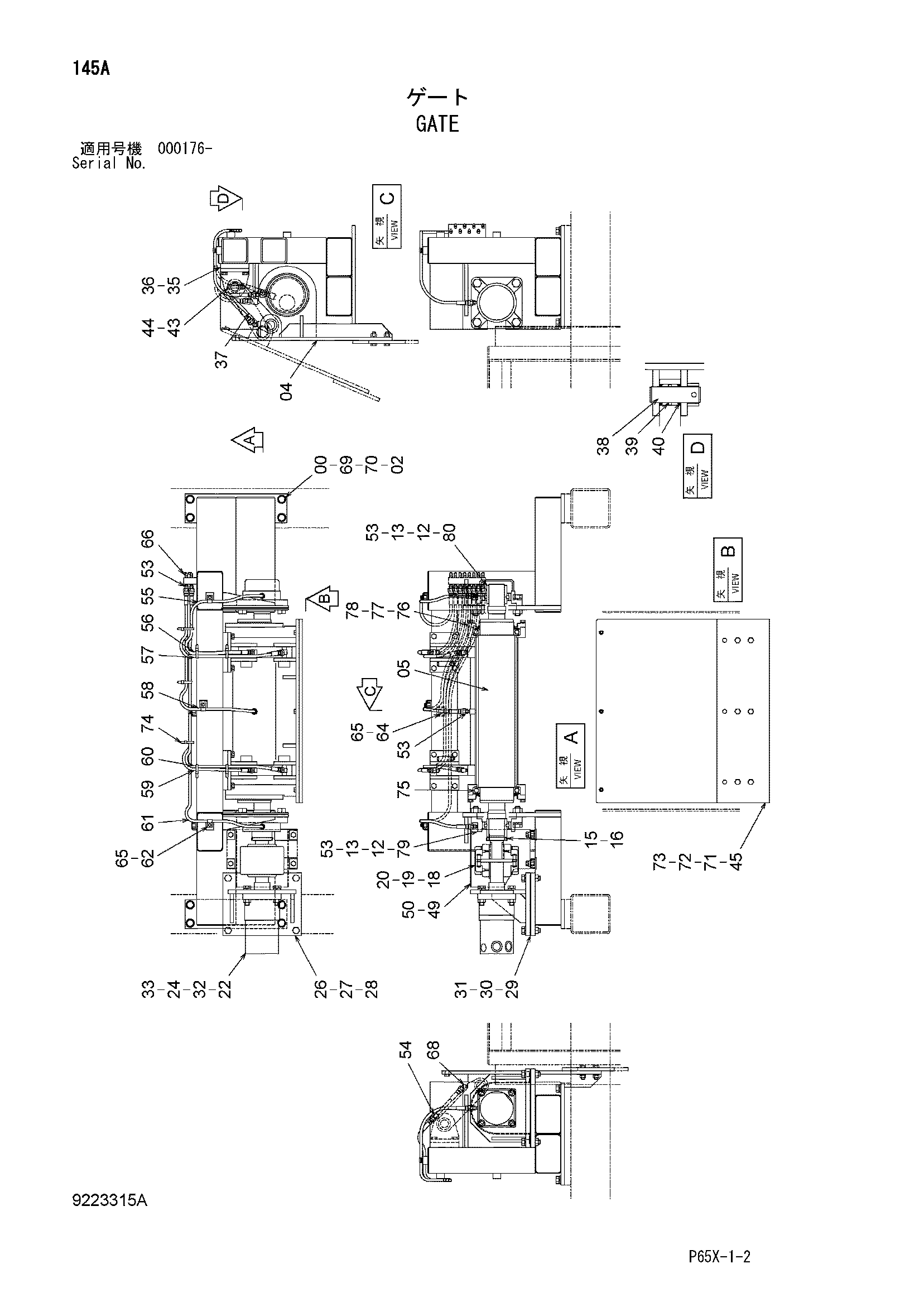

Заводская схема «Гате» для HITACHI SR-G2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021688 | Базовый | 1 |
| 02 | A590916 | Пружинная шайба | 8 |
| 04 | 7043994 | Держатель | 1 |
| 05 | 2049091 | Вал кранк | 1 |
| 12 | J922070 | Болт | 8 |
| 13 | A590920 | Пружинная шайба | 8 |
| 15 | 454954 | Шайба подшипник. | 1 |
| 16 | 454937 | Гайка подшипник. | 1 |
| 18 | 3097808 | Муфта цепь | 1 |
| 19 | 94-2308 | Шпонка | 2 |
| 20 | M450625 | Установочный винт | 3 |
| 22 | 4476416 | Гидромотор | 1 |
| 24 | A590916 | Пружинная шайба | 4 |
| 26 | 8090567 | Базовый гидромотор | 1 |
| 27 | J901660 | Болт | 4 |
| 28 | A590916 | Пружинная шайба | 4 |
| 29 | 4476864 | SHIM 3 mm | 2 |
| 30 | 4476865 | Регулировочная шайба 1.2mm | 2 |
| 31 | 4476866 | Регулировочная шайба 0.5mm | 4 |
| 32 | J901665 | Болт | 4 |
| 33 | J950016 | Гайка | 4 |
| 35 | 8091462 | Кронштейн | 2 |
| 36 | J271230 | Болт с шайбой | 8 |
| 36A | J901230 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 4610599 | Тяга | 2 |
| 38 | 4476688 | Палец | 4 |
| 39 | 4421736 | Втулка | 4 |
| 40 | 4347248 | Пылезащитное уплотнение | 8 |
| 43 | J900865 | Болт | 4 |
| 44 | M500807 | Гайка | 8 |
| 45 | 4617326 | Плуг | 1 |
| 45 | 4623704 | Плуг | 1 |
| 49 | 4489866 | Крышка | 1 |
| 50 | J281020 | Болт с шайбой | 4 |
| 50A | J901020 | Болт | 1 |
| 50B | 4486055 | Шайба | 1 |
| 53 | 4298744 | Адаптер | 11 |
| 54 | 4298746 | Угловой штуцер | 2 |
| 55 | 4213449 | Нейлоновый шланг | 1 |
| 56 | 4239732 | Нейлоновый шланг | 1 |
| 57 | 4274577 | Нейлоновый шланг | 1 |
| 58 | 4428307 | Нейлоновый шланг | 1 |
| 59 | 4427109 | Пластиковый шланг | 1 |
| 60 | 4249332 | Нейлоновый шланг | 1 |
| 61 | 4298763 | Нейлоновый шланг | 1 |
| 62 | 4190261 | Зажим | 3 |
| 64 | 4252877 | Зажим | 1 |
| 65 | J271016 | Болт с шайбой | 4 |
| 65A | J901016 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | J75581 | Пресс-маслёнка | 8 |
| 68 | 4298745 | Угловой штуцер | 2 |
| 69 | J901645 | Болт | 8 |
| 70 | J222016 | Шайба | 8 |
| 71 | J901245 | Болт | 6 |
| 72 | A590912 | Пружинная шайба | 6 |
| 73 | J950012 | Гайка | 6 |
| 74 | 4055311 | Ленточный зажим | 7 |
| 75 | 4083360 | Шариковый подшипник | 2 |
| 76 | 4671064 | Держатель | 2 |
| 77 | 4671063 | Пылезащитное уплотнение | 2 |
| 78 | J271035 | Болт с шайбой | 12 |
| 78A | J901035 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 79 | 4671061 | Подшипник. блок | 1 |
| 80 | 4671062 | Подшипник. блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR-G2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
